首页  >  产品百科  >  ETQP4M330KVK

ETQP4M330KVK

产品分类: 贴片电感
厂牌: PANASONIC
产品描述: 100KHz 4.7A 3.1A 33μH 129.8mΩ ±20% SMD 贴片安装 8.5mm*8mm*4mm
供应商型号: 2545738
供应商: 海外现货
标准整包数: 1

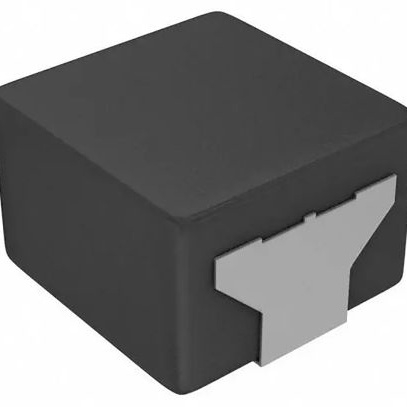

PANASONIC 贴片电感 ETQP4M330KVK

ETQP4M330KVK概述

    高效可靠的电感器:PCC-M系列

    产品简介


    PCC-M系列是Panasonic推出的功率电感器,主要适用于需要高温度操作和峰值电流处理能力的各种驱动电路。该系列产品采用了金属复合芯(MC)材料,具有高热阻抗和高可靠性。它们广泛应用于汽车级电路、Boost-Converter、Buck-Converter等直流转换电路中。

    技术参数


    以下是PCC-M系列的主要技术规格:
    - 尺寸:PCC-M0530M-LP/MC(5.5×5.0×3.0 mm)、PCC-M0630M-LP/MC(6.4×6.0×3.0 mm)、PCC-M0840M-LP/MC(8.5×8.0×4.0 mm)、PCC-M1040M-LP/MC(10.7×10.0×4.0 mm)
    - 高度:最大高度分别为3.0 mm、3.0 mm、4.0 mm、4.0 mm
    - 温升特性:能在155°C(包括自加热)下正常工作
    - 工作温度范围:存储温度范围为-55°C至+155°C;在焊接后的工作温度范围为-5°C至+35°C
    - 电气特性:不同型号的电感值和额定电流如下表所示:

    | 产品代码 | 电感值(µH) | 额定电流(A) |
    |
    | ETQP3M4R7KVP | 4.7 | 4.1 |
    | ETQP3M6R8KVP | 6.8 | 4.5 |
    | ETQP4M3R3KVK | 3.3 | 8.9 |
    | ETQP4M470KVC | 47.0 | 3.4 |

    产品特点和优势


    PCC-M系列电感器具有以下几个显著特点和优势:
    - 高热阻抗:能够承受高达155°C的温度,适合高温工作环境。
    - 高可靠性:采用全新开发的集成结构,提高了振动抵抗性。
    - 低磁芯损耗:金属复合芯结构减少了磁芯的涡流损耗。
    - 屏蔽设计:减少电磁干扰。
    - 汽车级认证:符合AEC-Q200标准,可应用于汽车电子系统。
    - 无铅环保:RoHS认证,满足环保要求。

    应用案例和使用建议


    PCC-M系列电感器适用于多种应用场合,例如Boost-Converter、Buck-Converter、噪声过滤器等。在实际使用中,可以考虑以下几点优化方案:
    - 电路设计:根据具体应用需求选择合适的电感值和额定电流。
    - 散热管理:确保良好的散热条件,以维持工作温度在允许范围内。
    - 安装方式:建议使用多层PCB以提高散热性能,从而更好地发挥电感器的性能。

    兼容性和支持


    PCC-M系列电感器与其他电子元器件的兼容性良好,支持SMD安装方式。制造商提供了详尽的技术文档和应用指南,以帮助用户进行正确安装和调试。此外,Panasonic还提供了一系列技术支持服务,确保用户能顺利使用这些产品。

    常见问题与解决方案


    根据手册中提供的常见问题及其解决方案,以下是一些典型问题及解决方案:
    - 问题1:工作温度超出预期
    - 解决办法:检查电路设计,确保合理的散热措施;如需更高温度操作,请联系Panasonic代表。
    - 问题2:饱和电流不满足需求
    - 解决办法:根据具体应用重新评估所需的电感值和额定电流,选择合适的产品型号。

    总结和推荐


    综上所述,PCC-M系列电感器是一款高性能、高可靠性的产品,特别适用于高温环境下的各种驱动电路。其卓越的耐热性和可靠性使其成为许多应用场景的理想选择。因此,强烈推荐此产品给对性能有较高要求的应用领域。
    希望这篇报告对您有所帮助!如果您有任何疑问或需要进一步的信息,请随时联系我。

ETQP4M330KVK参数

参数
直流电阻(DCR) 129.8mΩ
额定电流 3.1A
Q值 -
测试频率 100KHz
电感值 33μH
饱和电流(LSAT) 4.7A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 8.5mm*8mm*4mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ETQP4M330KVK厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ETQP4M330KVK数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电感 PANASONIC ETQP4M330KVK ETQP4M330KVK数据手册

ETQP4M330KVK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.7761
50+ ¥ 3.6308
100+ ¥ 3.4856
250+ ¥ 3.2532
500+ ¥ 3.1951
1000+ ¥ 3.137
5000+ ¥ 3.137
10000+ ¥ 3.137
库存: 194
起订量: 14 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3.77
