首页  >  产品百科  >  ETQP4M470KFM

ETQP4M470KFM

产品分类: 贴片电感
厂牌: PANASONIC
产品描述: 100KHz 3.7A 2.9A 47μH 163.46mΩ ±20% 贴片安装 7.4mm*7mm*4.8mm
供应商型号: UA-ETQP4M470KFM
供应商: 海外现货
标准整包数: 1000

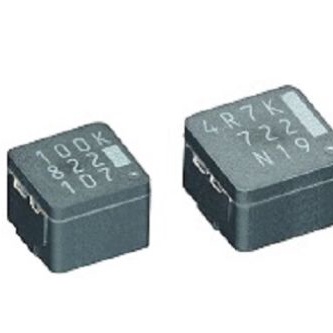

PANASONIC 贴片电感 ETQP4M470KFM

ETQP4M470KFM概述

    高效功率电感器:PCC-M0648M-LE 和 PCC-M0748M-LE 技术手册

    产品简介


    PCC-M0648M-LE 和 PCC-M0748M-LE 是金属复合芯(MC)结构的高效功率电感器,适用于各种需要高温操作和高峰值电流处理能力的应用。这两款电感器采用SMD(表面贴装)封装形式,具备低损耗和高可靠性特点,特别适合用于车载和其他严苛条件下的工业应用。

    技术参数


    - 类型: 功率电感器
    - 型号: PCC-M0648M-LE (6.4×6.0×4.8mm) 和 PCC-M0748M-LE (7.4×7.0×4.8mm)
    - 核心材料: 金属复合芯(MC)
    - 温度范围: –40°C 至 +150°C
    - 额定电流:
    - PCC-M0648M-LE:
    - 3.30 µH (7.2 A, 9.2 A, 12.0 A)
    - 4.70 µH (5.7 A, 7.3 A, 9.3 A)
    - 10.00 µH (4.1 A, 5.2 A, 8.1 A)
    - 15.00 µH (3.3 A, 4.2 A, 6.7 A)
    - PCC-M0748M-LE:
    - 4.70 µH (6.5 A, 8.8 A, 10.7 A)
    - 10.00 µH (4.5 A, 6.0 A, 9.6 A)
    - 22.00 µH (2.9 A, 3.9 A, 4.6 A)
    - 47.00 µH (2.2 A, 2.9 A, 3.7 A)

    产品特点和优势


    - 噪声滤波器: 适用于需要高温操作和高峰值电流处理的各种驱动电路。
    - 低损耗: 低直流电阻(DCR)。
    - 高热稳定性: 工作温度可达150°C(含自加热)。
    - 振动抗性: 通过新开发的整体结构设计提高可靠性。
    - 高偏置电流: 优秀的电感稳定性,采用铁合金磁性材料。
    - 温度稳定性: 在广泛的温度范围内具有良好的电感稳定性。
    - 低可听噪声: 采用无间隙结构,降低了嗡嗡声。
    - 屏蔽结构: 确保电磁兼容性。
    - 符合汽车标准: AEC-Q200认证。
    - 环保合规: 符合RoHS标准。

    应用案例和使用建议


    这些电感器广泛应用于车载电源管理系统、Boost-Converter、Buck-Converter DC/DC转换器等。具体建议如下:
    - 在设计应用时,注意电感器的温度限制和散热条件。
    - 使用多层PCB板可以有效提高散热性能。
    - 操作频率建议不超过100kHz,以保证最佳性能。
    - 安装时避免过高的电压和电流冲击,以免损坏内部线圈结构。

    兼容性和支持


    这些电感器适用于多种应用,并与大多数工业标准兼容。制造商提供了详细的文档和支持,帮助用户正确安装和使用这些产品。此外,Panasonic代表可以根据客户需求提供更深入的技术咨询。

    常见问题与解决方案


    - Q: 电感器过热怎么办?
    - A: 检查安装条件,确保良好的散热环境,必要时可使用辅助散热器。

    - Q: 电路噪声问题如何处理?
    - A: 调整电路布局,增加屏蔽措施,或者更换为其他类型的电感器。

    - Q: 如何处理静电影响?
    - A: 在电路设计阶段加入防静电元件,如电容器。

    总结和推荐


    综上所述,PCC-M0648M-LE 和 PCC-M0748M-LE 是性能卓越的功率电感器,适合于各种高要求的应用场合。这些电感器凭借其出色的温度稳定性和低噪声特性,在工业和车载应用中表现出色。强烈推荐在类似需求的项目中使用这些产品。如果您有任何进一步的需求或疑问,建议直接联系Panasonic获取专业支持。

ETQP4M470KFM参数

参数
直流电阻(DCR) 163.46mΩ
额定电流 2.9A
Q值 -
测试频率 100KHz
电感值 47μH
饱和电流(LSAT) 3.7A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 7.4mm*7mm*4.8mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ETQP4M470KFM厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ETQP4M470KFM数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电感 PANASONIC ETQP4M470KFM ETQP4M470KFM数据手册

ETQP4M470KFM封装设计

查看详情并下载
Symbol
Footprint
3D Model
