ETQ-P5M220YFC

产品分类: 贴片电感
厂牌: PANASONIC
产品描述: 100KHz 8.8A 6.2A 14 22μH 50mΩ ±20% 贴片安装 10.7mm*10mm*5.4mm
供应商型号: ETQ-P5M220YFC
供应商: Master
标准整包数: 1000

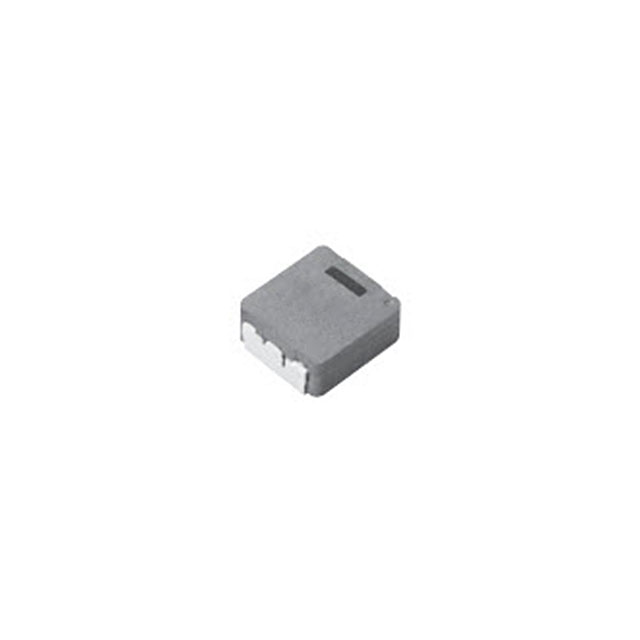

PANASONIC 贴片电感 ETQ-P5M220YFC

ETQ-P5M220YFC概述


    产品简介


    Panasonic Power Inductors(PCC系列) 是一款专为高可靠性需求设计的电感器,主要应用于汽车级电源管理电路中。这些电感器通过其卓越的热稳定性、高可靠性和高偏置电流承载能力,满足了现代复杂电路对高性能元件的需求。此外,它们还具有屏蔽结构,确保在各种恶劣环境下正常运行。

    技术参数


    | 参数名称 | 值 |

    | 额定电流(典型值)| 5.8 A 至 18.1 A |
    | 饱和电流(典型值)| 10.9 A 至 27.2 A |
    | 温度范围 | -40°C 至 +150°C |
    | 尺寸(多种选择) | 5mm x 5mm x 3mm 到 10.7mm x 10.0mm x 5.4mm |
    | 阻抗(最大值) | 24.8 mΩ 至 382.8 mΩ |
    | 电感量(多种选择)| 2.2 µH 至 47 µH |

    产品特点和优势


    - 高温耐受性: 这些电感器能够承受高达150°C的环境温度,包括自加热效应。
    - 高可靠性: 新开发的整体构造提供了优异的振动抵抗力,适用于严苛的应用环境,如汽车工业。
    - 高偏置电流稳定性: 使用铁合金磁芯材料,提供出色的电感稳定性。
    - 温度稳定性: 在宽广的温度范围内表现出色的电感稳定性。
    - 低噪音: 采用新型金属复合芯技术,减少可听噪音。
    - 高效能: 低绕组电阻和低涡流损耗提高了整体效率。
    - 屏蔽结构: 减少对外部干扰的影响。
    - 符合标准: AEC-Q200认证,符合RoHS要求。

    应用案例和使用建议


    PCC系列电感器广泛应用于多种驱动电路中,特别是那些需要高工作温度和峰值电流处理能力的场合。例如,它被用于Boost-Converter和Buck-Converter DC/DC转换器中,以实现高效的电源管理。
    使用建议:
    1. 确保在适当的电路设计和散热条件下使用,以避免过热。
    2. 在高温环境下工作时,考虑与本地的Panasonic代表联系,获取更多技术支持。
    3. 按照制造商提供的标准包装数量进行采购,以确保产品的最佳储存条件。

    兼容性和支持


    PCC系列电感器与其他电子元件和设备具有良好的兼容性,可以方便地集成到现有系统中。Panasonic提供全面的技术支持,包括安装指南、用户手册和技术咨询服务。此外,针对潜在的安全问题,公司建议立即与其联系。

    常见问题与解决方案


    1. 问题: 产品在高电流条件下工作时,温升超出预期。
    - 解决方法: 检查电路设计和散热条件,必要时采取额外散热措施。

    2. 问题: 产品在极端温度环境下表现不稳定。
    - 解决方法: 确认电感器的工作温度在规范范围内,并咨询Panasonic代表以获取进一步支持。
    3. 问题: 产品在应用中出现可听噪声。
    - 解决方法: 检查布线和接地设计,避免不必要的电磁干扰。

    总结和推荐


    PCC系列电感器以其卓越的性能和可靠性在高要求应用环境中脱颖而出。特别是在汽车和工业自动化领域,它们展现出了无可比拟的优势。因此,我们强烈推荐该系列产品给追求高品质和高可靠性的客户。对于寻求在极端环境下保持稳定性能的用户,PCC系列电感器是一个理想的选择。

ETQ-P5M220YFC参数

参数
电感值 22μH
饱和电流(LSAT) 8.8A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 50mΩ
额定电流 6.2A
Q值 14
测试频率 100KHz
长*宽*高 10.7mm*10mm*5.4mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ETQ-P5M220YFC厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ETQ-P5M220YFC数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电感 PANASONIC ETQ-P5M220YFC ETQ-P5M220YFC数据手册

ETQ-P5M220YFC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.5957 ¥ 4.9505
3000+ $ 0.576 ¥ 4.7171
5000+ $ 0.5676 ¥ 4.648
8000+ $ 0.5644 ¥ 4.6221
10000+ $ 0.5507 ¥ 4.5098
15000+ $ 0.5391 ¥ 4.4147
25000+ $ 0.5391 ¥ 4.4147
库存: 7098
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 4950.5
