ETQ-P5M3R3YFC

产品分类: 贴片电感
厂牌: PANASONIC
产品描述: 100KHz 15.7A 3.3μH 7.9mΩ ±20% SMD 贴片安装 10.7mm*10mm*5.4mm
供应商型号: ETQ-P5M3R3YFC
供应商: Master
标准整包数: 700

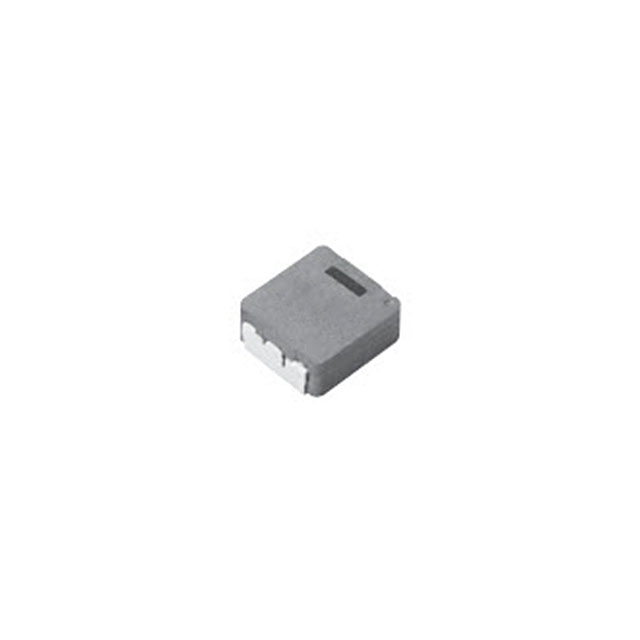

PANASONIC 贴片电感 ETQ-P5M3R3YFC

ETQ-P5M3R3YFC概述

    高效功率电感产品手册

    1. 产品简介


    本手册介绍的是Panasonic生产的功率电感(Power Inductors)。这些电感器广泛应用于各种电子设备中,尤其适合于汽车和其他高要求应用环境。其独特的设计使其具有出色的热稳定性和高可靠性。

    2. 技术参数


    该系列产品包含多个型号,每个型号的技术规格如下:
    | 型号 | 电感量 (µH) | DCR (20°C) (mΩ) | 额定电流 (A) | 尺寸 (mm) |

    | PCC-M0530M/MC | 2.2 ±20% | 22.6 (24.8) | 4.8 | 5.5 × 5.0 × 3.0 |
    | PCC-M0540M/MC | 4.7 ±20% | 36.0 (39.6) | 4.0 | 5.5 × 5.0 × 4.0 |
    | PCC-M0630M/MC | 0.68 ±20% | 6.30 (6.90) | 9.8 | 6.5 × 6.0 × 3.0 |
    | PCC-M0645M/MC | 3.3 ±20% | 16.10 (17.71)| 8.2 | 6.5 × 6.0 × 4.5 |
    | PCC-M0754M/MC | 4.7 ±20% | 20.40 (22.50)| 6.3 | 7.5 × 7.0 × 5.4 |
    | PCC-M0750M/MC | 95 ±20% | 348.00 (382.80)| 1.4 | 7.5 × 7.0 × 5.0 |
    | PCC-M0854M/MC | 2.5 ±20% | 7.60 (8.40) | 11.9 | 8.5 × 8.0 × 5.4 |
    | PCC-M0850M/MC | 100 ±20% | 302.00 (333.00)| 1.7 | 8.5 × 8.0 × 5.0 |
    | PCC-M1054M/MC | 1.45 ±20% | 3.80 (4.20) | 17.9 | 10.7 × 10.0 × 5.4 |
    | PCC-M1050M/MC | 2.5 ±20% | 5.30 (5.90) | 15.1 | 10.7 × 10.0 × 5.0 |
    注:所有型号的额定温度范围为-40°C到+150°C,且需符合相关标准。

    3. 产品特点和优势


    - 高温稳定性:这些电感器可以在高达150°C的环境下正常运行,包括自发热情况。
    - 高可靠性:采用全新开发的集成结构,振动抵抗力强,适用于汽车和其他严苛的应用。
    - 高偏置电流:使用铁合金磁性材料,提供优异的电感稳定性。
    - 温度稳定性:在广泛的温度范围内保持良好的电感稳定性。
    - 低可听噪声:采用新型金属复合芯技术,降低可听噪音。
    - 高效能:低电阻和低涡流损耗,提高整体效率。
    - 屏蔽构造:有效防止电磁干扰。
    - 车规级认证:通过AEC-Q200认证。
    - 环保:符合RoHS标准。
    - 应用广泛:可用于多种驱动电路,如Boost-Converter、Buck-Converter等。

    4. 应用案例和使用建议


    这些电感器适用于汽车电子系统、工业控制系统以及需要高性能电源管理的设备。例如,在车载信息娱乐系统中,这些电感器可以用于滤波和能量储存。使用时应注意散热设计,以确保电感器在工作过程中不会因过热而失效。对于更高的操作温度条件,请联系当地Panasonic代表获取更多支持。

    5. 兼容性和支持


    本系列电感器可与其他Panasonic同类产品兼容,并且提供了全面的技术支持和售后服务。客户可以通过制造商网站获取最新的技术文档和使用指南,也可以直接联系技术支持团队解决任何问题。

    6. 常见问题与解决方案


    - 问题1:如何确定电感器的最大额定电流?
    - 解决方案:根据电感器型号,参考手册中提供的数据表来确定最大额定电流。通常情况下,最大额定电流是在40K温升条件下测量得到的。

    - 问题2:如何选择合适的电感值?
    - 解决方案:选择电感值时应考虑电路设计的具体需求。一般而言,较高的电感值适合于较低频率的应用,而较低的电感值则适合于高频应用。

    7. 总结和推荐


    总体而言,这些Panasonic功率电感以其卓越的高温稳定性和高可靠性,成为汽车电子和工业应用的理想选择。其独特的设计和优良的性能使得它们在市场上具有显著的竞争优势。强烈推荐使用这些电感器,特别是对于那些需要高可靠性和稳定性的应用场合。

ETQ-P5M3R3YFC参数

参数
容差 ±20%
直流电阻(DCR) 7.9mΩ
额定电流 15.7A
Q值 -
测试频率 100KHz
电感值 3.3μH
饱和电流(LSAT) -
自谐振频率(SRF) -
长*宽*高 10.7mm*10mm*5.4mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ETQ-P5M3R3YFC厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ETQ-P5M3R3YFC数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电感 PANASONIC ETQ-P5M3R3YFC ETQ-P5M3R3YFC数据手册

ETQ-P5M3R3YFC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7142 ¥ 6.0489
1000+ $ 0.6074 ¥ 5.0474
3000+ $ 0.5961 ¥ 4.8813
5000+ $ 0.5866 ¥ 4.8035
8000+ $ 0.5781 ¥ 4.7344
10000+ $ 0.5697 ¥ 4.6653
15000+ $ 0.5602 ¥ 4.5875
25000+ $ 0.5602 ¥ 4.5875
库存: 700
起订量: 700 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.04
