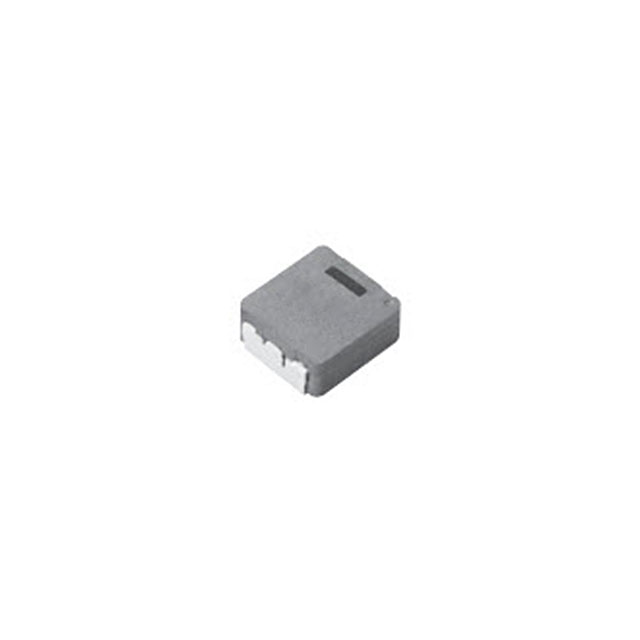

ETQ-P4M220YFN

产品分类: 贴片电感
厂牌: PANASONIC
产品描述: 100KHz 6A 2.9A 22μH 138.8mΩ ±20% 贴片安装 6.5mm*6mm*4.5mm
供应商型号: P122548TR-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 贴片电感 ETQ-P4M220YFN

ETQ-P4M220YFN概述


    产品简介


    Panasonic的系列Power Inductors(电源电感)是专为满足高性能应用需求设计的产品。该系列产品包括PCC-M0530M(MC)到PCC-M1050M(MC)等多个型号,具有广泛的适用范围和卓越的电气特性。这些电感器主要用于汽车级应用及其他严苛环境中,因其出色的热稳定性、高可靠性及优异的电气性能而备受推崇。

    技术参数


    - 尺寸:不同型号的电感器具有不同的尺寸规格,具体如下:
    - PCC-M0530M:5mm × 5.0mm × 3.0mm
    - PCC-M0540M:5mm × 5.0mm × 4.0mm
    - PCC-M0630M:6.5mm × 6.0mm × 3.0mm
    - PCC-M0645M:6.5mm × 6.0mm × 4.5mm
    - PCC-M0754M:7.5mm × 7.0mm × 5.4mm
    - PCC-M0750M:7.5mm × 7.0mm × 5.0mm
    - PCC-M0854M:8.5mm × 8.0mm × 5.4mm
    - PCC-M0850M:8.5mm × 8.0mm × 5.0mm
    - PCC-M1054M:10.7mm × 10.0mm × 5.4mm
    - PCC-M1050M:10.7mm × 10.0mm × 5.0mm
    - 电感量:涵盖范围从0.68 µH到100 µH不等,具体型号对应的电感值如下:
    - PCC-M0530M:2.2 µH
    - PCC-M0540M:4.6 µH
    - PCC-M0630M:0.68 µH
    - PCC-M0645M:6.8 µH
    - PCC-M0754M:4.7 µH
    - PCC-M0750M:4.7 µH
    - PCC-M0854M:2.5 µH
    - PCC-M0850M:10 µH
    - PCC-M1054M:1.45 µH
    - PCC-M1050M:1.45 µH
    - 额定电流:根据不同的型号,额定电流从3.1A到348A不等,例如:
    - PCC-M0530M:最大电流为5.8A
    - PCC-M0540M:最大电流为7.7A
    - PCC-M0630M:最大电流为24.0A
    - PCC-M0645M:最大电流为10.0A
    - PCC-M0754M:最大电流为13.1A
    - PCC-M0750M:最大电流为13.1A
    - PCC-M0854M:最大电流为20.1A
    - PCC-M0850M:最大电流为13.0A
    - PCC-M1054M:最大电流为35.1A
    - PCC-M1050M:最大电流为35.1A
    - 工作温度范围:从-40°C到+150°C(包含自温升),存储条件为Ta:-5°C至+35°C,最大湿度为85%RH。

    产品特点和优势


    - 高热稳定性:能承受高达150°C的工作温度(含自加热)。
    - 高可靠性:采用新型整体结构设计,提升了振动抵抗能力,在汽车及其它苛刻环境下表现出色。
    - 高偏置电流:采用铁合金磁性材料,确保优异的电感稳定性。
    - 宽温度稳定性:在整个温度范围内,电感值保持稳定。
    - 低嗡声:采用新型金属复合芯技术,显著降低可听噪声。
    - 高效性:低绕组电阻和低涡流损耗。
    - 屏蔽结构:减少电磁干扰。
    - 汽车认证:符合AEC-Q200标准。
    - 环保:RoHS合规。
    - 应用广泛:适用于多种驱动电路,要求高温操作和峰值电流处理能力。
    - 典型应用:如Boost-Converter、Buck-Converter DC/DC转换器。

    应用案例和使用建议


    - 汽车驱动电路:该系列电感器非常适合应用于需要高温度操作和峰值电流处理的汽车驱动电路。例如,它们可以用于Boost-Converter和Buck-Converter中,以实现高效的能量转换。
    - 工业应用:这些电感器也可以用于工业控制设备中,尤其是在需要高可靠性和宽温度范围的环境中。
    - 使用建议:建议在选择合适的电感器时考虑具体的应用需求和环境条件。例如,在选择电感器时应考虑工作温度、预期的电流负载以及所需的电感值。

    兼容性和支持


    - 兼容性:该系列电感器通常与其他标准电子产品兼容,但某些特定的应用可能需要额外的兼容性测试。请参考制造商提供的详细规格和建议。
    - 支持和服务:Panasonic提供全面的技术支持和售后服务,以确保用户能够正确安装和使用该产品。如有任何问题,应及时联系当地的服务代表。

    常见问题与解决方案


    - 问:电感器的最大工作温度是多少?
    答:电感器的最大工作温度为150°C(含自温升)。如果需要更高温度的操作环境,请联系当地Panasonic代表。

    - 问:如何计算饱和电流?
    答:饱和电流是指导致电感值下降-30%的直流电流。具体数值可以在技术手册中找到。

    - 问:如何确定正确的电感值?
    答:根据具体应用的需求来确定电感值。对于高频应用,推荐选择较小的电感值;对于低频应用,则选择较大的电感值。

    总结和推荐


    Panasonic的Power Inductors系列凭借其卓越的热稳定性、高可靠性以及广泛的电气性能,在汽车和其他严苛环境中的应用中表现出色。如果您正在寻找高性能的电源电感器以应对复杂的工业和汽车应用需求,这款产品无疑是一个值得推荐的选择。它不仅能够满足高标准的应用要求,还提供了良好的技术支持和售后服务。因此,我强烈推荐此系列产品给需要高性能电源电感器的用户。

ETQ-P4M220YFN参数

参数
容差 ±20%
直流电阻(DCR) 138.8mΩ
额定电流 2.9A
Q值 -
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 6A
自谐振频率(SRF) -
长*宽*高 6.5mm*6mm*4.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
