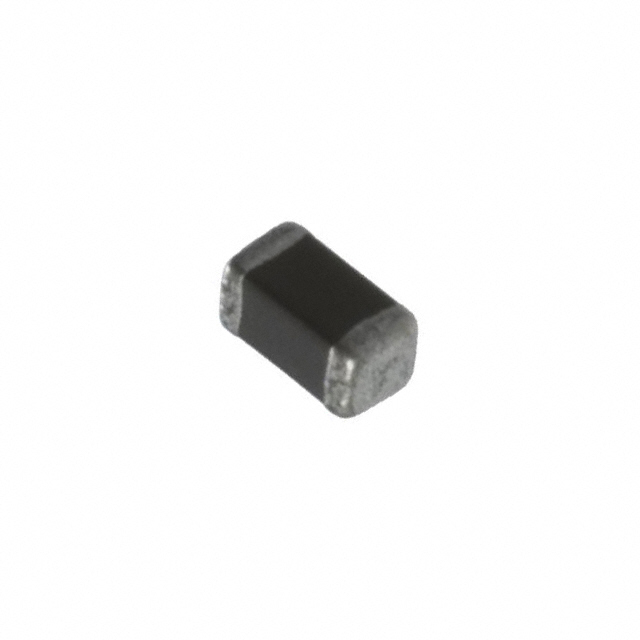

ELJ-RE33NJF2

产品分类: 贴片电感
厂牌: PANASONIC
产品描述: 100MHz 1.8GHz 300mA 10@100MHz 33nH 600mΩ ±5% 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: PCD1157DKR-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 贴片电感 ELJ-RE33NJF2

ELJ-RE33NJF2概述

    固定电感(片式电感)产品技术手册

    产品简介


    固定电感,也称为片式电感,是一种适用于高频电路的无磁芯电感器。这类电感器因其非磁性核心而具备高频率能力,适用于多种应用领域,尤其是手机和无线通信设备中的射频电路。本手册提供了针对不同尺寸和特性的电感器的技术参数及使用指南。

    技术参数


    - 尺寸规格:1005(0402)、1608(0603)、2012(0805)、2520(1008)、3225(1210)
    - 电感值范围:1.0 nH至1000 nH
    - 电感容差:±0.2 nH 至 ±20%
    - Q值(品质因数):30 至 2141.2
    - 自谐振频率:高达2141.2 MHz
    - 直流电阻:最大0.05 Ω 至 7.96 Ω
    - 直流电流:最大400 mA 至 125 mA

    产品特点和优势


    - 高频率能力:由于采用了非磁性核心设计,可承受较高的频率应用。
    - 易于安装:可以进行回流焊或流动焊焊接。
    - 广泛应用:从小型1005到大型3225型号,系列广泛,适合多种安装要求。
    - 符合RoHS标准:环保材料制造,无铅锡焊。
    - 质量保证:具有良好的耐高温、高湿度的特性,存储期可达6个月。

    应用案例和使用建议


    - 典型应用场景:适用于各种射频电路,如手机和无线通信设备。
    - 使用建议:为保持最佳焊接性能,建议在接收后6个月内使用产品,以确保焊锡性不受影响。
    - 优化方案:在存储时应注意避免阳光直射和有害气体的暴露。

    兼容性和支持


    - 兼容性:本系列产品与其他电子元器件具有良好的兼容性,可直接应用于现有的电路板设计中。
    - 支持和维护:制造商提供详细的产品说明和技术支持,帮助用户更好地理解和应用这些电感器。

    常见问题与解决方案


    - 问:电感器在长期存储后,焊锡性降低怎么办?
    - 答:建议在长时间存储后再次确认焊锡性。如果存在氧化问题,重新确认产品的焊接条件是必要的。

    - 问:如何确定电感器的最大工作温度?
    - 答:请参阅产品手册中提供的详细操作温度范围,确保在指定范围内使用。

    总结和推荐


    综上所述,固定电感(片式电感)具有优良的高频性能和广泛的适用性。该产品特别适用于需要高频率和精确电感值的电子设备,如手机和无线通信设备。对于需要高性能射频电路的设计人员而言,这款电感器是一个值得信赖的选择。我们强烈推荐此产品用于需要高可靠性电感器的应用场景。

ELJ-RE33NJF2参数

参数
直流电阻(DCR) 600mΩ
额定电流 300mA
Q值 10@100MHz
测试频率 100MHz
电感值 33nH
饱和电流(LSAT) -
自谐振频率(SRF) 1.8GHz
容差 ±5%
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
包装方式 卷带包装

ELJ-RE33NJF2厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ELJ-RE33NJF2数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电感 PANASONIC ELJ-RE33NJF2 ELJ-RE33NJF2数据手册

ELJ-RE33NJF2封装设计

查看详情并下载
Symbol
Footprint
3D Model
