ETQ-P4M6R8YFN

产品分类: 贴片电感
厂牌: PANASONIC
产品描述: 100KHz 10A 5.2A 6.8μH 43.2mΩ ±20% SMD 贴片安装 6.5mm*6mm*4.5mm
供应商型号: TS-ETQP4M6R8YFN
供应商: 海外现货
标准整包数: 1000

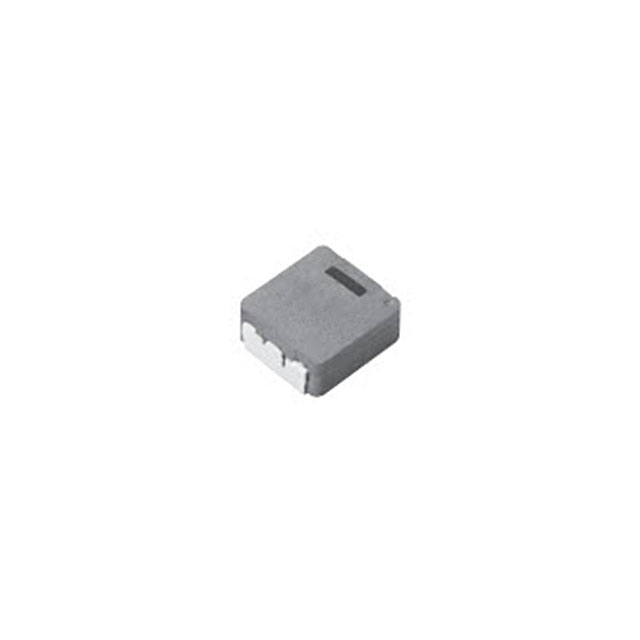

PANASONIC 贴片电感 ETQ-P4M6R8YFN

ETQ-P4M6R8YFN概述


    产品简介


    Power Inductors(功率电感器)
    Power Inductors(功率电感器)是一种关键的电子元件,广泛应用于电源管理和电磁干扰(EMI)过滤等领域。这些电感器能够存储电能并释放出来,常用于直流到直流(DC/DC)转换器、逆变器和其他电力调节电路中。具体来说,它们被用在开关电源、滤波器和电机驱动电路中。Power Inductors具有高可靠性、高效能和卓越的温度稳定性,特别适合于汽车、工业控制和消费电子产品等领域的应用。

    技术参数


    - 尺寸和型号:系列包括PCC-M0530M/MC, PCC-M0540M/MC, PCC-M0630M/MC, PCC-M0645M/MC, PCC-M0754M/MC, PCC-M0750M/MC, PCC-M0854M/MC, PCC-M0850M/MC, PCC-M1054M/MC 和 PCC-M1050M/MC。

    - 电感值(Inductance):电感值范围从0.68 µH到100 µH。

    - 直流电阻(DCR):在20°C时,直流电阻范围为6.3 mΩ至348 mΩ。

    - 额定电流:在20°C时,额定电流范围为3.1 A至20.1 A。

    - 温度范围:工作温度范围为-40°C至+150°C(含自温升)。

    - 耐热性:可以承受高达150°C的工作温度,具备良好的温度稳定性。

    - 封装尺寸:封装尺寸包括5 mm × 5 mm、6 mm × 6 mm、7 mm × 7 mm、8 mm × 8 mm和10 mm × 10 mm。

    产品特点和优势


    1. 高耐热性:可承受最高达150°C的环境温度,包括自身温升。
    2. 高可靠性:通过新开发的整体结构,振动抵抗能力显著提升,适用于严苛的应用环境。
    3. 高偏置电流:采用铁合金磁性材料,具有优秀的电感稳定性和饱和电流特性。
    4. 温度稳定性:在宽泛的温度范围内表现出色的电感稳定性。
    5. 低噪声:使用新型金属复合芯技术,降低了电磁噪音。
    6. 高效率:低绕线电阻和芯的涡流损耗低。
    7. 屏蔽结构:提供屏蔽结构以减少对外部磁场的影响。
    8. AEC-Q200认证:符合汽车质量标准。
    9. RoHS合规:符合欧盟RoHS指令。
    10. 应用广:适用于多种驱动电路,包括Boost-Converter和Buck-Converter。

    应用案例和使用建议


    应用案例:
    - 汽车应用:适用于汽车电源系统,如引擎控制单元(ECU)。
    - 工业应用:适用于各种工业控制系统和电机驱动器。
    - 消费电子:适用于智能手机、笔记本电脑和平板电脑的电源管理。
    使用建议:
    - 在选择合适的功率电感器时,需考虑其电感值和最大额定电流是否满足应用需求。
    - 为确保最佳性能,应在设计电路时充分考虑散热条件和布局设计,特别是对于高电流应用。

    兼容性和支持


    - 兼容性:该系列产品与各种主流PCB布局兼容,易于集成到现有的电路设计中。
    - 支持和服务:制造商提供详尽的技术文档和支持服务,包括产品选型指南和应用笔记,帮助用户解决设计过程中的疑问。

    常见问题与解决方案


    1. 问题:电感器过热。
    - 解决方案:检查电路设计中的散热路径,确保良好的热管理。

    2. 问题:电感值不稳定。
    - 解决方案:确认电感器的工作温度是否超出推荐范围,适当调整电路设计以优化散热。

    3. 问题:噪声过大。
    - 解决方案:检查电感器是否安装在适当的频率范围内,或者尝试更换为低噪声的金属复合芯电感器。

    总结和推荐


    总结:
    Power Inductors系列电感器凭借其出色的耐热性、高可靠性、宽温度范围的稳定性以及高效的电气性能,在汽车、工业和消费电子等领域中表现优异。它们的多种型号覆盖了广泛的电感值和额定电流范围,提供了灵活的选择空间。整体结构设计提升了抗振动能力,使它们能够在极端条件下长期可靠运行。
    推荐:
    鉴于Power Inductors系列电感器在高要求应用中的卓越性能和多方面的优势,强烈推荐用于需要高性能、高可靠性和良好温度稳定性的电路设计。无论是汽车电子还是工业自动化,该系列电感器都是理想的解决方案。

ETQ-P4M6R8YFN参数

参数
饱和电流(LSAT) 10A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 43.2mΩ
额定电流 5.2A
Q值 -
测试频率 100KHz
电感值 6.8μH
长*宽*高 6.5mm*6mm*4.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ETQ-P4M6R8YFN厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ETQ-P4M6R8YFN数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电感 PANASONIC ETQ-P4M6R8YFN ETQ-P4M6R8YFN数据手册

ETQ-P4M6R8YFN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.6917 ¥ 5.8798
2000+ $ 0.6271 ¥ 5.3305
3000+ $ 0.5985 ¥ 5.0873
5000+ $ 0.5871 ¥ 4.9904
8000+ $ 0.5757 ¥ 4.8935
库存: 2000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 5879.8
