首页  >  产品百科  >  ELJ-EA680KF

ELJ-EA680KF

产品分类: 贴片电感
厂牌: PANASONIC
产品描述: 2.52MHz 10MHz 60mA 10 68μH 1.5Ω ±20% 1210 PCB安装,贴片安装 3.2mm(长度)*2.2mm(高度)
供应商型号: PCD1428TR-ND
供应商: Digi-Key
标准整包数: 1

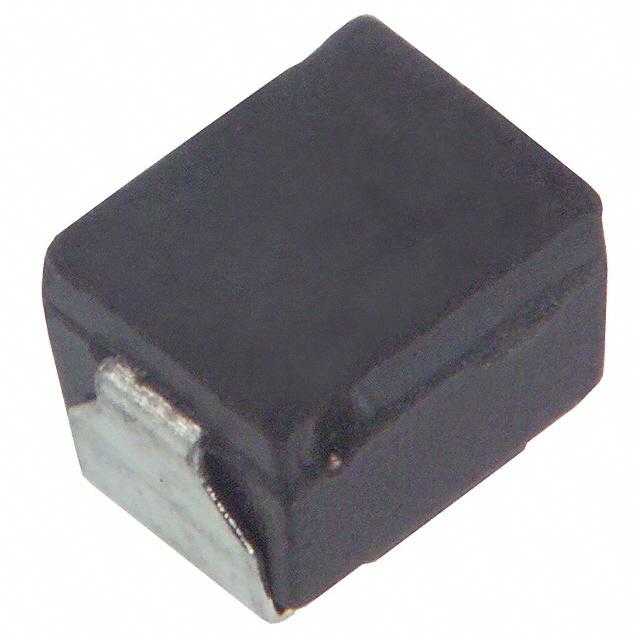

PANASONIC 贴片电感 ELJ-EA680KF

ELJ-EA680KF概述

    固定电感器(片式电感器)技术手册

    产品简介


    本产品是一款固定电感器,属于片式电感器类型。它特别适用于功率电路设计,具备低直流电阻(DCR)的特点,磁屏蔽效果优良,可采用回流焊或流动焊接技术,易于安装,且符合RoHS标准。广泛应用于AV设备、无线通信设备及各类通用电子设备中。

    技术参数


    - 型号:ELJ EA3225 (1210)
    - 电感量:3.3 μH、47 μH、560 μH
    - 电感量容差:±10%、±20%
    - 直流电阻(DCR):0.12 Ω(3.3 μH)、0.14 Ω(4.7 μH)、1.0 Ω(100 μH)
    - 最大直流电流:270 mA(3.3 μH)、240 mA(4.7 μH)、160 mA(100 μH)
    - 工作温度范围:-20°C 至 +85°C
    - 储存条件:正常温度(-5°C 至 35°C),正常湿度(85% RH 最大),避免阳光直射和有害气体,防止冷凝。

    产品特点和优势


    - 低直流电阻:适合用于功率电路设计,提高效率并减少热损耗。
    - 磁屏蔽效果:采用铁氧体混合物外模结构,减少了电磁干扰。
    - 良好的安装特性:支持回流焊或流动焊接技术,方便自动化生产。
    - 符合RoHS标准:无铅、环保,满足国际环保要求。
    - 广泛的应用领域:适用于AV设备、无线通信设备及各类通用电子设备。

    应用案例和使用建议


    - 应用案例:在智能手机、无线通信模块、电视、DVD播放器等消费电子产品中广泛应用。
    - 使用建议:
    - 确保焊接过程中的预热和焊接时间符合推荐的参数,以保证焊接质量和可靠性。
    - 储存时应控制湿度和温度,避免超过6个月的储存时间,以确保焊接效果。
    - 在高温高湿环境下使用前应确认其焊接能力。

    兼容性和支持


    - 兼容性:该产品适用于多种自动化贴装工艺,可与其他通用电子设备兼容。
    - 支持和维护:厂家提供技术支持和售后服务,确保产品在使用过程中的稳定性和可靠性。

    常见问题与解决方案


    - 问题一:产品在储存期间出现焊接不良。
    - 解决方案:检查储存条件是否符合要求,尽量在收到产品后6个月内使用。
    - 问题二:焊接过程中出现冷焊。
    - 解决方案:确保焊接参数(如预热温度和时间)符合推荐值,调整焊接设备参数。

    总结和推荐


    总体而言,该款固定电感器凭借其低直流电阻、磁屏蔽效果好、易于安装等特点,在多个领域都有着广泛的应用前景。其良好的性价比使其成为替代传统电感器的理想选择。强烈推荐给需要高性能电感器的工程师和制造商。

ELJ-EA680KF参数

参数
测试频率 2.52MHz
电感值 68μH
饱和电流(LSAT) -
自谐振频率(SRF) 10MHz
容差 ±20%
直流电阻(DCR) 1.5Ω
额定电流 60mA
Q值 10
长*宽*高 3.2mm(长度)*2.2mm(高度)
通用封装 1210
安装方式 PCB安装,贴片安装
包装方式 卷带包装

ELJ-EA680KF厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ELJ-EA680KF数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电感 PANASONIC ELJ-EA680KF ELJ-EA680KF数据手册

ELJ-EA680KF封装设计

查看详情并下载
Symbol
Footprint
3D Model
