ELJLC4R7MF

产品分类: 贴片电感
厂牌: PANASONIC
产品描述: 1MHz 700mA 350mA 4.7μH 750mΩ ±20% 1008 贴片安装 2.5mm*2mm*1.8mm
供应商型号: 1888890RL
供应商: element14
标准整包数: 1

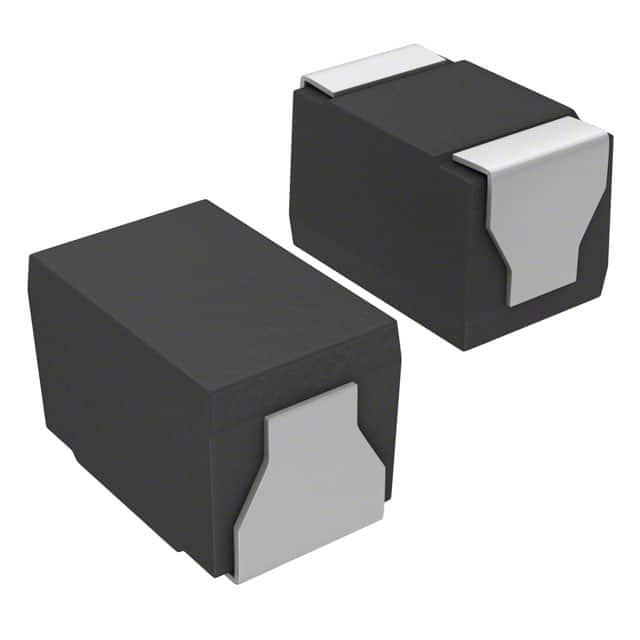

PANASONIC 贴片电感 ELJLC4R7MF

ELJLC4R7MF概述

    电子元器件产品技术手册:固定电感器(芯片电感器)

    1. 产品简介


    本产品为固定电感器(Chip Inductors),主要适用于AV设备、无线通信设备及各类通用电子设备。这些电感器是通过线圈绕制和树脂封装而成,具备多种型号以满足不同需求。

    2. 技术参数


    - 类型:PF, PE, PC, PA, PB, LC, LA, PB等类型
    - 尺寸:1005 (0402) 到 4532 (1812) 毫米
    - 电感值范围:1.0 nH 至 100 μH
    - 电感公差:±0.3 nH 至 ±20%
    - 直流电阻:最大值 0.12 Ω 至 4.30 Ω
    - 额定电流:最大值 120 mA 至 1450 mA
    - 饱和额定电流:最大值 120 mA 至 1450 mA
    - 自共振频率:最小值 1 MHz 至 25 MHz
    - 包装数量:10000个/卷(PF, PE, PC, PA, PB, LC, LA类型);3000个/卷(PE类型);2000个/卷(PC, PC□3, PA, LA类型);500个/卷(PB类型)
    - 操作温度范围:
    - PF, PE 类型:-40°C 至 +85°C
    - PC, PA, PB, LC, LA 类型:-20°C 至 +85°C

    3. 产品特点和优势


    - 低直流电阻和大电流能力:适合用于电源电路。
    - 线圈绕制,树脂封装:PF, PE, PC, PA, PB, LC, LA类型具备此项特点。
    - 独特的陶瓷芯/激光切割技术:PF, PE类型采用此项技术。
    - 可重新回流焊或流焊:适用于自动贴片工艺。
    - 广泛的产品线:涵盖从1005到4532型号,适用范围广。
    - RoHS合规:符合环保标准。
    - 便于安装:具有良好的安装性能。

    4. 应用案例和使用建议


    - AV设备:适用于音频视频处理设备。
    - 无线通信设备:用于无线通讯系统的信号滤波。
    - 各类电子设备:如电视、音响系统、手机、路由器等。
    使用建议:
    - 避免暴露在高湿度环境下,以免氧化导致焊接性下降。
    - 在组装过程中,要确保正确的放置位置以避免互感应和导纳的变化。
    - 在回流焊时,要注意组件和电路板的布局以防止热传导被阻挡。

    5. 兼容性和支持


    - 兼容性:这些电感器与其他电子元器件具有良好的兼容性。
    - 支持:厂商提供技术支持和维护服务。如果产品存在安全隐患,应及时联系厂商。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接性下降 | 控制存储条件,尽快使用 |
    | 温度过高 | 不要超过饱和电流,注意散热 |
    | 自共振频率异常 | 确保正确安装 |

    7. 总结和推荐


    综合来看,这款固定电感器具备优秀的性能指标和广泛的应用范围,适用于各种电子设备,特别是需要大电流和低电阻的应用场合。对于寻求高品质和可靠性产品的设计工程师来说,这是一款非常值得推荐的产品。

ELJLC4R7MF参数

参数
测试频率 1MHz
电感值 4.7μH
饱和电流(LSAT) 700mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 750mΩ
额定电流 350mA
Q值 -
长*宽*高 2.5mm*2mm*1.8mm
通用封装 1008
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

ELJLC4R7MF厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ELJLC4R7MF数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电感 PANASONIC ELJLC4R7MF ELJLC4R7MF数据手册

ELJLC4R7MF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2759 ¥ 2.3095
10+ $ 0.2051 ¥ 1.7169
100+ $ 0.1654 ¥ 1.3843
500+ $ 0.1551 ¥ 1.2984
1000+ $ 0.1474 ¥ 1.234
2000+ $ 0.1359 ¥ 1.1375
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
