首页  >  产品百科  >  ELL-ATV100M

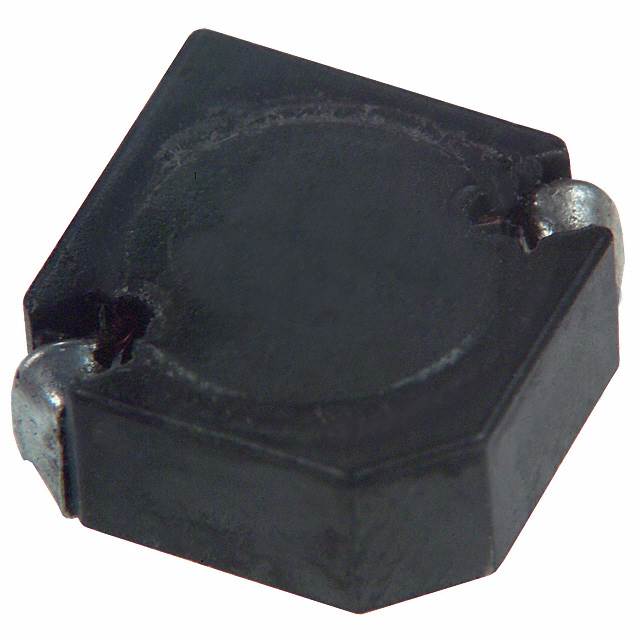

ELL-ATV100M

产品分类: 贴片电感
厂牌: PANASONIC
产品描述: 100KHz 3.3A 10μH 23mΩ ±20% SMD 标准安装,贴片安装 10mm*10mm*4.5mm
供应商型号: PCD1748DKR-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 贴片电感 ELL-ATV100M

ELL-ATV100M概述

    电子元器件产品技术手册:扼流圈电感器

    产品简介


    扼流圈电感器(Choke Coils)是一种常见的电子元件,主要用于过滤电源线上的纹波电流,减少电磁干扰(EMI)。本产品为磁屏蔽型电感器,型号为ELLATV系列。这些电感器适用于多种应用场景,如计算机外围设备、娱乐设备以及斩波电路的去耦电感器。该系列产品具有磁屏蔽结构、低直流电阻、大电流能力等优点,是市场上较为先进的产品之一。

    技术参数


    - 基本尺寸:
    - 高度(最大值):4.5 mm
    - 宽度:10 mm
    - 长度:10.6 mm
    - 电感量范围:1.5 μH 至 1000 μH
    - 标称值:±30%(根据型号不同而变化)
    - 额定电流:20°C时可达70%额定电感值或温度升高45°C时的电流
    - 阻抗:0.4 mΩ 至 1750 mΩ(根据型号不同而变化)
    - 额定功率:最大2200 mA(根据型号不同而变化)

    产品特点和优势


    - 磁屏蔽结构:有效降低电磁干扰,提高设备的整体性能。
    - 低直流电阻:提升效率,减少能量损耗。
    - 大电流能力:适用于高功率需求的应用场景。
    - RoHS合规:符合环保标准,适合绿色制造。

    应用案例和使用建议


    - DC-DC转换电路:用于计算机外围设备和娱乐设备,提高设备的稳定性和可靠性。
    - 斩波电路:用于开关电源的去耦电感器,减少电磁干扰。
    - 使用建议:在安装前,请确保电感器不会受到强烈的机械冲击或磁场影响。在焊接过程中,应控制焊锡铁的温度不超过360°C,每次焊接时间不超过4秒,并且避免多次焊接。此外,确保电感器安装侧外部力小于5.0 N,存储条件需避免直接阳光照射和有害气体的影响。

    兼容性和支持


    - 兼容性:此产品与其他标准的电子元器件兼容,适合在大多数现代电子产品中使用。
    - 支持和服务:制造商提供全面的技术支持和售后服务,包括技术支持热线、在线FAQ和定期培训课程。

    常见问题与解决方案


    - 问题1:电感器在高电流条件下过热。
    - 解决方案:检查并确认电感器是否正确安装,避免外力过大;确保散热条件良好,必要时可增加散热片。
    - 问题2:电感器出现磁屏蔽失效。
    - 解决方案:检查是否有强磁场源靠近电感器,必要时重新进行定位或隔离强磁场源。

    总结和推荐


    扼流圈电感器ELLATV系列是一款高性能的产品,适用于多种应用场合。其独特的磁屏蔽结构、低直流电阻和大电流能力使其在市场上具有较强的竞争力。对于需要高效能、低损耗的应用场景,推荐使用该产品。然而,在选择和使用时应注意遵循制造商的建议和安全规范,以确保设备的安全和长期稳定运行。

ELL-ATV100M参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 23mΩ
额定电流 3.3A
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) -
长*宽*高 10mm*10mm*4.5mm
通用封装 SMD
安装方式 标准安装,贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

ELL-ATV100M厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ELL-ATV100M数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电感 PANASONIC ELL-ATV100M ELL-ATV100M数据手册

ELL-ATV100M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.6905 ¥ 14.2847
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
