ELLATP181MB

产品分类: 贴片电感
厂牌: PANASONIC
产品描述: 100KHz 750mA 750mA 180μH 320mΩ ±20% 标准安装,贴片安装 10mm*10mm*4.5mm
供应商型号: 2360377
供应商: 海外现货
标准整包数: 1

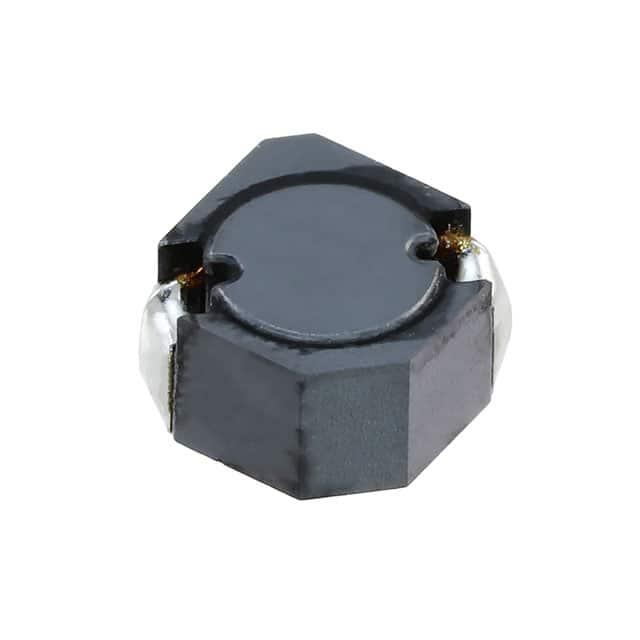

PANASONIC 贴片电感 ELLATP181MB

ELLATP181MB概述


    产品简介


    本产品是ELLATP系列磁屏蔽型电感器,属于电源电感器类别,主要用于音频视觉设备、家电、办公自动化设备、娱乐机器及各种电力设备的电源电路。其特点是采用了磁屏蔽结构,具有低直流电阻和大电流能力,并且支持自动插入设备。此产品符合RoHS标准,适用于多种电子应用场合。

    技术参数


    | 参数 | 值 |

    | 外形尺寸 | ELL |
    | 结构 | 绕线型 |
    | 高度(最大值) | 4.5 mm |
    | 电感量范围 | 100 µH 到 100 µH |
    | 容差 | M: ±20%
    N: ±30% |
    | 标记 | 日期代码 |
    | 运行温度范围 | –5°C 至 35°C |
    | 相对湿度 | 最大 85% RH |
    具体型号的详细技术参数如下:
    - 型号: ELLATP1R0NB
    - 电感量: 1.0 µH
    - 容差: ±30%
    - 直流电阻: 3.6 mΩ
    - 饱和额定电流: 9000 mA
    - 温升电流: 8000 mA

    产品特点和优势


    1. 磁屏蔽结构:有效减少电磁干扰,确保高效稳定的电源传输。
    2. 低直流电阻和大电流能力:确保设备运行稳定,降低能耗。
    3. 自动插入设备兼容性:提高生产效率,适合大规模生产和组装。
    4. 环保合规:RoHS标准,无有害物质,满足现代环保要求。
    5. 多种型号选择:从1.0 µH到1000.0 µH提供不同电感值,以适应不同的应用需求。

    应用案例和使用建议


    该电感器适用于多种设备的电源电路设计,例如家电、办公自动化设备和娱乐机器。为了充分发挥其优势,在使用时应注意以下几点:
    1. 避免机械冲击:电感器不宜受到强烈机械冲击,以免损坏。
    2. 适当焊接条件:焊接时温度控制在360°C以下,每次焊接不超过4秒,以防止热损伤。
    3. 正确的安装方向:在安装过程中需注意外力不超过5.0 N,以避免损坏。

    兼容性和支持


    ELLATP系列电感器与多种电子元件兼容,可用于自动插件设备。制造商提供详细的技术支持和售后服务,用户可以在需要时联系制造商获得进一步的帮助。

    常见问题与解决方案


    - 问题: 电感器表面出现腐蚀。
    - 解决方案: 检查存储环境是否符合规范,特别是湿度不应超过85%RH,避免直接阳光照射。

    - 问题: 电感器安装后出现过热现象。
    - 解决方案: 确认电路连接正确,负载电流不超过其额定值。

    总结和推荐


    综上所述,ELLATP系列电感器凭借其独特的磁屏蔽结构和高可靠性,成为电源管理领域的理想选择。该产品适用于各种电子设备,尤其是需要高效率和低功耗的应用。强烈推荐给追求高质量、可靠性和易用性的设计工程师和技术采购人员。

ELLATP181MB参数

参数
容差 ±20%
直流电阻(DCR) 320mΩ
额定电流 750mA
Q值 -
测试频率 100KHz
电感值 180μH
饱和电流(LSAT) 750mA
自谐振频率(SRF) -
长*宽*高 10mm*10mm*4.5mm
安装方式 标准安装,贴片安装
零件状态 停产
包装方式 卷带包装

ELLATP181MB厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ELLATP181MB数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电感 PANASONIC ELLATP181MB ELLATP181MB数据手册

ELLATP181MB封装设计

查看详情并下载
Symbol
Footprint
3D Model
