ELJRF1N0DFB

产品分类: 贴片电感
厂牌: PANASONIC
产品描述: 100MHz 6GHz 400mA 8@100MHz 1nH 50mΩ ±0.3nH 0402 贴片安装 1mm*500μm*550μm
供应商型号:
供应商:
标准整包数: 0

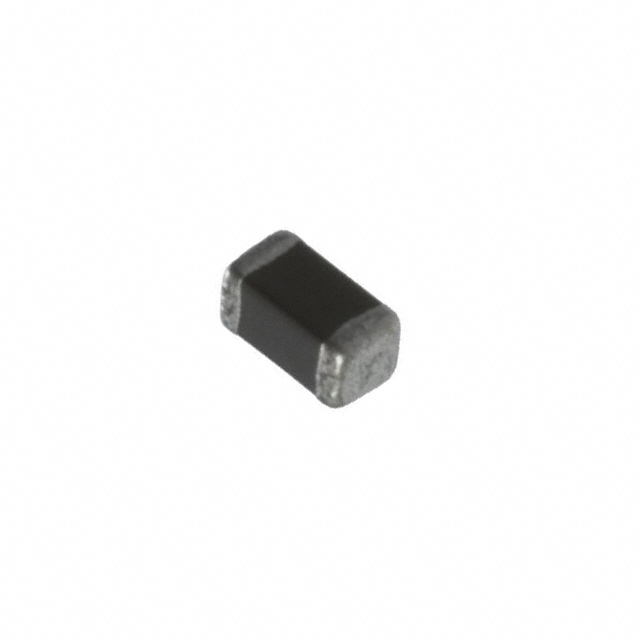

PANASONIC 贴片电感 ELJRF1N0DFB

ELJRF1N0DFB概述

    固定电感器(芯片电感器)技术手册

    1. 产品简介


    固定电感器(芯片电感器)是一种广泛应用于高频电路中的电子元器件,特别是在无线通信设备如手机中。这些电感器采用非磁芯设计,具备高频率能力、焊接方便、安装便捷等特点,并且符合RoHS标准。

    2. 技术参数


    | 尺寸 (mm) | 型号代码 | 电感值 (nH) | 容差 (%) | 测试频率 (MHz) | 直流电阻 (Ω) |
    |
    | 0402 (1005) | ELJRF1N0□FB | 1.0 | ±0.2 | 100 | ≤0.05 |
    | 0402 (1005) | ELJRF1N2□FB | 1.2 | ±0.2 | 100 | ≤0.06 |
    | 0402 (1005) | ELJRF1N5□FB | 1.5 | ±0.2 | 100 | ≤0.07 |
    | ... | ... | ... | ... | ... | ... |
    更多型号及其详细参数可参见技术手册。

    3. 产品特点和优势


    - 高频率能力:由于采用非磁芯设计,能够有效避免电磁干扰,适用于高速通信领域。
    - 易于焊接:支持回流焊和手工焊,简化了制造过程。
    - 宽线选择:提供从0402到1210尺寸的多种规格,满足不同需求。
    - 优良的安装性:适合表面贴装,提高了生产效率。
    - 环保:符合RoHS标准,减少对环境的影响。

    4. 应用案例和使用建议


    应用案例:
    - 在智能手机和平板电脑中,用于滤波、谐振等电路。
    使用建议:
    - 高温高湿环境下储存可能导致氧化,影响焊接效果。建议尽量在6个月内使用,并存储在正常温度和湿度条件下。
    - 回流焊时,推荐预热温度为150°C至180°C,时间60秒至120秒,峰值温度不超过250°C,焊接时间不超过40秒。

    5. 兼容性和支持


    这些电感器可与其他电子元件兼容,适用于多种电路设计。制造商提供详尽的技术文档和支持服务,确保用户能够充分利用产品的性能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 储存超过6个月,焊接不良 | 确认焊接前进行氧化测试,必要时重新焊接 |
    | 电感值不稳定 | 检查连接是否稳固,检查是否存在外部磁场干扰 |
    | 温度过高导致性能下降 | 确保工作温度在额定范围内,避免长时间过载使用 |

    7. 总结和推荐


    固定电感器(芯片电感器)具有出色的高频处理能力和良好的焊接性能,非常适合用于无线通信设备中的滤波和匹配电路。对于需要高精度和高可靠性的应用场合,我们强烈推荐使用这款产品。请务必咨询厂家获取最新的技术规格,以确保符合您的特定需求。

ELJRF1N0DFB参数

参数
容差 ±0.3nH
直流电阻(DCR) 50mΩ
额定电流 400mA
Q值 8@100MHz
测试频率 100MHz
电感值 1nH
饱和电流(LSAT) -
自谐振频率(SRF) 6GHz
长*宽*高 1mm*500μm*550μm
通用封装 0402
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
