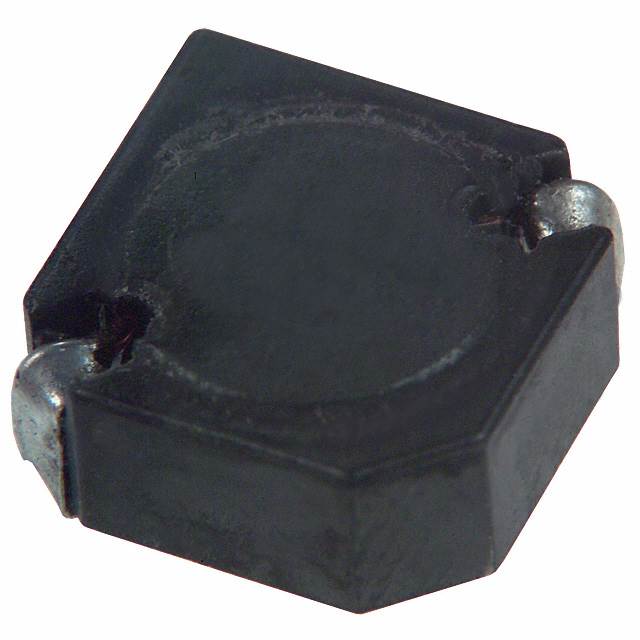

ELL-ATV561M

产品分类: 贴片电感
厂牌: PANASONIC
产品描述: 100KHz 390mA 560μH 820mΩ ±20% 标准安装,贴片安装 10mm*10mm*4.5mm
供应商型号: PCD1769DKR-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 贴片电感 ELL-ATV561M

ELL-ATV561M概述


    产品简介


    本手册介绍的产品为 choke coil(扼流圈),属于磁屏蔽类型的电感器,主要用于计算机外围设备和娱乐设备的直流-直流转换电路中,以及斩波电路的解耦电感。该系列产品型号为ELLATV系列,通过磁屏蔽结构提供低直流电阻和大电流承载能力,非常适合自动化插入装配。此外,所有产品均符合RoHS标准。

    技术参数


    - 尺寸规格:高4.5mm,尺寸范围从101μH到100μH不等。
    - 容差范围:±20%至±30%,根据不同的型号有所不同。
    - 额定电流:根据不同型号,额定电流范围从1000mA到8400mA不等。
    - 电阻范围:从5.3mΩ到1750mΩ。
    - 适用频率:通常在100kHz下进行测试。
    - 包装:每卷500个,适合自动插入。

    产品特点和优势


    该系列产品具有以下几个显著优势:
    - 磁屏蔽结构:有效减少磁场泄漏,避免干扰。
    - 低直流电阻和大电流承载能力:能承受较大电流而不会发热过多。
    - 自动插入兼容性:可应用于自动化生产流程,提高效率。
    - 环保合规性:符合RoHS标准,环保友好。

    应用案例和使用建议


    应用案例
    - 计算机外围设备:用于打印机、扫描仪等设备的电源转换。
    - 娱乐设备:如游戏机中的电源管理模块。
    使用建议
    - 确保在使用前仔细检查操作范围和环境条件,避免在极端环境下使用。
    - 在焊接时控制温度和时间,避免因过热损坏部件。
    - 安装时施加的外部力应小于5.0N,以避免物理损坏。

    兼容性和支持


    - 兼容性:本产品可与其他标准电子元器件和设备配合使用,确保系统的稳定性和可靠性。
    - 支持和服务:厂家提供标准的技术支持和售后服务,如有任何疑问可随时联系。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 额定电流不满足需求 | 选择额定电流更高的型号 |
    | 高温环境下使用导致故障 | 使用散热装置,保证良好的散热条件 |
    | 温度过高 | 检查安装位置和周围环境是否有阻塞 |

    总结和推荐


    该产品凭借其出色的性能参数和广泛的适用范围,在众多应用场景中表现出色。磁屏蔽结构不仅减少了外界干扰,还增强了整体的安全性和稳定性。此外,它的大电流承载能力和低直流电阻使得它成为高性能电子产品不可或缺的一部分。综上所述,我们强烈推荐使用这一系列产品,特别是在需要高度可靠性的场合。

ELL-ATV561M参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 820mΩ
额定电流 390mA
Q值 -
测试频率 100KHz
电感值 560μH
饱和电流(LSAT) -
长*宽*高 10mm*10mm*4.5mm
安装方式 标准安装,贴片安装
零件状态 新设计不推荐
包装方式 卷带包装
