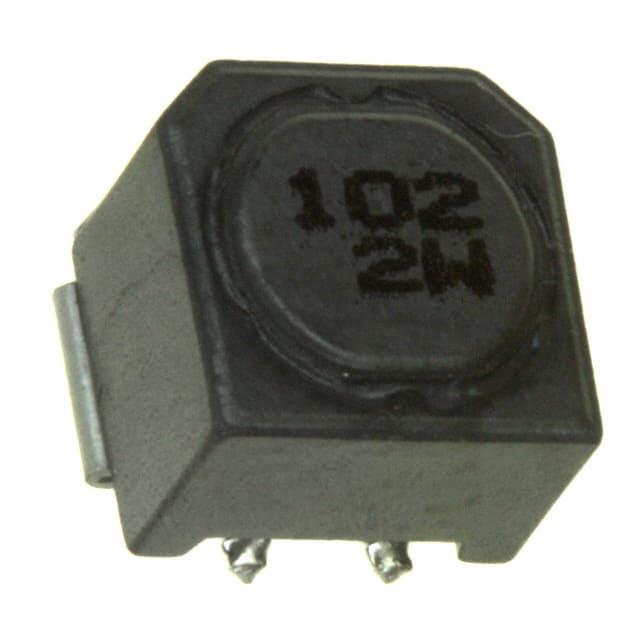

ELL6UH390M

产品分类: 贴片电感
厂牌: PANASONIC
产品描述: 100KHz 1A 39μH 150mΩ ±20% 标准安装,贴片安装 6.4mm*6mm*5mm
供应商型号: 574380
供应商: 海外现货
标准整包数: 5
PANASONIC 贴片电感 ELL6UH390M

ELL6UH390M概述

    电子元器件产品技术手册

    产品简介


    本产品为功率电感器(Power Inductors),特别设计为适用于直流-直流转换器(DC/DC converters)、视听设备、小型便携式设备等场合。电感器分为三种型号:ELL6RH、ELL6SH和ELL6UH。这些电感器具有磁屏蔽结构,能够提供出色的电流承载能力、高可靠性及环保特性(RoHS合规)。

    技术参数


    - 外型尺寸:高度为2.5mm至5.0mm不等。
    - 阻抗(RDC):根据电感值不同,在20°C下的阻抗值介于18 mΩ至3670 mΩ之间。
    - 电感量(Inductance):1.0 µH至1000.0 µH不等,容差为±20%。
    - 额定电流:最大额定电流根据不同的电感值而变化,例如在1000 µH的情况下可达到180 mA,而在100 µH的情况下可达到3400 mA。
    - 温度范围:工作环境温度不超过105 °C。

    产品特点和优势


    1. 薄型设计:厚度分别为2.5mm、3.0mm和5.0mm,适合多种应用场景。
    2. 高可靠性:通过分离用户端子与内部连接,提高了焊接可靠性。
    3. 大电流承载能力:额定电流范围广,适应性强。
    4. 环保合规:符合RoHS标准,无铅环保。

    应用案例和使用建议


    这类电感器广泛应用于直流-直流转换器电路中,尤其是在视听设备和小型便携式设备中表现尤为出色。建议在安装过程中避免强力冲击和长时间暴露在阳光下。对于焊接操作,应遵循特定的焊接条件,并确保焊接后有足够的冷却时间。

    兼容性和支持


    电感器符合RoHS标准,易于与其他符合RoHS标准的设备和元器件兼容。制造商提供了详细的安装和使用指南,包括焊接条件和安全注意事项。用户可以联系工厂获取最新的技术规格和支持服务。

    常见问题与解决方案


    1. 问题:如何处理焊接后的产品?
    - 解决方案:焊接完成后应确保产品充分冷却后再进行其他操作。
    2. 问题:如何检查电感器的可靠性和耐久性?
    - 解决方案:定期进行性能测试,并与制造商的技术支持团队保持沟通,以便及时了解可能的变化。

    总结和推荐


    这款功率电感器在小型便携式设备和直流-直流转换器中表现出色,尤其适合需要高可靠性、环保材料的应用场景。综合来看,其薄型设计、大电流承载能力和高可靠性使其成为市场上极具竞争力的产品。我们强烈推荐这种产品给对电感器性能有高要求的用户。
    通过以上技术参数和特点分析,可以确认这款功率电感器具备非常优秀的性能,适用于广泛的电子设备领域,特别是对空间和重量有严格限制的应用场合。

ELL6UH390M参数

参数
容差 ±20%
直流电阻(DCR) 150mΩ
额定电流 1A
Q值 -
测试频率 100KHz
电感值 39μH
饱和电流(LSAT) -
自谐振频率(SRF) -
长*宽*高 6.4mm*6mm*5mm
安装方式 标准安装,贴片安装
零件状态 停产
包装方式 卷带包装
