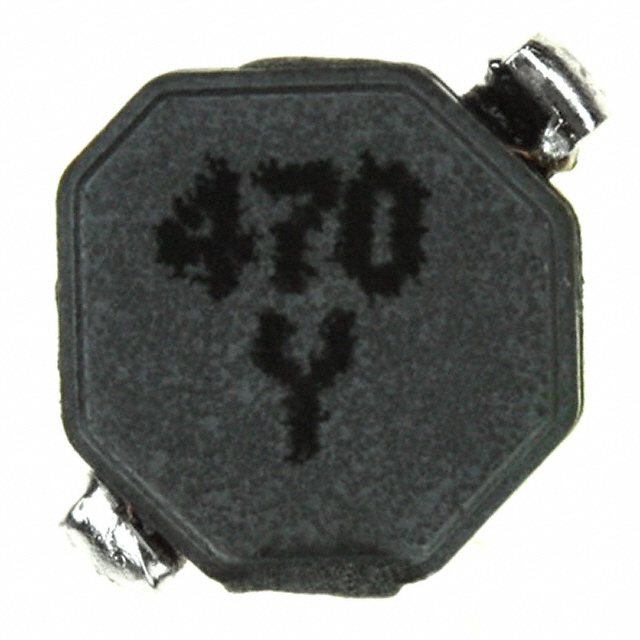

ELL5PS470M

产品分类: 贴片电感
厂牌: PANASONIC
产品描述: 100KHz 450mA 550mA 47μH 620mΩ ±20% 标准安装,贴片安装 5mm*5mm*2mm
供应商型号:
供应商:
标准整包数: 0
PANASONIC 贴片电感 ELL5PS470M

ELL5PS470M概述

    ELL5PS系列磁屏蔽扼流圈:产品介绍和技术指南

    产品简介


    ELL5PS系列是专为计算机外围设备和移动电话中的DC-DC转换电路设计的磁屏蔽扼流圈(电感器)。该系列产品采用了磁屏蔽结构设计,具有低直流电阻(DCR)和大电流能力。此外,它们完全符合RoHS标准,确保环保合规。

    技术参数


    ELL5PS系列扼流圈的主要技术参数如下:
    | 规格 | 电感值 (μH) | 容差 (%) | 额定饱和电流 (mA) | 温升电流 (mA) |

    | ELL5PS1R2N | 1.2 | ±30% | 2500 | 2500 |
    | ELL5PS1R5N | 1.5 | ±30% | 2400 | 2400 |
    | ELL5PS2R2N | 2.2 | ±30% | 2100 | 2100 |
    | ELL5PS2R7N | 2.7 | ±30% | 2000 | 2050 |
    | ELL5PS3R3N | 3.3 | ±30% | 1900 | 2000 |
    | ELL5PS4R7N | 4.7 | ±30% | 1500 | 1600 |
    | ELL5PS6R8N | 6.8 | ±30% | 1280 | 1280 |
    | ELL5PS100M | 10.0 | ±20% | 1000 | 1100 |
    | ELL5PS150M | 15.0 | ±20% | 790 | 1000 |
    | ELL5PS220M | 22.0 | ±20% | 650 | 750 |
    | ELL5PS330M | 33.0 | ±20% | 490 | 490 |
    | ELL5PS470M | 47.0 | ±20% | 450 | 550 |
    | ELL5PS560M | 56.0 | ±20% | 430 | 500 |
    | ELL5PS680M | 68.0 | ±20% | 380 | 480 |
    | ELL5PS820M | 82.0 | ±20% | 340 | 360 |
    | ELL5PS101M | 100.0 | ±20% | 300 | 340 |
    | ELL5PS221M | 220.0 | ±20% | 210 | 210 |
    | ELL5PS331M | 330.0 | ±20% | 180 | 180 |
    | ELL5PS471M | 470.0 | ±20% | 160 | 140 |
    | ELL5PS561M | 560.0 | ±20% | 150 | 125 |

    产品特点和优势


    ELL5PS系列扼流圈具备以下几个显著特点:
    - 磁屏蔽结构:有效减少电磁干扰(EMI),保证电气设备稳定运行。
    - 低直流电阻:减少了能量损耗,提高了效率。
    - 大电流能力:能够承载较大的电流,适合高功率应用。
    - RoHS合规:绿色环保,符合国际环保要求。

    应用案例和使用建议


    ELL5PS系列扼流圈适用于多种高功率应用场景,如:
    - DC-DC转换电路:广泛应用于计算机配件及移动电话中的电源管理电路。
    - 斩波电路:在开关电源中作为解耦电感使用,减小输出纹波。
    使用建议:
    - 在选择扼流圈时,根据具体应用场合确定所需的电感值和额定电流。
    - 确保电路设计中的热管理措施,以避免因过热导致性能下降。

    兼容性和支持


    ELL5PS系列扼流圈采用标准的SMD封装,可轻松安装在现有电路板上。制造商提供详细的数据文件和焊接条件,以及安全注意事项。购买前,请联系工厂获取最新的技术规格。

    常见问题与解决方案


    1. 问题:温升过高
    - 解决方案:增加散热措施,例如加装散热片或改善电路布局。

    2. 问题:电流波动大
    - 解决方案:检查电路负载,确保符合设备规格要求。

    总结和推荐


    ELL5PS系列磁屏蔽扼流圈以其优良的磁屏蔽性能、高电流能力和低功耗等特点,在高功率应用中表现出色。其广泛的兼容性使其易于集成到各种电子产品中。综合来看,我们强烈推荐此系列产品用于需要高效、稳定电源管理的应用场景。

ELL5PS470M参数

参数
饱和电流(LSAT) 450mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 620mΩ
额定电流 550mA
Q值 -
测试频率 100KHz
电感值 47μH
长*宽*高 5mm*5mm*2mm
安装方式 标准安装,贴片安装
零件状态 停产
包装方式 卷带包装
