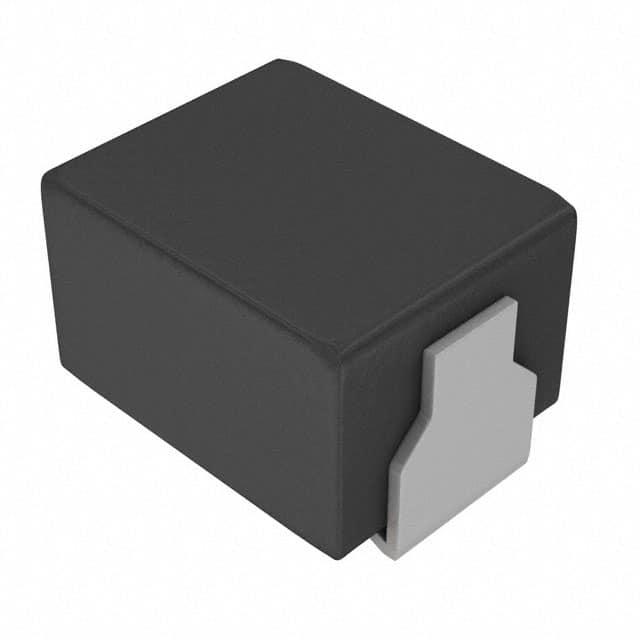

ELJNC27NKF

产品分类: 贴片电感
厂牌: PANASONIC
产品描述: 100MHz 1.15GHz 230mA 15@100MHz 27nH 470mΩ ±10% 1008 贴片安装 2.5mm*2mm*1.8mm
供应商型号: 1888739
供应商: element14
标准整包数: 1
PANASONIC 贴片电感 ELJNC27NKF

ELJNC27NKF概述

    固定电感器(芯片电感器)技术手册

    1. 产品简介


    固定电感器(也称为芯片电感器)是一种常用的无源电子元件,适用于各种高频电路设计。该产品因其非磁芯材料,具有高频能力,并且可以承受回流焊接或浸焊。产品系列涵盖从1005到3225的不同封装尺寸,具备良好的安装性能并符合RoHS标准。主要应用于手机和无线通信设备中的射频电路。

    2. 技术参数


    - 封装尺寸:
    - 1005 (0402)
    - 1608 (0603)
    - 2012 (0805)
    - 2520 (1008)
    - 3225 (1210)
    - 电感范围:
    - 1.0 nH 到 1000 nH
    - 公差:
    - ±0.2 nH
    - ±0.3 nH
    - ±2%
    - ±5%
    - ±10%
    - ±20%
    - 最大直流电流:
    - 最大2100 mA
    - 自谐振频率:
    - 范围广泛,从几百兆赫到数千兆赫
    - 直流电阻:
    - 最大2.5 Ω

    3. 产品特点和优势


    - 高频性能: 非磁性核心设计使得这些电感器非常适合用于高频应用。
    - 焊接能力: 可以进行回流焊或浸焊,便于组装。
    - 广泛应用: 从小型封装到大型封装的广泛线阵列,适合多种安装需求。
    - 环保材料: 符合RoHS标准,减少有害物质使用。

    4. 应用案例和使用建议


    - 应用场景:
    - 射频电路设计,例如手机和无线通信设备中的天线匹配网络。

    - 使用建议:
    - 在存储时应注意控制温度和湿度,以保持最佳性能。
    - 在高湿度环境下长时间存放后,使用前需确认焊接性能。

    5. 兼容性和支持


    - 兼容性:
    - 这些电感器与多数PCB和组装工艺高度兼容,适用于大多数电子产品设计。
    - 支持和服务:
    - 厂商提供详细的使用手册和技术支持,确保客户能够在整个生命周期内获得帮助。

    6. 常见问题与解决方案


    - 问题1: 存储期间氧化导致的焊接不良。
    - 解决方案: 确保在接收后6个月内使用,或者使用前重新测试焊接性能。

    - 问题2: 温度过高导致的焊接失败。
    - 解决方案: 遵循推荐的回流焊曲线,避免超过规定的峰值温度和时间。

    7. 总结和推荐


    固定电感器(芯片电感器)以其出色的高频性能、焊接能力和广泛的适用性在市场上脱颖而出。其优良的电气特性和合理的成本使其成为射频电路设计的理想选择。然而,在使用前需要仔细检查存储条件,确保最佳的性能表现。强烈推荐使用该产品,特别是对于需要处理高频信号的应用场合。

ELJNC27NKF参数

参数
容差 ±10%
直流电阻(DCR) 470mΩ
额定电流 230mA
Q值 15@100MHz
测试频率 100MHz
电感值 27nH
饱和电流(LSAT) -
自谐振频率(SRF) 1.15GHz
长*宽*高 2.5mm*2mm*1.8mm
通用封装 1008
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

ELJNC27NKF厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ELJNC27NKF数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电感 PANASONIC ELJNC27NKF ELJNC27NKF数据手册

ELJNC27NKF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3374 ¥ 2.8239
10+ $ 0.2513 ¥ 2.1032
100+ $ 0.2026 ¥ 1.6955
500+ $ 0.1897 ¥ 1.5882
1000+ $ 0.1808 ¥ 1.513
2000+ $ 0.1667 ¥ 1.395
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
