ETQP3M1R0KVP

产品分类: 贴片电感
厂牌: PANASONIC
产品描述: 100KHz 14.1A 9A 16 1μH 10.56mΩ ±20% 0530 贴片安装 5.5mm*5mm*3mm
供应商型号: 26M-ETQP3M1R0KVP
供应商: 云汉优选
标准整包数: 1

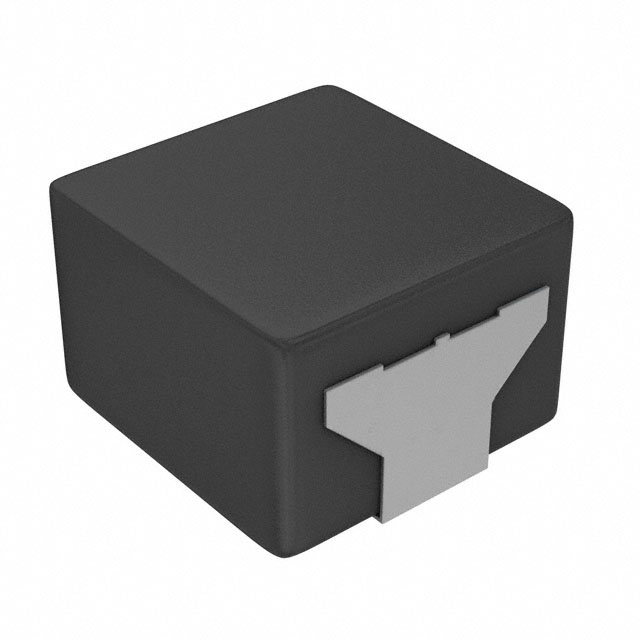

PANASONIC 贴片电感 ETQP3M1R0KVP

ETQP3M1R0KVP概述


    产品简介


    Power Choke Coils(功率扼流圈)
    产品类型:功率扼流圈是专门设计用于处理高电流和高温的电感器。它们在多种电子设备中扮演着关键角色,特别是在需要稳定直流电流的应用场合中。
    主要功能:
    - 滤波噪声,尤其适用于各种驱动电路。
    - 在Boost-Converter、Buck-Converter DC/DC转换中提供必要的电感值。
    - 高温环境下保持稳定性,适用于最高155°C的操作温度。
    应用领域:
    - 自动驾驶汽车及其他汽车电子产品。
    - 工业控制设备。
    - 通信基础设施。
    - 计算机电源管理设备。

    技术参数


    以下是这些产品的主要技术规格和性能参数:
    | 参数 | 值 |

    | 尺寸 | 5.5×5.0×3.0mm(小尺寸) |
    6.4×6.0×3.0mm(标准尺寸) |
    8.5×8.0×4.0mm(大尺寸) |
    10.7×10.0×4.0mm(特大尺寸) |
    | 电感值(μH) | 0.33~47 μH |
    | 电流(A) | 最大额定电流为35A |
    | 温度范围 | -55°C 至 +155°C(包含自热升)|
    | 其他规格 | 低DC电阻、低涡电流损耗 |

    产品特点和优势


    这些Power Choke Coils具备以下特点和优势:
    - 高热稳定性:可承受高达155°C的环境温度,适合严苛的工作条件。
    - 高可靠性:通过新型一体化结构提高了抗振性能。
    - 优异的偏置电流特性:采用铁合金磁材料制成,具有出色的电感稳定性。
    - 低噪声:金属复合芯使得无间隙结构成为可能,从而降低了蜂鸣声。
    - 高效率:低DC绕组电阻和低芯涡流损耗提升了整体效率。
    - 屏蔽设计:有效的电磁干扰屏蔽。
    - 兼容性强:符合AEC-Q200汽车标准和RoHS标准。
    - 包装量:标准包装量根据型号不同而变化,每盒4000个或1000个不等。

    应用案例和使用建议


    这些Power Choke Coils已在多种应用场景中得到验证,包括:
    - 汽车电力系统:提升电动汽车电池管理系统效率。
    - 工业自动化:提供稳定的直流电流输出,确保设备正常运行。
    - 通信设施:过滤高频噪声,保证信号传输质量。
    使用建议:
    - 确保安装在合适的工作温度范围内,避免超出额定范围。
    - 注意散热设计,尤其是在高电流情况下,避免过热影响性能。

    兼容性和支持


    这些产品能够与多种电子元器件及设备兼容。制造商提供了详尽的支持文档和技术支持服务,以确保用户能够充分利用这些产品的性能优势。

    常见问题与解决方案


    1. 问题:电感器在高电流下饱和。
    - 解决方案:检查应用中的电流等级是否超过规格要求,必要时选择更高电流等级的产品。
    2. 问题:温度过高导致性能下降。
    - 解决方案:优化散热设计,避免工作环境温度超出规范范围。
    3. 问题:电磁干扰影响其他电子设备。
    - 解决方案:考虑增加屏蔽措施,确保良好接地。

    总结和推荐


    这些Power Choke Coils以其卓越的高温稳定性和可靠性脱颖而出,在汽车和工业应用中表现出色。其独特的电感稳定性和高效性使其成为高性能电源管理和噪声过滤的理想选择。对于需要在恶劣环境中保持稳定工作的应用来说,这些产品无疑是最佳选择。因此,强烈推荐在相关项目中使用这些Power Choke Coils。

ETQP3M1R0KVP参数

参数
直流电阻(DCR) 10.56mΩ
额定电流 9A
Q值 16
测试频率 100KHz
电感值 1μH
饱和电流(LSAT) 14.1A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 5.5mm*5mm*3mm
通用封装 0530
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ETQP3M1R0KVP厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ETQP3M1R0KVP数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电感 PANASONIC ETQP3M1R0KVP ETQP3M1R0KVP数据手册

ETQP3M1R0KVP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.9934
10+ ¥ 2.8925
100+ ¥ 2.6947
500+ ¥ 2.2181
1000+ ¥ 1.7683
库存: 13210
起订量: 1 增量: 4000
交货地:
最小起订量为:1
合计: ¥ 2.99
