ECQB1H103JF3

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 10nF ±5% 涤纶 50V 通孔安装 7mm*3mm*7mm
供应商型号: CSCS-ECQB1H103JF3
供应商: 海外现货
标准整包数: 1

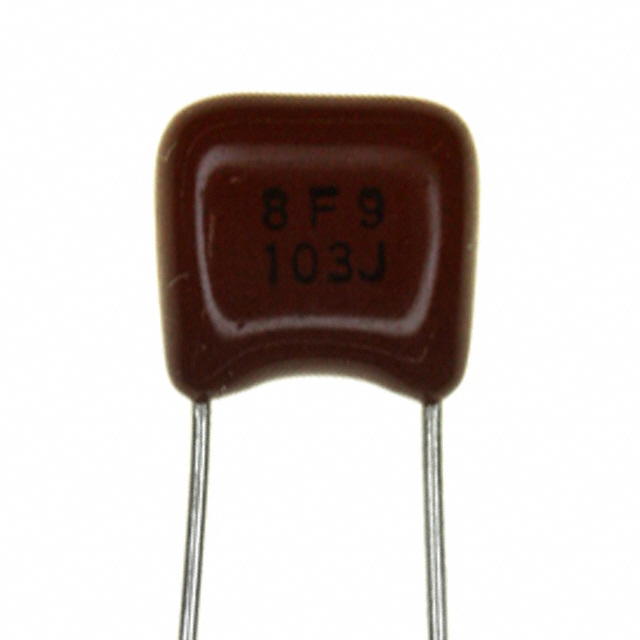

PANASONIC 薄膜电容 ECQB1H103JF3

ECQB1H103JF3概述


    产品简介


    本产品为聚酯薄膜电容器(Polyester Film Capacitor),型号为ECQB(F),属于塑料薄膜电容器的一种。该系列电容器专为高密度插入式应用设计,具有体积小、无感性结构优异的电气特性等特点。主要适用于通用场合,广泛应用于通信、消费电子、工业控制等领域。

    技术参数


    - 额定电压:50 VDC, 63 VDC, 100 VDC, 200 VDC
    - 电容范围:0.00010 µF 至 0.47 µF
    - 温度范围:–40°C 至 +105°C(含单元表面温升)
    - 容差:±5% (J), ±10% (K)
    - 绝缘电阻(IR):
    - ≤0.33 µF:20°C下≥30000 MΩ,50 VDC,60 s
    - >0.33 µF:20°C下≥10000 MΩ·µF,100 VDC,60 s
    - 损耗因子(tan δ):≤0.8% (1 kHz, 20°C),100 VDC时≤1.0%
    - 耐压能力:额定电压的250%,持续1至5秒

    产品特点和优势


    1. 体积小巧:适合空间受限的设计环境。
    2. 高性能:无感性结构保证极低的寄生效应。
    3. 环保合规:符合RoHS指令。
    4. 宽泛的电容和电压范围:满足多种应用场景需求。
    5. 可靠性高:在严苛环境下仍能保持稳定性能。

    应用案例和使用建议


    应用案例
    - 消费电子:如音响设备、电视、路由器等。
    - 工业控制:用于电源滤波、信号耦合等。
    - 通信设备:网络设备、基站天线的滤波与信号调节。
    使用建议
    - 在高湿度环境中,需采取适当的防潮措施以延长使用寿命。
    - 当电容器用于交流电路时,应参考额定直流电压对应的允许交流电压值,确保安全运行。
    - 高频应用中,选择更低损耗因子的产品可提升整体效率。

    兼容性和支持


    - 兼容性:本产品与各种标准PCB设计完全兼容,适合批量自动化生产和安装。
    - 支持服务:制造商提供详尽的技术咨询、定期维护和技术升级支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致性能下降 | 确保良好散热条件,避免过载运行 |
    | 接触不良引发断路 | 检查焊接质量,重新焊接连接点 |
    | 电容容量不准确 | 重新测试并更换不合格产品 |

    总结和推荐


    综合来看,ECQB(F)系列聚酯薄膜电容器凭借其紧凑设计、卓越性能和高可靠性,在通用电子领域具备显著的竞争优势。对于需要高密度集成和严格性能要求的应用,此产品是理想的选择。因此,我们强烈推荐在相关项目中优先考虑使用该系列电容器。购买前请务必联系工厂确认最新规格和技术参数,确保产品满足特定需求。

ECQB1H103JF3参数

参数
电容值 10nF
容差 ±5%
介电材料 涤纶
额定电压-AC -
额定电压-DC 50V
ESR-等效串联电阻 -
长*宽*高 7mm*3mm*7mm
安装方式 通孔安装
应用等级 通用级
零件状态 停产
包装方式 盒装

ECQB1H103JF3厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECQB1H103JF3数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECQB1H103JF3 ECQB1H103JF3数据手册

ECQB1H103JF3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
501+ $ 0.936 ¥ 7.9092
1001+ $ 0.72 ¥ 6.084
库存: 1792
起订量: 535 增量: 1
交货地:
最小起订量为:501
合计: ¥ 3962.5
直接购买
加入购物车
