首页  >  产品百科  >  ECW-U1C274JB9

ECW-U1C274JB9

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 270nF ±5% 涤纶,聚乙烯萘酸酯 16V 2416 焊接安装,贴片安装 6mm*4.1mm*2mm
供应商型号: CEI-ECW-U1C274JB9
供应商: 海外现货
标准整包数: 1

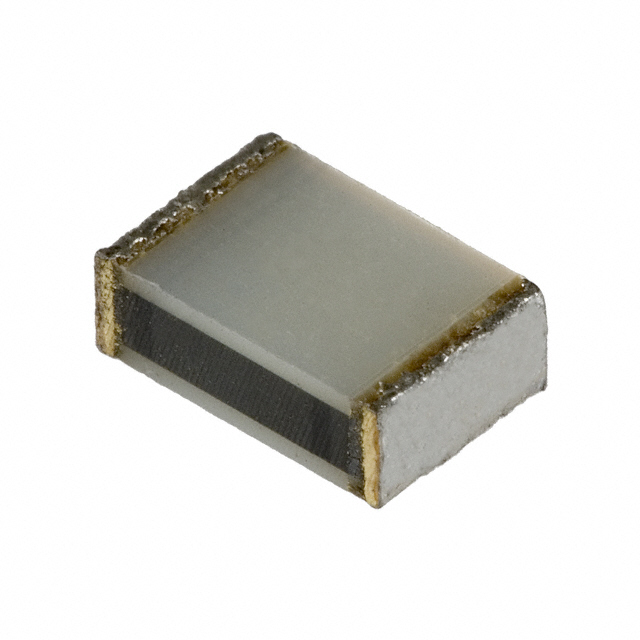

PANASONIC 薄膜电容 ECW-U1C274JB9

ECW-U1C274JB9概述

    # Panasonic Plastic Film Capacitors: ECWU(B) Type

    产品简介


    基本介绍
    Panasonic推出的塑料薄膜电容器,型号为ECWU(B),是一种适用于多种电子电路应用的高性能电容器。该产品采用无模具结构设计,具有出色的稳定性和可靠性。其主要功能包括耦合、旁路和通用目的应用,广泛应用于消费电子、工业自动化、汽车电子等多个领域。

    技术参数


    尺寸及规格
    - 尺寸范围:最小尺寸为3.2 x 1.6 mm,最大尺寸为6.0 x 4.1 mm(长x宽)。
    - 高度范围:0.8 mm 至 2.8 mm。
    - 封装代码:不同尺寸对应不同的封装代码,如H1、H2、H3、G1、G2、G3、E1、E2、E3a、E3和D1-D4。
    电气特性
    - 额定电压:16 VDC、50 VDC、100 VDC。
    - 电容范围:0.001 µF 到 0.47 µF。
    - 电容公差:±5%(J级)。
    - 耐压:额定电压的175%(1到5秒内)。
    - 绝缘电阻:
    - 16 VDC:≥3000 MΩ(20°C,10 VDC,60秒)。
    - 50 VDC:≥3000 MΩ(20°C,50 VDC,60秒)。
    - 100 VDC:≥3000 MΩ(20°C,100 VDC,60秒)。
    - 介电损耗因子:≤1.0%(20°C,1 kHz)。
    环境条件
    - 工作温度范围:-55°C 到 +105°C。
    - 焊接条件:再流焊温度最高为240°C,超过210°C时持续时间不超过30秒。

    产品特点和优势


    独特功能
    - 无模具结构:减少了生产过程中的复杂性,提高了制造效率。
    - 小型化设计:最小尺寸仅为3.2 x 1.6 mm,适合紧凑型设计需求。
    - 高可靠性:在高温和高湿度环境下具有良好的稳定性。
    市场竞争力
    - 广泛的适用性:适用于多种电子产品,如消费电子、工业自动化和汽车电子等。
    - 可靠的安全性能:符合严格的电气和机械测试标准,确保长期使用安全可靠。

    应用案例和使用建议


    实际应用
    - 耦合应用:适用于需要稳定电容值的高频电路。
    - 旁路应用:用于滤除电源中的噪声,提高信号质量。
    - 通用目的应用:可作为通用电容器,广泛应用于各类电子设备。
    使用建议
    - 在高温环境中使用时,建议选择较高额定电压的型号以确保稳定性。
    - 为了获得最佳焊接效果,建议遵循手册中的再流焊条件。

    兼容性和支持


    兼容性
    - 该产品与大多数现代电子制造设备兼容,适合自动插入和装配。
    - 详细的信息请参考手册中的贴带规范。
    厂商支持
    - 用户可以随时联系制造商的技术支持团队获取技术支持和咨询服务。

    常见问题与解决方案


    问题及解决方案
    1. Q: 如何选择合适的电容器额定电压?
    A: 根据实际应用中的工作电压来选择,建议工作电压至少为电容器额定电压的75%以上。
    2. Q: 如何正确进行再流焊?
    A: 遵循手册中的焊接条件,最高温度不超过240°C,超过210°C的温度保持时间不超过30秒。
    3. Q: 如何测量绝缘电阻?
    A: 使用标准的电气测试设备,在规定的条件下(如20°C,10 VDC,60秒)进行测量。

    总结和推荐


    综合评估
    Panasonic的ECWU(B)型塑料薄膜电容器具有小巧的设计、高可靠性和广泛应用的特点,适用于多种电子电路应用。其稳定的性能和高安全性使其在市场上具备较强的竞争力。
    推荐使用
    鉴于其卓越的性能和广泛的应用范围,强烈推荐使用Panasonic ECWU(B)型塑料薄膜电容器。无论是对于普通用户还是专业工程师,它都是一个可靠的选择。

ECW-U1C274JB9参数

参数
电容值 270nF
容差 ±5%
介电材料 涤纶,聚乙烯萘酸酯
ESR-等效串联电阻 -
额定电压-AC -
额定电压-DC 16V
长*宽*高 6mm*4.1mm*2mm
通用封装 2416
安装方式 焊接安装,贴片安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装

ECW-U1C274JB9厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECW-U1C274JB9数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECW-U1C274JB9 ECW-U1C274JB9数据手册

ECW-U1C274JB9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.196 ¥ 10.1062
500+ $ 1.053 ¥ 8.8979
1000+ $ 0.897 ¥ 7.5797
库存: 2000
起订量: 248 增量: 1
交货地:
最小起订量为:100
合计: ¥ 1010.62
