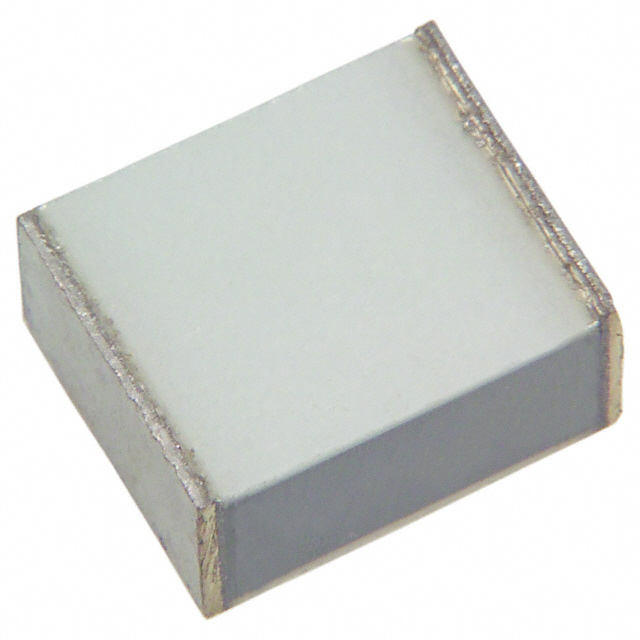

ECW-U2474KCV

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 470nF ±10% 涤纶,聚乙烯萘酸酯 250V 125V 3931 焊接安装,贴片安装 9.8mm*8mm*5.5mm
供应商型号: CEI-ECW-U2474KCV
供应商: 海外现货
标准整包数: 1
PANASONIC 薄膜电容 ECW-U2474KCV

ECW-U2474KCV概述

    # 塑料薄膜电容器产品技术手册解读

    一、产品简介


    塑料薄膜电容器是一种采用堆叠金属化的PEN薄膜作为介质的无外壳结构电容器。这种电容器具有体积小、适用于回流焊接、符合RoHS标准等特点。它主要用于耦合和旁路应用,是电子设备中常见的基础元件之一。
    产品类型:
    - 塑料薄膜电容器
    - 额定电压:100VDC、250VDC、630VDC
    - 容量范围:0.001μF至1.0μF
    主要功能:
    - 滤波、耦合、旁路和储能等基本电学功能。
    应用领域:
    广泛应用于消费电子、工业控制、通信设备及汽车电子等领域。

    二、技术参数


    以下是根据技术手册整理出的关键技术参数:
    | 参数 | 规格说明 |

    | 工作电压 | 100VDC、250VDC、630VDC |
    | 温度范围 | -55℃至+125℃ |
    | 绝缘电阻 | ≥1000 MΩ·μF(100VDC,20℃,60秒) |
    | 损耗角正切(tanδ) | ≤1.0%(20℃,1kHz) |
    | 容值公差 | ±5%(J),±10%(K) |
    | 最大焊锡温度 | 250℃(回流焊接,温度超过217℃时间不超过60秒) |
    注意事项:
    - 在使用交流电压时,请注意其最大额定值对应的实际交流有效值(RMS),见手册中表格“允许交流电压(RMS)对应直流电压额定值”。
    - 容值范围为0.001μF至1.0μF,具体型号需咨询厂家。

    三、产品特点和优势


    独特功能:
    - 小巧尺寸设计,适合高密度组装需求。
    - 支持自动化回流焊接工艺,提升生产效率。
    - 符合RoHS标准,环保友好。
    市场竞争力:
    - 在低电压和中等容值范围具有良好的性价比,尤其适合对空间要求较高的应用场合。
    - 良好的热稳定性与长寿命,使其在严苛环境下仍能可靠工作。

    四、应用案例和使用建议


    典型应用场景:
    1. 滤波电路:用于电源模块的滤波,改善供电质量。
    2. 耦合电路:隔离信号通路中的直流分量,保证信号传输的准确性。
    3. 旁路电路:吸收高频噪声,提高系统的抗干扰能力。
    使用建议:
    - 当容值低于0.33μF时,优先选择较小封装(如代码E1)。
    - 当需要更高耐压时,可选用250VDC或630VDC等级的产品,但要注意温升的影响。
    - 在高温环境中,确保绝缘电阻满足要求,避免因介质老化导致性能下降。

    五、兼容性和支持


    兼容性:
    - 与主流PCB布局工具完全兼容,易于进行自动贴片安装。
    - 可与其他相同规格的无源器件串联或并联使用。
    厂家支持:
    - 提供详细的技术文档和全面的应用指南。
    - 如有任何安全问题或技术支持需求,请及时联系官方客服。

    六、常见问题与解决方案


    问题1:为什么回流焊接后电容性能出现异常?
    解决方案:检查回流焊接条件是否符合规范,特别是温度和时间限制。焊接温度过高可能损坏内部介质材料。
    问题2:如何判断绝缘电阻是否合格?
    解决方案:通过万用表或专用测试仪测量绝缘电阻,确保达到≥1000 MΩ·μF的标准。
    问题3:长时间使用后电容性能衰减怎么办?
    解决方案:定期检测容量变化情况,若发现显著偏差,则需更换新电容;同时注意避免长期处于极限工作条件下运行。

    七、总结和推荐


    优点综述:
    - 高可靠性,适用于多种复杂工况。
    - 小型化设计便于节省板级空间。
    - 易于集成且成本效益显著。
    推荐结论:
    综合来看,这款塑料薄膜电容器无论是在性能指标还是应用灵活性方面都表现出色,非常适合各类电子设备的设计选型。强烈推荐给需要高性能电容的工程师和技术人员!

    如果您有进一步的需求或疑问,欢迎随时联系我们获取更专业的指导!

ECW-U2474KCV参数

参数
电容值 470nF
容差 ±10%
介电材料 涤纶,聚乙烯萘酸酯
ESR-等效串联电阻 -
额定电压-AC 125V
额定电压-DC 250V
长*宽*高 9.8mm*8mm*5.5mm
通用封装 3931
安装方式 焊接安装,贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ECW-U2474KCV厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECW-U2474KCV数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECW-U2474KCV ECW-U2474KCV数据手册

ECW-U2474KCV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 3.601 ¥ 30.4285
100+ $ 3.198 ¥ 27.0231
500+ $ 2.795 ¥ 23.6178
1000+ $ 2.405 ¥ 20.3223
库存: 869
起订量: 83 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1521.42
