ECW-FE2W104J

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 100nF ±5% 聚丙烯,金属化 450V 通孔安装 13mm*5mm*10.5mm
供应商型号: ECW-FE2W104J
供应商: Master
标准整包数: 2000

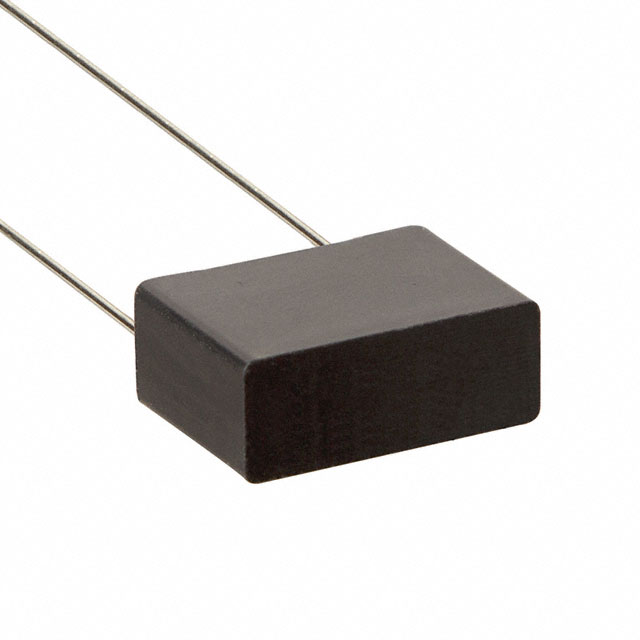

PANASONIC 薄膜电容 ECW-FE2W104J

ECW-FE2W104J概述


    产品简介


    塑料薄膜电容器是一种广泛应用于电子电路中的无源元件,采用镀金属聚丙烯薄膜制造,外壳材料为阻燃塑料。它们体积小巧,具有优异的频率特性,低损耗,具备阻燃特性和非可燃树脂,声音噪音低,且符合RoHS标准。这些电容器特别适用于活动滤波电路和高频电路。本系列包括标准型和特殊引线间距的产品。

    技术参数


    | 规格 | 详细参数 |

    | 额定电压 [DC] | 450 V,630 V |
    | 绝缘电阻 (IR) | 0.33 μF 以上:≥ 10,000 MΩ·μF |
    0.33 μF 以下:≥ 30,000 MΩ |
    | 耐压 | 400 Vp-p,峰值至峰值电压小于 630 Vo-p(温度超过 85°C时,每上升1°C额定电压下降1.25%) |
    | 损耗角正切 (tan δ) | ≤ 0.1%(20°C,1kHz)|
    | 容量容差 | J:±5%,K:±10% |
    | 容量范围 | 0.1 μF 至 4.7 μF |
    | 工作温度范围 | -40°C 至 +105°C(温度超过 85°C时,每上升1°C额定电压下降1%) |

    产品特点和优势


    - 小尺寸:适合紧凑型设计,便于集成到各种电路板中。
    - 优秀频率特性:适合高频应用,如无线通信和音频放大器。
    - 低损耗:提高能源效率,减少热损失。
    - 阻燃塑料外壳和非可燃树脂:提高安全性和可靠性。
    - 低音噪声:适合音频应用。
    - RoHS合规:符合环保标准,易于回收处理。

    应用案例和使用建议


    应用案例
    1. 活动滤波电路:用于无线通信系统中的滤波器,确保信号的纯净度。
    2. 高频电路:适用于高速数据传输线路中的滤波和去耦。
    使用建议
    - 在使用交流电压时,请注意交流电压的有效值不得超过直流电压额定值对应的交流电压最大值。参见手册中的“交流电压对应直流电压的有效值”部分。
    - 建议在高温环境下降低电容器的工作电压,以避免因过热导致损坏。
    - 对于某些应用,如高功率放大器,考虑使用额外的散热措施以延长使用寿命。

    兼容性和支持


    这些电容器与其他常见的电子元器件兼容,并提供全面的技术支持。如果您有任何疑问或需要进一步的技术咨询,请联系我们的技术支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 交流电压超出直流电压额定值对应的最大有效值 | 请参考手册中的相应部分,降低电压使用或更换更高耐压等级的电容器。 |
    | 温度过高导致电容器失效 | 降低电压使用,增加散热措施,例如使用散热片或风扇。 |
    | 电容器安装不稳定 | 确保焊接点牢固,使用适当的固定夹或其他支撑装置来保持电容器稳定。 |

    总结和推荐


    总体而言,这款塑料薄膜电容器凭借其紧凑的体积、优秀的频率特性、低损耗等特性,在高频和滤波应用中表现出色。这些电容器非常适合用于无线通信、音频放大器和其他需要高性能和可靠性的场合。鉴于其优越的性能和广泛的应用范围,强烈推荐在相关项目中选用此款产品。

ECW-FE2W104J参数

参数
电容值 100nF
容差 ±5%
介电材料 聚丙烯,金属化
额定电压-DC 450V
ESR-等效串联电阻 -
额定电压-AC -
长*宽*高 13mm*5mm*10.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

ECW-FE2W104J厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECW-FE2W104J数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECW-FE2W104J ECW-FE2W104J数据手册

ECW-FE2W104J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1743 ¥ 1.4492
4000+ $ 0.167 ¥ 1.3874
6000+ $ 0.1644 ¥ 1.34
8000+ $ 0.1531 ¥ 1.2536
26000+ $ 0.1509 ¥ 1.2354
50000+ $ 0.1485 ¥ 1.2164
100000+ $ 0.1485 ¥ 1.2164
库存: 2000
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 2898.4
