ECQE1564KF

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 560nF ±10% 涤纶 100V 63V 通孔安装 12mm*5.5mm*11.9mm
供应商型号: ECQE1564KF
供应商: TME
标准整包数: 500

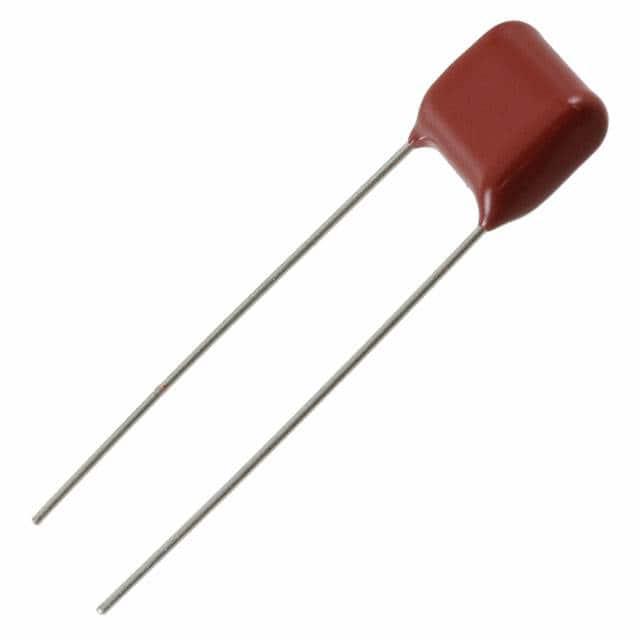

PANASONIC 薄膜电容 ECQE1564KF

ECQE1564KF概述

    电子元器件产品技术手册:聚酯薄膜电容器

    1. 产品简介


    产品类型:本产品为聚酯薄膜电容器(Metallized Polyester Film Capacitor),属于塑料薄膜电容器的一种。这类电容器主要用于直流和交流电路中,提供稳定且可靠的电容值,适用于广泛的电子产品应用领域。
    主要功能:聚酯薄膜电容器的主要功能是存储和释放电荷,提供稳定的电容值以保证电路的正常运行。此外,它还具备良好的耐热性、自修复能力和阻燃特性,适用于高可靠性需求的应用场合。
    应用领域:广泛应用于消费电子、工业控制、汽车电子、医疗设备等领域,例如电源管理、电机驱动、传感器接口、音响设备等。

    2. 技术参数


    - 额定电压:
    - 直流电:100 V.DC, 250 V.DC, 400 V.DC, 630 V.DC, 1000 V.DC, 1250 V.DC
    - 交流电:125 V.AC, 250 V.AC
    - 电容范围:
    - 直流电:0.56 μF 至 10.0 μF(100 V.DC),0.010 μF 至 0.27 μF(250 V.DC),0.010 μF 至 0.10 μF(1000 V.DC)
    - 交流电:0.010 μF 至 0.068 μF(125 V.AC),0.010 μF 至 2.2 μF(250 V.AC)
    - 电容公差:±5% (J),±10% (K)
    - 损耗角正切(tan δ):<1.0%(20°C,1kHz)
    - 耐压能力:
    - 100 V.DC 至 630 V.DC:端子间:额定电压(V.DC) × 150%,持续60秒
    - 1000 V.DC,1250 V.DC:端子间:额定电压(V.DC) × 175%,持续2至5秒或1000 V.AC,持续60秒
    - 125 V.AC,250 V.AC:端子间:额定电压(V.AC) × 230%,持续60秒
    - 绝缘电阻(IR):
    - 100 V.DC 至 630 V.DC:C < 0.33 μF:IR > 9000 MΩ(20°C,100 V.DC,60秒),C > 0.33 μF:IR > 3000 MΩ·μF
    - 1000 V.DC,1250 V.DC:IR > 10000 MΩ(20°C,100 V.DC,60秒)
    - 125 V.AC,250 V.AC:C < 0.47 μF:IR > 2000 MΩ(20°C,500 V.DC,60秒),C > 0.47 μF:IR > 3000 MΩ·μF(20°C,100 V.DC,60秒)

    3. 产品特点和优势


    - 自修复特性:即使发生局部放电,电容器仍能自我修复,维持电容值稳定。
    - 优异的电气特性:具备低损耗角正切值,确保高效能量转换。
    - 阻燃环氧树脂涂层:在高温环境下具备良好的防火特性。
    - 符合RoHS指令:环保无铅,适合现代电子产品生产标准。
    - 通用型应用:广泛适用于各种标准及特殊电路需求。

    4. 应用案例和使用建议


    应用案例:
    - 点火装置:在汽车引擎点火系统中,这些电容器可以提供所需的电压脉冲,保证点火系统的可靠运行。
    - 电源滤波:在开关电源中,用于滤除高频干扰,确保输出电压的稳定性。

    使用建议:
    - 在安装时,注意电容器的额定电压和电容值要符合设计要求,避免过压导致电容器失效。
    - 避免长时间暴露于高温环境中,否则可能导致电容器性能下降或损坏。
    - 使用前,请仔细检查电容器的实际电气特性和尺寸是否符合设计要求,确保其能够正常工作。

    5. 兼容性和支持


    - 兼容性:该产品具有广泛的兼容性,可与多种电子元器件和设备配套使用。
    - 厂商支持:提供详细的安装指南和技术支持,确保客户能够在使用过程中获得必要的帮助。

    6. 常见问题与解决方案


    - 问题1:电容器过热
    - 解决方法:检查电容器的使用环境,避免过热。如需长时间工作在高温环境中,请选用具有更高耐温等级的型号。

    - 问题2:电容器性能下降
    - 解决方法:更换损坏的电容器,确保所选型号与电路匹配。同时,定期检查电容器的电气特性和外观状态。
    - 问题3:接线错误
    - 解决方法:严格按照电容器的技术手册进行接线,确保正确的连接方式。

    7. 总结和推荐


    综合评估:聚酯薄膜电容器以其优良的电气特性、自修复功能和广泛的应用范围,在市场上具有很高的竞争力。尤其适用于需要高可靠性、高性能电容的各类电子设备中。
    推荐使用:鉴于其卓越的性能和广泛应用,强烈推荐在各种高可靠性需求的电子产品中采用此类电容器。

ECQE1564KF参数

参数
电容值 560nF
容差 ±10%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 63V
额定电压-DC 100V
长*宽*高 12mm*5.5mm*11.9mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ECQE1564KF厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECQE1564KF数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECQE1564KF ECQE1564KF数据手册

ECQE1564KF封装设计

查看详情并下载
Symbol
Footprint
3D Model
