ECWFE2J105JA

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 1μF ±5% 聚丙烯 630V 通孔安装 26mm*10mm*17mm
供应商型号: ECWFE2J105JA
供应商: 国内现货
标准整包数: 10

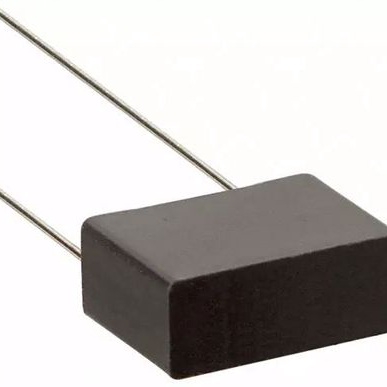

PANASONIC 薄膜电容 ECWFE2J105JA

ECWFE2J105JA概述

    电子元器件产品技术手册

    产品简介


    塑料薄膜电容器
    本手册详细介绍了我们公司生产的塑料薄膜电容器,它们采用金属化聚丙烯薄膜制成,并具备阻燃塑料外壳。这种电容器凭借其紧凑的设计和卓越的电气特性,在各类电路中得到了广泛应用。
    产品主要特点及应用领域:
    - 小巧尺寸
    - 优秀的频率特性
    - 低损耗
    - 阻燃塑料外壳和非可燃树脂
    - 低噪音
    - 符合RoHS标准
    - 主要用于主动滤波电路和高频电路

    技术参数


    - 额定电压:450V DC / 630V DC
    - 绝缘电阻(IR):
    - ≤ 0.33μF :≥ 9,000 MΩ
    - > 0.33μF :≥ 10,000 MΩ·μF 或 ≥ 30,000 MΩ
    - 耐压:
    - 630V DC
    - 450V DC
    - 损耗因子(tan δ):
    - 20℃, 1kHz时 ≤ 0.1%
    - 容差:
    - ±5% (J)
    - ±10% (K)
    - 电容范围:
    - 0.1μF 到 2.2μF (450V DC)
    - 0.1μF 到 4.7μF (630V DC)
    - 工作温度范围:
    - -40℃ 至 +105℃
    - 降额率:
    - 超过85℃,额定电压每增加1℃降额1%
    - 超过85℃,额定电压每增加1℃降额1.25%

    产品特点和优势


    本款塑料薄膜电容器具有诸多优势,包括低噪音、小尺寸、高可靠性和良好的频率响应。它特别适用于高频电路和滤波器设计,这使得它在市场上具有很高的竞争力。同时,符合RoHS标准也意味着它们环保无害,适用于更多应用场景。

    应用案例和使用建议


    典型应用场景:
    - 主动滤波电路:用于信号处理中消除噪声干扰,提升系统整体性能。
    - 高频电路:适合各种无线通信设备、雷达系统等对频率要求高的场合。
    使用建议:
    - 确保电容器的工作电压不超过其标称值,并且注意散热管理以避免因过热导致失效。
    - 在交流电路中应用时,要特别关注其容许的交流电压峰值,具体数值可以参考手册中相应页面。

    兼容性和支持


    兼容性:
    此款电容器与其他常见的电子产品兼容良好,但在特定应用中可能需要考虑与其他组件的配合。
    支持服务:
    我们的技术支持团队提供全面的支持服务,包括技术咨询、故障排除以及定制需求满足等。请在遇到任何疑问或问题时及时联系我们。

    常见问题与解决方案


    问题一:电容器工作温度范围是多少?
    解答:工作温度范围为-40℃至+105℃。
    问题二:如何确保电容器的使用寿命?
    解答:正确选择适用的额定电压和容量,避免超过额定工作温度,并合理布局以利于散热。

    总结和推荐


    通过对比分析可见,这款塑料薄膜电容器不仅性能卓越,而且具备广泛的适应性。它的设计和材料选择使其能够应对严苛的工作条件,从而保证长期稳定运行。鉴于上述优点,我们强烈推荐将这款产品用于各种高频电路及滤波器设计项目中。如需进一步了解或购买,请联系我们的销售代表获取详细资料和技术支持。

ECWFE2J105JA参数

参数
电容值 1μF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC -
额定电压-DC 630V
长*宽*高 26mm*10mm*17mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

ECWFE2J105JA厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECWFE2J105JA数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECWFE2J105JA ECWFE2J105JA数据手册

ECWFE2J105JA封装设计

查看详情并下载
Symbol
Footprint
3D Model
