ECQE2224KB3

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 220nF ±10% 涤纶 250V 通孔安装 10.3mm*5.4mm*15.1mm
供应商型号: 3339700
供应商: 海外现货
标准整包数: 1

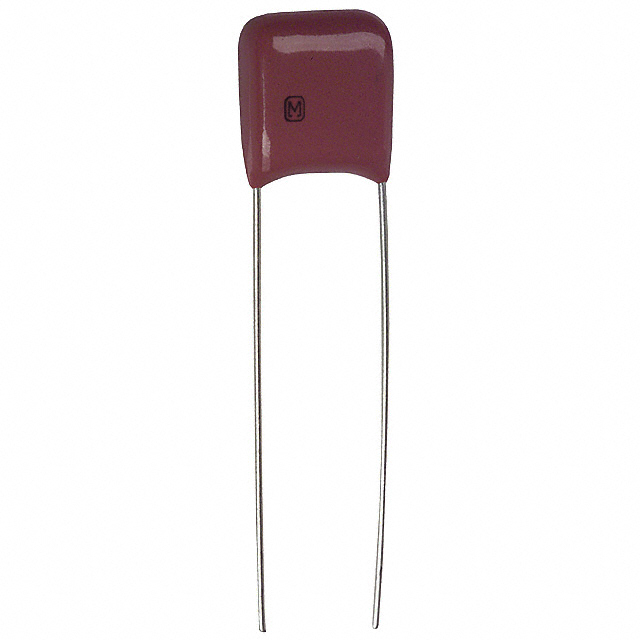

PANASONIC 薄膜电容 ECQE2224KB3

ECQE2224KB3概述

    金属化聚酯薄膜电容器技术手册

    产品简介


    本产品为金属化聚酯薄膜电容器(Metallized Polyester Film Capacitor),属于塑料薄膜电容器系列。这类电容器采用了非感性结构,具有优良的电气特性。适用于一般用途的直流电路及交流电路。主要应用于CDI、点火装置等特定场合。

    技术参数


    - 类型:金属化聚酯薄膜电容器
    - 额定电压:直流250V,交流125V
    - 容值范围:
    - 直流:0.010μF到4.7μF(E12)
    - 交流:0.010μF到4.7μF(E12)
    - 容差:±5%(J),±10%(K)
    - 介质损耗:tan δ < 1.0%(20°C,1kHz)
    - 耐压:
    - 直流:端子间,250V(直流)×150%,60s
    - 交流:端子间,125V(交流)×230%,60s;端子对壳体,1500V(交流),60s
    - 绝缘电阻:
    - 直流:C<0.33μF时>9000MΩ(20°C,100V直流,60s);C>0.33μF时>3000MΩ·μF(20°C,100V直流,60s)
    - 交流:C<0.47μF时>2000MΩ(20°C,500V直流,60s);C>0.47μF时>3000MΩ·μF(20°C,100V直流,60s)

    产品特点和优势


    - 自愈性:当电容器内部发生短路时能够自行恢复
    - 小尺寸:体积小巧,便于安装和空间利用
    - 优异的电气特性:低介质损耗、高绝缘电阻
    - 阻燃环氧树脂涂层:提高安全性和可靠性
    - 符合RoHS指令:环保无毒

    应用案例和使用建议


    - 通用应用:广泛用于各种电路设计,尤其是需要小型电容器的地方
    - 特殊用途:如用于CDI(点火系统)、点火装置等对电容器有特殊要求的场合
    使用建议:
    - 确保在适当的工作环境中使用,防止过高的温度导致性能下降。
    - 避免将电容器暴露于过高湿度环境中,以防影响其寿命和稳定性。
    - 在选择电容器时需注意其额定电压与实际工作电压的匹配,确保安全使用。

    兼容性和支持


    - 本产品与多种电路板和模块具有良好的兼容性,适用于广泛的电子产品。
    - 厂商提供全面的技术支持和售后服务,用户可以联系官方获取详细资料和技术指导。

    常见问题与解决方案


    - 问题一:电容器出现过热现象。
    - 解决方案:检查工作环境温度是否超出允许范围,调整电路以降低工作温度。
    - 问题二:电容器容量下降。
    - 解决方案:检查是否有短路发生,更换损坏部件并重新校准电路。
    - 问题三:电容器失效。
    - 解决方案:联系制造商进行维修或更换,避免因电容器失效导致更严重的电路问题。

    总结和推荐


    综上所述,这款金属化聚酯薄膜电容器在设计上具有诸多优点,不仅具备优秀的电气特性,还提供了良好的自愈能力和安全防护。对于需要高可靠性和长寿命的小型电容器需求,这款产品是一个极佳的选择。因此,我们强烈推荐使用此款电容器,它将在您的电子项目中发挥重要作用。

ECQE2224KB3参数

参数
电容值 220nF
容差 ±10%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC -
额定电压-DC 250V
长*宽*高 10.3mm*5.4mm*15.1mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

ECQE2224KB3厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECQE2224KB3数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECQE2224KB3 ECQE2224KB3数据手册

ECQE2224KB3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.3198
50+ ¥ 2.3198
库存: 1321
起订量: 22 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.31
