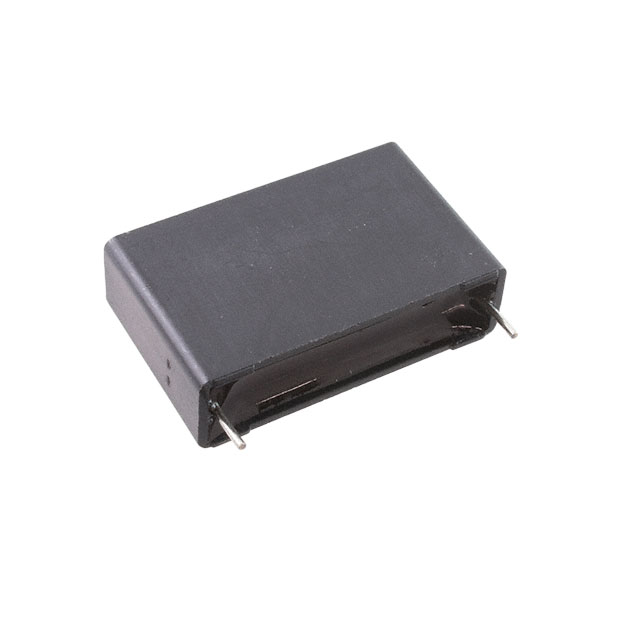

ECW-FE2J155QD

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 1.5μF ±10% 聚丙烯 630V 141V 通孔安装 31mm*11mm*21.5mm
供应商型号: P124902-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 薄膜电容 ECW-FE2J155QD

ECW-FE2J155QD概述

    Plastic Film Capacitors 技术手册

    产品简介


    塑料薄膜电容器采用非感应结构,使用镀金属聚丙烯膜并配有阻燃塑料外壳。这种电容器具有小巧的尺寸、出色的频率特性、低损耗、耐火焰特性、低噪声以及符合RoHS标准等特点。它们广泛应用于主动滤波电路和高频电路中,适合各种工业和消费电子产品。

    技术参数


    - 额定电压: 450V.DC 或 630V.DC
    - 绝缘电阻(IR):
    - ≤ 0.33 μF: IR ≥ 9,000 MΩ (20°C, 100V.DC, 60s)
    - > 0.33 μF: IR ≥ 10,000 MΩ·μF (20°C, 100V.DC, 60s) 或 IR ≥ 3,000 MΩ·μF (20°C, 500V.DC, 60s)
    - 耐压:
    - 630V.DC 和 450V.DC
    - 损耗因数(tan δ): ≤ 0.1% (20°C, 1kHz)
    - 容差: ±5% (J), ±10% (K)
    - 电容范围:
    - 0.1 μF 到 2.2 μF (450V.DC)
    - 0.1 μF 到 4.7 μF (630V.DC)
    - 工作温度范围: −40°C 至 +105°C
    - 温度补偿:
    - 超过85°C时,额定电压按1.0%/℃降额
    - 超过85°C时,额定电压按1.25%/℃降额

    产品特点和优势


    1. 小巧尺寸: 紧凑设计,便于集成到小体积设备中。
    2. 优异的频率特性: 在高频环境下表现出色。
    3. 低损耗: 能够有效减少能量损失,提高整体效率。
    4. 阻燃和不燃树脂: 具备高安全性,适用于需要防火要求的应用场合。
    5. 低噪声: 运行安静,无噪音干扰。
    6. RoHS合规: 符合环保标准,适用于绿色产品制造。

    应用案例和使用建议


    塑料薄膜电容器通常用于高频电路和滤波器中,例如音频设备、电源模块、通信系统和仪器仪表等。为了确保最佳性能,建议在高频应用中保持其工作温度低于额定值,并适当降低电压以避免击穿。此外,由于具有优良的电容稳定性和耐高温特性,它们适用于各种恶劣环境条件。

    兼容性和支持


    塑料薄膜电容器与其他电子元器件具有良好的兼容性,适用于多种应用场合。供应商提供全面的技术支持和维护服务,包括产品选择、使用指导和故障排除等。如果您有任何疑问或需要技术支持,请及时联系我们的客服团队。

    常见问题与解决方案


    1. 问题: 在交流电压下工作的电容器可能出现过热。
    - 解决方案: 确保在选择合适的电容器时考虑其额定电压和最大允许电压。

    2. 问题: 使用过程中出现异常噪音。
    - 解决方案: 检查安装是否正确,以及是否有其他干扰源。
    3. 问题: 容量稳定性不佳。
    - 解决方案: 检查温度范围和实际工作环境,确保其处于适宜的工作范围内。

    总结和推荐


    塑料薄膜电容器以其出色的小巧尺寸、频率特性、低损耗和高可靠性,在众多应用领域中展现出强大的竞争力。它们不仅能够满足严苛的工作环境要求,还能在高频电路和滤波器中提供卓越的性能表现。我们强烈推荐这款产品给所有需要高性能电容解决方案的设计工程师和技术采购人员。
    如果您需要更多详细信息或技术支持,请随时联系我们。

ECW-FE2J155QD参数

参数
电容值 1.5μF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 141V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 31mm*11mm*21.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

ECW-FE2J155QD厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECW-FE2J155QD数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECW-FE2J155QD ECW-FE2J155QD数据手册
