ECW-U2683V16

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 68nF ±5% 聚乙烯萘酸酯,聚酯,金属化 250V 2416 贴片安装 6mm*4.1mm*3.5mm
供应商型号: ECW-U2683V16
供应商: Master
标准整包数: 25

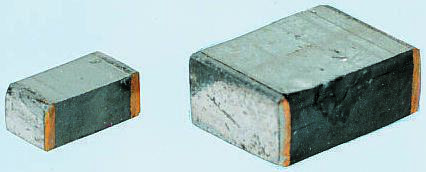

PANASONIC 薄膜电容 ECW-U2683V16

ECW-U2683V16概述

    Plastic Film Capacitors: Technical Handbook

    1. 产品简介


    塑料薄膜电容器(Plastic Film Capacitors)是一种广泛应用于数字用户线路(xDSL)等领域的电子元器件。这类电容器主要功能是进行直流阻隔(DC Blocking),适用于表面贴装技术(SMT)焊接工艺,且符合RoHS指令要求,适合在紧凑空间内使用。其主要应用领域包括通信设备、计算机外围设备以及其他需要直流阻隔的场合。

    2. 技术参数


    - 构造: 金属化聚酯膜叠层式无模结构
    - 额定电压: 250 V.DC
    - 电容范围: 0.0010 μF 至 0.12 μF(E12 系列)
    - 电容精度: ±5% (J)
    - 损耗角正切 (tan δ): <1.0% (20°C, 1 kHz)
    - 耐压: 400 V.DC, 60 秒
    - 绝缘电阻 (IR): >3000 MΩ (20°C, 100 V.DC, 60 秒)
    - 焊接条件: 回流焊温度不超过 250°C,至少 220°C 的温度下焊接时间不超过 60 秒
    - 工作温度范围: -55°C 到 +85°C
    - 封装尺寸: 0.0010 μF 到 0.12 μF,对应不同尺寸代码

    3. 产品特点和优势


    - 体积小巧: 适用于空间有限的应用场合。
    - 回流焊适用: 具备优异的焊接可靠性。
    - 符合RoHS: 适合环保需求高的应用环境。
    - 直流阻隔能力: 专门用于xDSL应用中的直流阻隔,如ADSL。

    4. 应用案例和使用建议


    - 推荐应用场景: 数字用户线路(xDSL)设备,例如ADSL调制解调器。
    - 使用建议: 在安装过程中,确保遵循推荐的焊盘尺寸以避免焊接问题。对于特定应用,如需400 V.DC 额定产品,请咨询供应商。

    5. 兼容性和支持


    - 兼容性: 此类电容器适用于标准的自动装配设备,具体焊接规范见表格。
    - 支持与维护: 厂商提供技术支持和售后维护服务,如需进一步信息请咨询。

    6. 常见问题与解决方案


    - 问题1: 电容器焊接时出现不稳定的焊接现象。
    - 解决方案: 确保使用推荐的焊盘尺寸和焊接条件。
    - 问题2: 需要了解电容器的工作温度范围。
    - 解决方案: 查阅产品手册中的工作温度范围为 -55°C 到 +85°C。
    - 问题3: 如何确定适合的电容器型号?
    - 解决方案: 根据所需电容量选择合适的产品型号。

    7. 总结和推荐


    这款塑料薄膜电容器以其小巧的体积、可靠的焊接能力和良好的电气特性,在通信和计算设备领域展现出极高的实用价值。对于需要直流阻隔的设备,特别是xDSL应用,这是一款非常值得推荐的产品。建议在采购前向厂家确认当前的技术规格。

ECW-U2683V16参数

参数
电容值 68nF
容差 ±5%
介电材料 聚乙烯萘酸酯,聚酯,金属化
额定电压-AC -
额定电压-DC 250V
ESR-等效串联电阻 -
长*宽*高 6mm*4.1mm*3.5mm
通用封装 2416
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECW-U2683V16厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECW-U2683V16数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECW-U2683V16 ECW-U2683V16数据手册

ECW-U2683V16封装设计

查看详情并下载
Symbol
Footprint
3D Model
