首页  >  产品百科  >  ECW-UC2J223JV

ECW-UC2J223JV

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 22nF ±5% 聚乙烯萘酸酯,聚酯,金属化 630V 2825 贴片安装 7.1mm*6.3mm*3.6mm
供应商型号: PCF1584TR-ND
供应商: Digi-Key
标准整包数: 1000

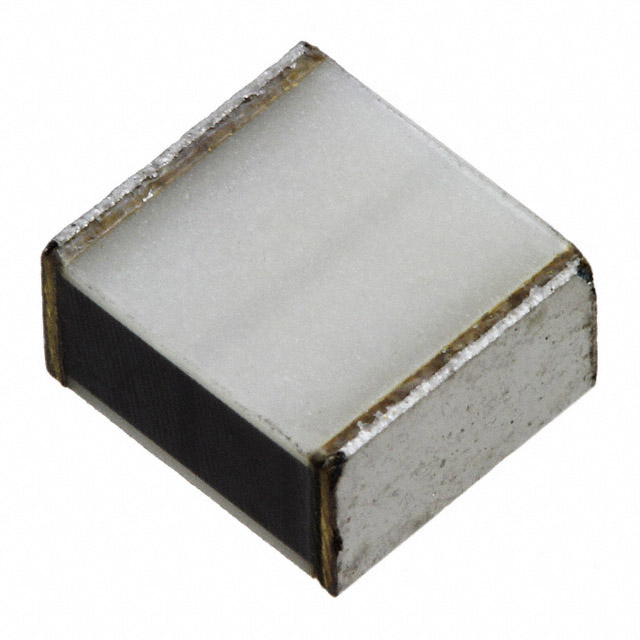

PANASONIC 薄膜电容 ECW-UC2J223JV

ECW-UC2J223JV概述

    电子元器件产品技术手册

    产品简介


    塑料薄膜电容器
    塑料薄膜电容器采用堆叠金属化PEN薄膜作为介质,并且具有无模结构,小巧轻便,适合回流焊接,符合RoHS标准,适用于耦合和旁路等一般用途。

    技术参数


    | 参数 | 描述 |

    | 额定电压 | 100V DC, 250V DC, 630V DC |
    | 工作温度范围 | -55°C 到 +125°C |
    | 交流额定电压 | DC额定电压×150% ,持续60秒 |
    | 介电损耗角正切值(tan δ) | ≤ 1.0% (20°C, 1kHz) |
    | 绝缘电阻(IR) | ≥ 3000 MΩ (20°C, 100V DC, 60s) |
    | 容量范围 | 0.012 μF 至 1.0 μF (E12) |
    | 容量公差 | ±5% (J), ±10% (K) |

    产品特点和优势


    1. 小型设计:堆叠金属化PEN薄膜,使得电容器体积更小,重量更轻。
    2. 高温适应性:能在-55°C至+125°C的宽广温度范围内稳定工作。
    3. 高绝缘性:出色的绝缘性能,能够承受高电压,保障系统的安全稳定。
    4. 良好的容差控制:提供精确的电容值,容差控制严格,确保产品的可靠性。
    5. 环保材料:使用RoHS标准材料,绿色环保,符合现代工业标准。

    应用案例和使用建议


    1. 耦合电路:在耦合电路中,电容器用于隔断直流信号,传输交流信号。
    2. 旁路电路:在旁路电路中,电容器用于过滤高频噪声,保持电源纯净。
    3. 频率补偿:在某些频率补偿电路中,可以使用电容器来平衡不同频段的响应。
    使用建议:
    - 确保在交流电压应用时,电压不超过规定的最大值。
    - 在焊接时,要按照推荐的焊接条件进行,避免过高温度导致损坏。
    - 在高频应用中,应选择合适的电容器型号以满足频率响应需求。

    兼容性和支持


    - 兼容性:该产品适用于多种电路设计,与其他电子元器件具有良好的兼容性。
    - 支持:供应商提供详尽的技术文档和支持服务,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:在交流电压下电容器过热
    - 解决方法:确保交流电压不超过额定值的150%,并使用适当的散热措施。
    2. 问题:电容器容量超出公差范围
    - 解决方法:检查电路中的其他元件是否正常工作,并重新校准测量仪器。
    3. 问题:焊接过程中出现焊接不良
    - 解决方法:调整焊接条件,如温度和时间,确保焊接质量。

    总结和推荐


    塑料薄膜电容器凭借其优异的性能和广泛的应用场景,在现代电子产品中有着重要的地位。该产品的小型设计、高温适应性、高绝缘性和良好的容差控制使其在市场上具备较强的竞争力。对于需要高性能和可靠性要求的应用场合,推荐选用这款电容器。同时,用户在使用过程中应遵循手册中的使用建议和注意事项,以充分发挥产品的性能。

ECW-UC2J223JV参数

参数
电容值 22nF
容差 ±5%
介电材料 聚乙烯萘酸酯,聚酯,金属化
额定电压-AC -
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 7.1mm*6.3mm*3.6mm
通用封装 2825
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ECW-UC2J223JV厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECW-UC2J223JV数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECW-UC2J223JV ECW-UC2J223JV数据手册

ECW-UC2J223JV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.734 ¥ 6.0829
2000+ $ 0.6916 ¥ 5.7319
3000+ $ 0.6703 ¥ 5.5552
5000+ $ 0.6466 ¥ 5.3585
7000+ $ 0.6327 ¥ 5.2431
10000+ $ 0.6192 ¥ 5.1318
库存: 5000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 6082.9
