首页  >  产品百科  >  AXT330124

AXT330124

厂牌: PANASONIC
产品描述: 焊盘 400μm 2 30pin SMD,P=0.4mm 贴片安装 8.7mm(长度)*3.6mm(高度)
供应商型号: AXT330124
供应商: 国内现货
标准整包数: 3000

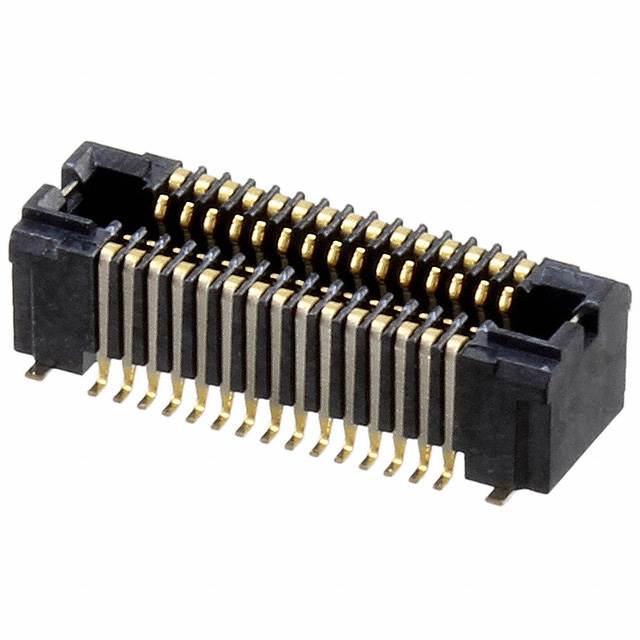

PANASONIC 矩形连接器 - 板垫片/叠接器(板对板) AXT330124

AXT330124概述

    Panasonic ACCTB14E Narrow Pitch Connectors P4S (0.4mm Pitch)

    1. 产品简介


    Panasonic 的 ACCTB14E 系列窄间距连接器 P4S(0.4mm 间距)适用于板对板和板对柔性印刷电路(FPC)的应用。这类连接器具有高可靠性、空间节省的特点,非常适合用于紧凑型设备和工业设备中。它们的主要功能包括实现高密度、高可靠性的电气连接,具备优异的振动抵抗力,并支持高速数据传输标准。

    2. 技术参数


    - 电气特性
    - 额定电流:每针 0.3A(最多 5A 全部针脚)
    - 额定电压:60V AC/DC
    - 绝缘电阻:初始状态下最小 1,000MΩ(使用 250V 直流兆欧表测量)
    - 接触电阻:最大 90mΩ(符合 JIS C 5402 测量方法)
    - 机械特性
    - 综合插入力:最大 0.981N/针脚 × 针数
    - 综合拔出力:最小 0.0588N/针脚 × 针数
    - 环境特性
    - 工作温度范围:-55°C 至 +85°C(125°C 使用需联系销售办事处)
    - 储存温度范围:-55°C 至 +85°C(产品),-40°C 至 +50°C(带包装)

    3. 产品特点和优势


    - TOUGH CONTACT 设计:具有优异的抗震能力。
    - 焊盘设计灵活:可以在连接器底部进行电路布线。
    - 多种型号选择:提供不同针数和高度的选择,适应不同的应用需求。
    - 支持高温环境:部分型号可承受高达 125°C 的环境温度。
    - 屏蔽版本可用:可选屏蔽型连接器,提高电磁干扰防护能力。
    - 插入寿命:重复插拔次数可达 50 次,速度最高可达 200 次/小时。

    4. 应用案例和使用建议


    - 移动设备:此类连接器在智能手机和平板电脑等移动设备中被广泛使用,因其能够满足高密度布线和轻薄化的需求。
    - 工业设备:在自动化设备和工业控制系统中,此类连接器的高可靠性和空间节省特性使其成为理想选择。

    使用建议:
    - 避免过度插入力:插入时不要施加过大的力量,以免损坏连接器或导致焊接脱落。
    - 控制PCB弯曲度:确保PCB的弯曲度不超过0.03mm,以保证良好的接触。
    - 推荐PCB图案设计:参考推荐的PCB和金属掩模图案,减少焊接桥接和其他问题。

    5. 兼容性和支持


    ACCTB14E 系列连接器支持多种不同的针数配置,涵盖从10到100针的范围。该系列产品具有较高的兼容性,可以与同类窄间距连接器良好配合使用。制造商提供了详尽的技术文档和支持服务,确保用户能够在安装和使用过程中获得充分的技术支持。

    6. 常见问题与解决方案


    - 问题:PCB上的连接器出现焊接脱落
    - 解决方案:确保PCB的厚度和焊接质量符合要求,并尽量减少PCB的弯曲度。
    - 问题:连接器在高振动环境中表现不稳定
    - 解决方案:建议使用加固材料固定PCB,减少直接载荷对焊接部分的影响。
    - 问题:无法正确插入连接器
    - 解决方案:确认连接器和PCB之间的位置对齐准确无误,避免多个连接器共用一对PCB时的位置错位问题。

    7. 总结和推荐


    Panasonic ACCTB14E 系列窄间距连接器 P4S(0.4mm 间距)是一款高可靠性的电子元器件,特别适合于空间受限且需要高密度连接的应用场合。其优良的设计和多功能性使其在各类高端电子产品中表现出色。虽然有一定的成本优势,但考虑到其高可靠性和广泛应用的潜力,该产品是值得推荐的。对于需要高精度、高稳定性的应用环境,ACCTB14E 连接器无疑是最佳选择之一。

AXT330124参数

参数
排数 2
长度- 堆叠高度 -
针脚数 30pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 400μm
端接 焊盘
长*宽*高 8.7mm(长度)*3.6mm(高度)
通用封装 SMD,P=0.4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AXT330124厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

AXT330124数据手册

厂牌 PDF简要描述 下载
PANASONIC 矩形连接器 - 板垫片/叠接器(板对板) PANASONIC AXT330124 AXT330124数据手册

AXT330124封装设计

查看详情并下载
Symbol
Footprint
3D Model
