首页  >  产品百科  >  ECQ-UAAF474K

ECQ-UAAF474K

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 470nF ±10% 聚丙烯,金属化 275V 通孔安装 26mm*8.5mm*15.5mm
供应商型号: ECQ-UAAF474K
供应商: Master
标准整包数: 100

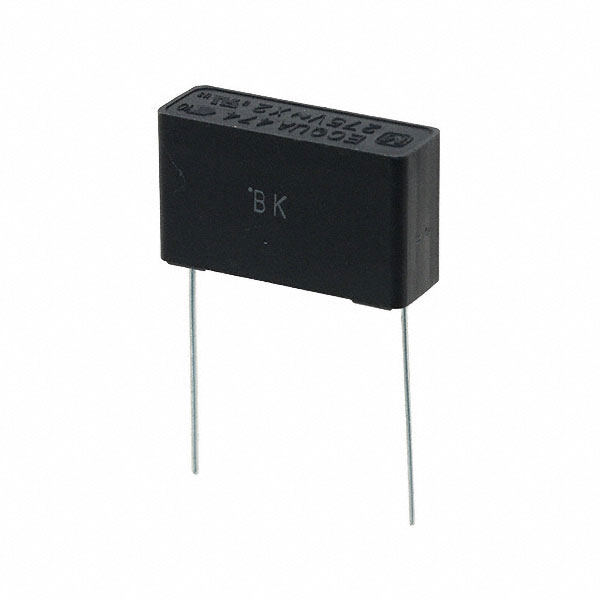

PANASONIC 薄膜电容 ECQ-UAAF474K

ECQ-UAAF474K概述

    Plastic Film Capacitors

    产品简介


    塑料薄膜电容器是一种适用于各类交流电压应用的电容器,符合UL/CSA和欧洲安全规范中的X2类标准,并配备安全机制。这类电容器广泛应用于需要高可靠性、高湿度抵抗性和紧凑尺寸的电路设计中。塑料薄膜电容器特别适用于干扰抑制器的设计,提供标准和特殊引线间距的产品选项。

    技术参数


    - 认证及标准: UL、CSA、欧洲国际标准(如EN60384-14和IEC60384-14)
    - 电容范围: 0.0082 μF 至 10.0 μF
    - 额定电压 (AC): 275 V
    - 温度范围: -40°C 至 +110°C
    - 绝缘电阻 (IR):
    - C ≤ 0.47 μF: ≥ 2,000 MΩ (20°C, 500 V DC, 60 s)
    - 0.33 μF < C ≤ 1.0 μF: ≥ 5,000 MΩ·μF (20°C, 100 V DC, 60 s)
    - C ≤ 1.0 μF: tan δ ≦ 0.1% (20°C, 1 kHz)
    - 介电强度:
    - 额定电压下的最小值:633 V AC,1183 V DC,60秒
    - 端子到外壳的耐压值:2050 V AC,60秒
    - 最大交流电压: 310 V AC,具体适用类型为ECQUA系列
    - 工作环境: 湿度条件下表现出色,THB测试通过

    产品特点和优势


    塑料薄膜电容器具备高安全性(内置安全机制)、高湿度抵抗力、小巧体积、阻燃材料封装、符合RoHS规定、用于电磁干扰抑制等特性。此外,它提供了标准和特殊引线间距的产品选择,以适应不同应用场景的需求。其高稳定性和低损耗特性使得它们在各种应用中具有广泛的竞争力。

    应用案例和使用建议


    塑料薄膜电容器广泛应用于电源、滤波器和干扰抑制电路中。例如,在交流电源设计中,这些电容器可以显著提高系统的整体可靠性和稳定性。使用时,建议仔细阅读手册中的设计指南,并遵循推荐的安装条件,以确保最佳性能和长期使用寿命。

    兼容性和支持


    该产品兼容多种电气标准,包括UL、CSA和欧洲标准(如EN和IEC)。制造商提供了详尽的技术支持和维护服务,确保用户能够充分利用其性能优势。特殊需求的应用场景建议与厂家联系,以便获得专业的指导和支持。

    常见问题与解决方案


    - 问题: 使用时出现发热现象?
    - 解决方案: 检查是否在额定电压范围内使用,适当降低电压或改善散热措施。
    - 问题: 安装过程中电容器损坏?
    - 解决方案: 确保正确的安装步骤,避免过度弯曲引脚,使用合适的焊接工艺。
    - 问题: 性能不稳定?
    - 解决方案: 检查工作环境条件,确保其符合电容器的工作范围,并定期进行维护检查。

    总结和推荐


    塑料薄膜电容器凭借其出色的性能、高度的安全性和广泛的兼容性,在各种应用中展现出强大的竞争力。如果您正在寻找一款高性能、高可靠性的电容器产品,强烈推荐选择这款塑料薄膜电容器。务必参考最新的技术手册,并在使用前咨询专业工程师以获得最佳效果。

ECQ-UAAF474K参数

参数
电容值 470nF
容差 ±10%
介电材料 聚丙烯,金属化
额定电压-DC -
ESR-等效串联电阻 -
额定电压-AC 275V
长*宽*高 26mm*8.5mm*15.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

ECQ-UAAF474K厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECQ-UAAF474K数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECQ-UAAF474K ECQ-UAAF474K数据手册

ECQ-UAAF474K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.306 ¥ 2.5919
500+ $ 0.2478 ¥ 2.06
2500+ $ 0.2307 ¥ 1.9168
5000+ $ 0.2244 ¥ 1.8376
7500+ $ 0.2232 ¥ 1.8281
25000+ $ 0.2222 ¥ 1.8195
50000+ $ 0.2222 ¥ 1.8195
库存: 1400
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 259.19
直接购买
加入购物车
