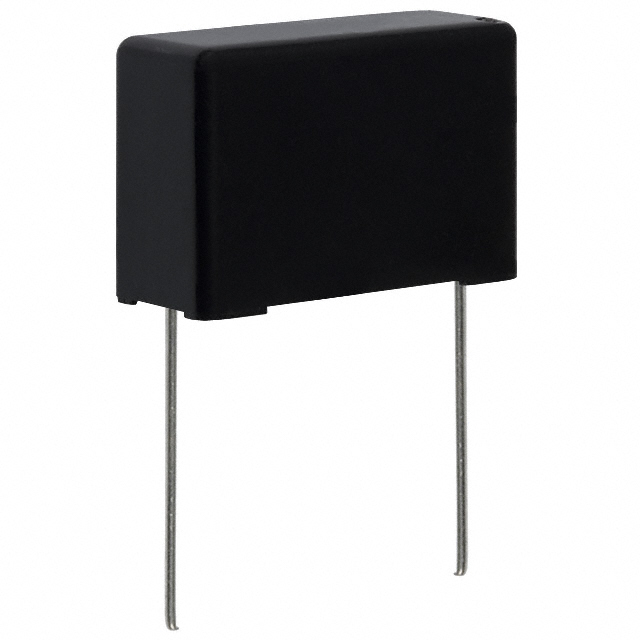

ECQ-U2A474MV

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 470nF ±20% 涤纶 250V 通孔安装 30.5mm*12mm*20.5mm
供应商型号: MM-ECQ-U2A474MV
供应商: 海外现货
标准整包数: 1
PANASONIC 薄膜电容 ECQ-U2A474MV

ECQ-U2A474MV概述

    # Panasonic Plastic Film Capacitors

    产品简介


    Panasonic塑料薄膜电容器是一类广泛应用于电磁干扰抑制(EMI)和电路隔离领域的电子元器件。这些电容器包括X2和Y2系列,分别适用于不同的电压和容量需求。X2系列电容器具有从0.001μF到1.0μF的容值范围,而Y2系列则提供0.001μF至0.0068μF的容值选择。这些电容器采用金属化聚酯作为材料,具有体积小、耐压强度高和阻燃等特点。
    应用领域
    - 抑制干扰:这些电容器适用于各种电磁干扰抑制装置。
    - 线路旁路:可用于线路旁路应用。
    - 天线耦合:用于天线耦合。
    - 安全标准认证:符合多项国际安全标准,如IEC、EN、UL和CSA。

    技术参数


    | 参数 | 规格 |

    | 容值范围 | X2系列:0.001μF至1.0μF;Y2系列:0.001μF至0.0068μF |
    | 耐压 | C ≤ 0.0068μF:交流1500V,直流2121V;C > 0.0068μF:交流1000V,直流1768V |
    | 工作温度范围 | –40°C 至 +85°C |
    | 额定电压 | 250VAC(UL 1414:125VAC) |
    | 容量公差 | ±10%(K),±20%(M) |
    | 介损 | 最大1.0%(20°C,1kHz) |
    | 绝缘电阻 | C ≤ 0.33μF:最小15000MΩ;C > 0.33μF:最小5000MΩ/μF(20°C,100VDC)|

    产品特点和优势


    Panasonic塑料薄膜电容器具备以下独特功能和优势:
    - 紧凑型设计:便于集成在各种小型化设备中。
    - 过电压承受能力:能够承受较高的电压应力。
    - 阻燃性塑料外壳和非可燃树脂:增强产品的安全性和可靠性。
    这些特点使其成为众多应用场景的理想选择,尤其在需要电磁干扰抑制和高安全性的场合。

    应用案例和使用建议


    应用案例
    Panasonic塑料薄膜电容器在多种场合中得到广泛应用,例如:
    - 在EMI滤波器中作为干扰抑制组件。
    - 在电源线路中作为线路旁路组件。
    - 在天线耦合电路中提高信号传输质量。
    使用建议
    - 为确保最佳性能,建议按照制造商提供的电气特性和机械尺寸进行安装。
    - 在高振动环境中使用时,应注意固定方法以防止连接松动。
    - 定期检查绝缘电阻和耐压性能,确保长期稳定运行。

    兼容性和支持


    这些电容器兼容多种标准和认证要求,包括IEC、EN、UL、CSA等。Panasonic提供了详尽的技术支持和维护服务,用户可以通过官方渠道获取必要的支持和技术咨询。

    常见问题与解决方案


    1. 问:这些电容器是否支持高温环境下的使用?
    - 答: 支持。它们的工作温度范围为-40°C至+85°C,可以满足大部分高温环境的应用需求。
    2. 问:如果发现电容器出现异常,应该采取什么措施?
    - 答: 立即停止使用,并联系制造商进行详细的技术咨询和故障排查。

    总结和推荐


    Panasonic塑料薄膜电容器以其紧凑的设计、高耐压能力和阻燃性材料,在EMI抑制、电路隔离等领域表现出色。其广泛的适用性和可靠性使其成为许多电子设备的理想选择。对于追求高效电磁干扰管理及可靠安全性能的应用场合,我们强烈推荐使用这些电容器。

ECQ-U2A474MV参数

参数
电容值 470nF
容差 ±20%
介电材料 涤纶
额定电压-DC -
ESR-等效串联电阻 -
额定电压-AC 250V
长*宽*高 30.5mm*12mm*20.5mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

ECQ-U2A474MV厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECQ-U2A474MV数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECQ-U2A474MV ECQ-U2A474MV数据手册

ECQ-U2A474MV封装设计

查看详情并下载
Symbol
Footprint
3D Model
