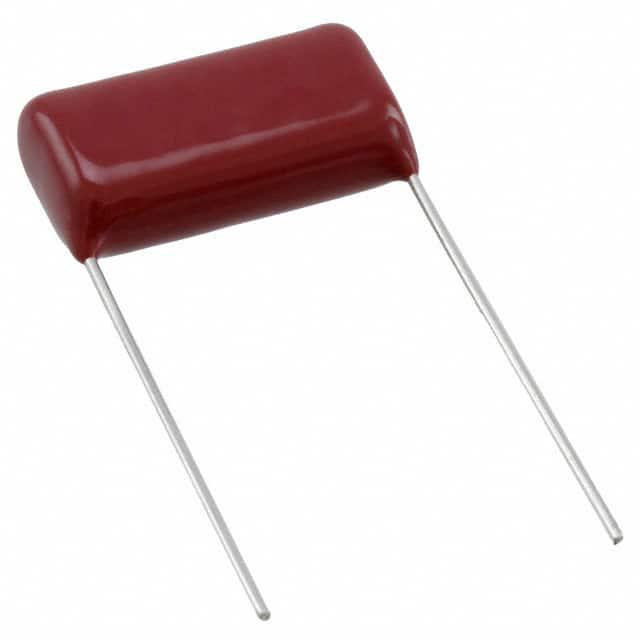

ECWFD2J105K

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 1μF ±10% 聚丙烯 630V 141V 通孔安装 25.3mm*8.4mm*15mm
供应商型号:
供应商:
标准整包数: 0
PANASONIC 薄膜电容 ECWFD2J105K

ECWFD2J105K概述

    Plastic Film Capacitors 技术手册

    1. 产品简介


    塑料薄膜电容器采用镀金属聚丙烯薄膜制成,并且具有阻燃环氧树脂涂层。这些电容器体积小、频率响应优良、损耗低,同时具备低噪音特性和RoHS合规性。它们广泛应用于主动滤波电路和高频电路设计中。

    2. 技术参数


    - 标称电压:
    - 450 VDC(0.47 μF, 0.68 μF, 1.0 μF)
    - 630 VDC(1.0 μF)
    - 容差:
    - ±5%(J 型号)
    - ±10%(K 型号)
    - 电气特性:
    - 电容范围:0.047 μF 到 4.7 μF(450 VDC)
    - 电容范围:0.01 μF 到 4.7 μF(630 VDC)
    - 损耗因子(tan δ):≤ 0.1%(20°C, 1kHz)
    - 绝缘电阻:
    - C ≤ 0.33 μF:≥ 10,000 MΩ·μF(630 VDC)
    - C ≤ 0.33 μF:≥ 30,000 MΩ(450 VDC)
    - C ≤ 0.33 μF:≥ 9,000 MΩ(20°C, 500 VDC, 60 s)
    - 耐压能力:
    - 端子间:额定电压的150%(1分钟)
    - 工作温度范围:
    - -40°C 至 +110°C(630 VDC)
    - -40°C 至 +105°C(450 VDC)
    - 峰值交流电压:
    - 峰值到峰交流电压 < 400 Vp-p
    - 零到峰值交流电压 < 630 Vo-p
    - 热降额率:
    - 在超过85°C时,额定电压以1.0%/°C递减
    - 在超过85°C时,额定电压以0.62%/°C递减

    3. 产品特点和优势


    - 小型化设计:适用于空间受限的应用场合。
    - 优秀的频率特性:确保在高频环境下表现优异。
    - 低损耗:减少能量损失,提高能效。
    - 阻燃材料:增强安全防护。
    - 低噪声水平:提升信号质量和稳定性。
    - RoHS合规:满足环保标准。

    4. 应用案例和使用建议


    - 应用案例:这些电容器适用于高频电路,例如在主动滤波电路中的电容滤波。此外,在音频系统、电源电路等高精度应用中也能找到它们的身影。
    - 使用建议:
    - 在安装过程中应注意避免过高的焊接温度,以免损坏电容器。
    - 为确保安全和可靠性,建议在使用前检查电容器的工作状态。
    - 使用时,考虑到不同型号电容器的耐压特性,确保工作电压不超过额定值。


    5. 兼容性和支持


    - 兼容性:此电容器系列与多种其他元器件兼容,可用于广泛的电路板设计。
    - 厂商支持:请联系制造商获取最新的技术支持和详细资料,以确保最佳使用效果。

    6. 常见问题与解决方案


    - 问题1:如何检查电容器是否损坏?
    - 解决方案:可以使用万用表测量电容器两端的电阻,如果阻值异常,则可能存在内部短路或开路现象。

    - 问题2:工作电压过高会导致什么后果?
    - 解决方案:如果工作电压超过额定电压,可能导致电容器损坏或失效,因此务必在规定的工作电压范围内使用。

    7. 总结和推荐


    塑料薄膜电容器凭借其紧凑的设计、优良的电气性能以及出色的稳定性,非常适合于各种高精度和高频电路设计。其独特的功能使其在市场上具有较强的竞争力。总的来说,这款产品无论是在性能还是适用性方面都表现出色,强烈推荐在相关项目中使用。
    这份技术手册对塑料薄膜电容器的各个方面进行了详尽的描述,涵盖了技术参数、产品特点、应用实例以及常见问题解答等内容。希望这些信息能够帮助您更好地了解和使用这款电容器。如有任何疑问,请联系供应商获取进一步的支持。

ECWFD2J105K参数

参数
电容值 1μF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 141V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 25.3mm*8.4mm*15mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

ECWFD2J105K厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECWFD2J105K数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECWFD2J105K ECWFD2J105K数据手册
