ECWF4273JL

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 27nF ±5% 聚丙烯 400V 141V 通孔安装 12.5mm*6.2mm*10.5mm
供应商型号:
供应商:
标准整包数: 0

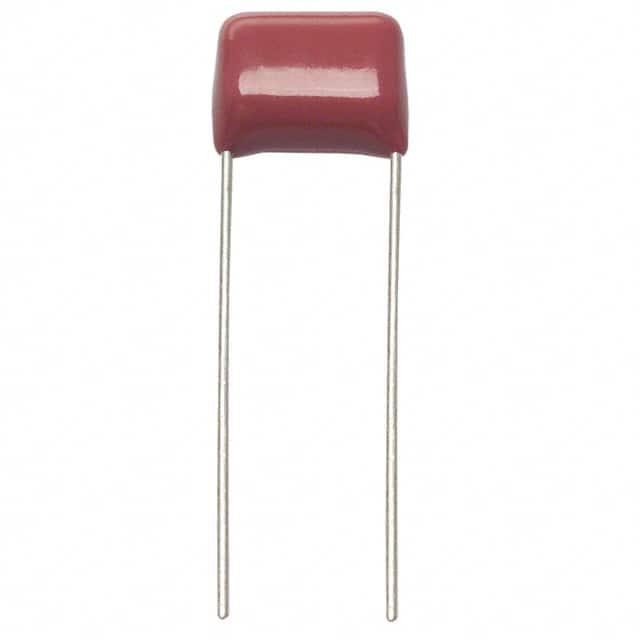

PANASONIC 薄膜电容 ECWF4273JL

ECWF4273JL概述


    产品简介


    本篇文章介绍的是塑料薄膜电容器,这是一种小型、高可靠性的电子元器件。它采用金属化聚丙烯薄膜无介质结构,具备卓越的频率特性、低损耗和良好的耐燃性。该产品主要用于高频大电流电路及照明系统中,适用于各种工业和消费电子产品。

    技术参数


    - 类型:塑料薄膜电容器
    - 引线形状:直脚、加工型引线、切割型引线
    - 额定电压:400 V.DC、630 V.DC
    - 静电容量范围:
    - 400 V.DC:0.022 μF 至 2.4 μF
    - 630 V.DC:0.010 μF 至 1.3 μF
    - 静电容量容差:±3%(H)、±5%(J)
    - 介质损耗因数(tan δ):
    - 20°C, 1 kHz:tan δ < 0.05%
    - 20°C, 10 kHz:tan δ < 0.20%
    - 耐电压:端子间:额定电压 (V.DC)×150%,持续60秒
    - 绝缘电阻 (IR):
    - C < 0.33 μF:IR > 9000 MΩ (20°C, 100 V.DC, 持续60秒,400 V.DC)
    - C > 0.33 μF:IR > 3000 MΩ∙μF (20°C, 500 V.DC, 持续60秒,630 V.DC)
    - 工作温度范围:-40 °C 至 +105 °C
    - 包装形式:塑料袋包装,每包至少包含100个产品

    产品特点和优势


    该塑料薄膜电容器具有以下独特的功能和优势:
    - 小型高可靠性:采用金属化聚丙烯薄膜无介质结构,提高了可靠性。
    - 卓越的频率特性:能够在宽频率范围内提供稳定的电容值。
    - 低损耗:极低的介质损耗因数,确保高效率。
    - 耐燃性外封装:符合RoHS指令,安全可靠。
    - 环保材料:采用耐燃环氧树脂外封装,符合环保要求。
    - 广泛的应用场景:可用于照明系统及高频大电流电路。

    应用案例和使用建议


    该产品可以应用于多种场景,例如照明系统和高频大电流电路。根据手册中的描述,它可以作为关键的元件用于电源滤波、信号耦合、旁路等应用中。使用建议如下:
    - 在高频应用中,尽量选择较大的电容值以获得更好的稳定性。
    - 在高温环境下,注意使用符合规定的最高工作温度的产品。
    - 在设计电路时,考虑散热因素,以避免因过热导致的性能下降或损坏。

    兼容性和支持


    制造商为该产品提供了全面的支持,包括技术规格书和技术咨询。产品与其他标准的电气元件具有良好的兼容性,可以在广泛的电路设计中使用。此外,产品说明书详细介绍了安装和操作的注意事项,便于用户在实际应用中参考。

    常见问题与解决方案


    根据手册中的常见问题和解决方案部分,列出了用户可能遇到的一些问题及其对应的解决方法:
    - 问题:电容值不准确。
    - 解决办法:检查是否选择了正确的额定电压和电容值,并按照要求进行焊接。

    - 问题:产品发热严重。
    - 解决办法:确保电路设计合理,安装散热片或采取其他措施降低温度。

    - 问题:电容表面损坏。
    - 解决办法:避免过度弯曲引线或物理损坏,使用适当的安装工具。

    总结和推荐


    总结而言,这款塑料薄膜电容器具有高性能、高可靠性和广泛的应用场景,特别适合于高频大电流电路和照明系统。它的小型化设计和优良的电气特性使其在市场上具有很强的竞争力。因此,强烈推荐在设计需要这些特点的电路时选用此款产品。如果用户有任何疑问或需要进一步的技术支持,应直接联系制造商获取帮助。

ECWF4273JL参数

参数
电容值 27nF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 141V
额定电压-DC 400V
长*宽*高 12.5mm*6.2mm*10.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

ECWF4273JL厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECWF4273JL数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECWF4273JL ECWF4273JL数据手册

ECWF4273JL封装设计

查看详情并下载
Symbol
Footprint
3D Model
