首页  >  产品百科  >  ECHU1C183JX5

ECHU1C183JX5

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 18nF ±5% 聚苯硫醚(PPS) 16V 11V 1206 焊接安装,贴片安装 3.2mm*1.6mm*1.1mm
供应商型号: UA-ECHU1C183JX5
供应商: 海外现货
标准整包数: 3000

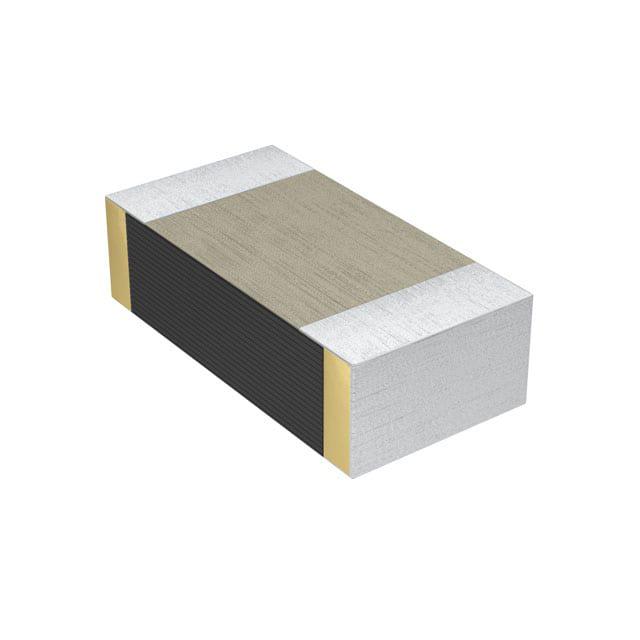

PANASONIC 薄膜电容 ECHU1C183JX5

ECHU1C183JX5概述


    产品简介


    塑料薄膜电容器——叠层金属化聚丙烯膜芯片电容器(ECHU X系列)
    此系列产品采用了叠层金属化聚丙烯膜作为介质,并采用无模具结构设计。该电容器具有体积小、耐温性高、可靠性强等特点,适用于各种电子设备的时间常数电路、滤波电路、振荡和共振电路等应用场合。

    技术参数


    - 基本规格:
    - 最小尺寸:1.6 mm × 0.8 mm
    - 额定电压:16 VDC,50 VDC
    - 温度范围:-55℃ 至 +125℃

    - 电气特性:
    - 电容范围:0.00010 µF 至 0.22 µF(E12)
    - 电容公差:±2%(G),±5%(J)
    - 击穿电压:额定电压的150%,持续60秒
    - 损耗因数:≤0.6%(20℃,1kHz)
    - 绝缘电阻:≥3000 MΩ(20℃,10 VDC或50 VDC,60秒)
    - 焊接条件:
    - 回流焊接:最大260℃,且超过220℃的温度持续时间不超过95秒

    产品特点和优势


    小型化设计:最小尺寸可达1.6 mm × 0.8 mm,非常适合空间受限的应用场景。
    稳定性高:能够在85°C和85%相对湿度条件下工作500小时而不降级。
    环保认证:符合RoHS指令要求。
    适用性强:支持回流焊工艺,适用于多种电子制造流程。

    应用案例和使用建议


    - 时间常数电路:适用于需精确控制时间延迟的应用场合,如定时器、信号延迟模块等。
    - 滤波电路:在电源滤波、信号滤波等应用中提供稳定的滤波效果。
    - 振荡和共振电路:适用于无线通信、音频处理等领域。
    使用建议:
    - 在组装前请确认电容器的型号和规格是否适合您的应用需求。
    - 使用时确保焊接温度和时间符合规定的标准,避免过热导致损坏。

    兼容性和支持


    - 兼容性:适用于自动贴装设备,具体参数见“带宽规格”。
    - 厂商支持:购买前请咨询工厂以获取最新的技术规格,确保产品质量。

    常见问题与解决方案


    - 问:如何确定电容器的适用电压?
    - 答:根据手册中的电压参数选择适合您设备的电容器,特别是注意直流电压下的峰值电压不得超过电容器的额定电压。
    - 问:如何测试电容器的绝缘电阻?
    - 答:使用万用表在10 VDC或50 VDC下测量电容器的绝缘电阻,确保大于等于3000 MΩ。

    总结和推荐


    此款叠层金属化聚丙烯膜芯片电容器(ECHU X系列)凭借其小型化、稳定性和高可靠性的特点,在多个领域拥有广泛的应用前景。其出色的耐高温性能和严格的品质保证,使其成为众多电子产品中的首选组件。对于需要高度稳定性和紧凑设计的应用,我们强烈推荐使用这款产品。

ECHU1C183JX5参数

参数
电容值 18nF
容差 ±5%
介电材料 聚苯硫醚(PPS)
ESR-等效串联电阻 -
额定电压-AC 11V
额定电压-DC 16V
长*宽*高 3.2mm*1.6mm*1.1mm
通用封装 1206
安装方式 焊接安装,贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ECHU1C183JX5厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECHU1C183JX5数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECHU1C183JX5 ECHU1C183JX5数据手册

ECHU1C183JX5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.145 ¥ 1.2151
9000+ $ 0.14 ¥ 1.1732
15000+ $ 0.121 ¥ 1.014
库存: 6000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 3645.3
