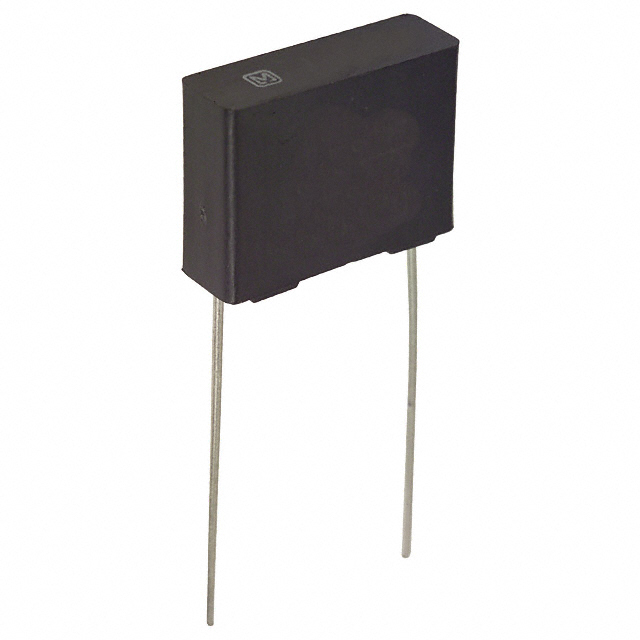

ECQU2A223ML

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 22nF ±20% 涤纶 275V 通孔安装 15mm*5mm*12mm
供应商型号: ET-1198291
供应商: 海外现货
标准整包数: 1
PANASONIC 薄膜电容 ECQU2A223ML

ECQU2A223ML概述

    塑料薄膜电容器技术手册

    产品简介


    塑料薄膜电容器是一类采用金属化聚酯薄膜作为介质材料的电容器,广泛应用于电磁干扰抑制、电源滤波和信号耦合等领域。本系列产品符合UL/CSA和欧洲安全规范的X2或Y2/X2类标准,具有紧凑设计、阻燃塑料外壳和非燃烧树脂等特点,且符合RoHS环保要求。此类电容器常用于抑制电磁干扰,确保电路稳定运行。

    技术参数


    - 认证机构: CSA、UL、VDE
    - 额定电压(AC): 275 V(CSA C22.2 No.8标准下为250 V)
    - 电容范围: 0.0010 μF至2.2 μF
    - 电容容差: ±10%(K),±20%(M)
    - 类别温度范围: -40℃至+100℃(CSA C22.2 No.8标准下最高温度为85℃)
    - 绝缘电阻 (IR):
    - C > 0.33 μF: ≥ 5,000 MΩ·μF (20℃, 100 V DC, 60 s)
    - C ≤ 0.33 μF: ≥ 15,000 MΩ (20℃, 100 V DC, 60 s)
    - 损耗因数 (tan δ): ≤ 1.0% (20℃, 1 kHz)
    - 介电强度:
    - 两端间: 575 V AC, 1768 V DC, 60 s (0.0082 μF至2.2 μF)
    - 两端至壳体: 2050 V AC, 60 s

    产品特点和优势


    - 紧凑设计: 在有限的空间内提供高性能的电容值。
    - 阻燃材料: 使用阻燃塑料外壳和非燃烧树脂,提高安全性能。
    - 环保认证: 符合RoHS标准,环保无害。
    - 电磁干扰抑制: 特别适合于抑制电磁干扰,保证系统的稳定性和可靠性。

    应用案例和使用建议


    - 电磁干扰抑制器: 在需要抑制电磁干扰的应用中,如电源滤波器和信号耦合电路中,本系列电容器表现出色。
    - 使用建议: 避免在高湿度环境中长时间使用,定期检查连接点以确保良好接触。若用于高压应用,建议增加额外的防护措施以确保安全。

    兼容性和支持


    - 兼容性: 适用于各种电磁干扰抑制电路,且与其他标准电容器具有良好的互换性。
    - 支持: 厂家提供技术支持和产品售后保障,如有任何问题可随时联系技术支持部门。

    常见问题与解决方案


    - 问题: 电容值不稳定。
    - 解决方案: 检查电容器是否安装正确,确保与电源的良好连接。此外,可以考虑更换更稳定的产品型号。
    - 问题: 热稳定性不足。
    - 解决方案: 在高温环境下使用时,需特别注意热管理,选择合适的工作温度范围内的产品。

    总结和推荐


    总体而言,塑料薄膜电容器具有优异的电气性能和安全特性,适合多种电磁干扰抑制应用。如果您正在寻找一款可靠、高效且环保的电容器,本系列是值得推荐的选择。然而,在特定的应用场景下,建议您进一步咨询厂家的技术支持团队,确保产品能够满足您的具体需求。

ECQU2A223ML参数

参数
电容值 22nF
容差 ±20%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 275V
额定电压-DC -
长*宽*高 15mm*5mm*12mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

ECQU2A223ML厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECQU2A223ML数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECQU2A223ML ECQU2A223ML数据手册

ECQU2A223ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.484 ¥ 4.0654
50+ $ 0.3654 ¥ 3.0692
100+ $ 0.2857 ¥ 2.4002
400+ $ 0.2125 ¥ 1.7851
1200+ $ 0.1862 ¥ 1.5637
2000+ $ 0.1551 ¥ 1.3031
8000+ $ 0.1495 ¥ 1.2557
库存: 0
起订量: 13 增量: 0
交货地:
最小起订量为:10
合计: ¥ 0
