ECWFE2W475JA

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 4.7μF ±5% 聚丙烯,金属化 450V 通孔安装 26mm*12mm*19mm
供应商型号: 3296026
供应商: 海外现货
标准整包数: 1

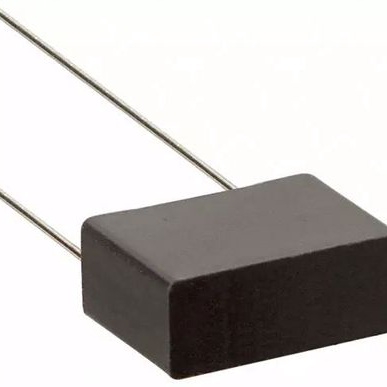

PANASONIC 薄膜电容 ECWFE2W475JA

ECWFE2W475JA概述

    Plastic Film Capacitors 技术手册

    产品简介


    塑料薄膜电容器是一种采用镀金属聚丙烯薄膜制成的非感应构造的电容器,外壳为阻燃塑料。这种电容器广泛应用于主动滤波电路和高频电路中,具备体积小、优良的频率特性、低损耗、阻燃外壳及不易燃树脂涂层等特性,符合RoHS标准。主要型号有ECWFE系列,电压等级分别为450V和630V,适用于多种容差等级。

    技术参数


    - 额定电压 [直流]: 450V, 630V
    - 绝缘电阻(IR):
    - 当C ≤ 0.33μF时: IR ≥ 9,000 MΩ
    - 当C > 0.33μF时: IR ≥ 10,000 MΩ·μF
    - 耐压: 400 Vp-p 和零到峰值电压应小于630 Vo-p。
    - 损耗因数(tan δ): ≤ 0.1 % (20 ℃, 1 kHz)
    - 容差(Cap. Tol.): ±5 % (J), ±10 % (K)
    - 电容范围:
    - 450V: 0.1μF 至 2.2μF
    - 630V: 0.1μF 至 4.7μF
    - 温度范围: -40°C至+105°C
    - 热降额: 在高于85°C时,每上升1°C,额定电压下降1.0%。


    产品特点和优势


    塑料薄膜电容器具有诸多独特功能和优势,使其在各种应用中表现出色。例如:
    - 小尺寸: 便于空间有限的应用环境。
    - 优良的频率特性: 频率响应范围广,适合于高频应用。
    - 低损耗: 减少了能量损失,提高了系统效率。
    - 阻燃特性: 安全性高,能有效防止火灾事故的发生。
    - 低噪声: 运行声音小,提高系统的稳定性。
    - RoHS合规: 环保材料,符合现代电子产品制造标准。

    应用案例和使用建议


    塑料薄膜电容器通常用于主动滤波电路和高频电路中。对于这些应用,以下是一些建议:
    - 在交流条件下工作: 在交流条件(50Hz或60Hz正弦波)下使用电容器时,应特别注意交流电压与直流额定电压之间的关系。建议参考手册中的对应表格来确保正确的操作。
    - 合理布局: 确保电容器远离高热源和高电压区域,以避免不必要的热损或高压击穿。

    兼容性和支持


    - 兼容性: 塑料薄膜电容器可以与其他电子元件兼容,特别是在高频电路和主动滤波电路中。
    - 支持: 厂家提供了详细的使用指南和技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题: 在高温环境下使用时,电容器的性能可能受影响。
    - 解决方案: 应选择额定电压适当降低的型号或进行适当的热降额处理。
    - 问题: 在交流电路中,如何确定合适的额定电压?
    - 解决方案: 查看手册中“Permissible voltage (R.M.S) in alternating current corresponding to DC rated voltage”部分的内容,选择合适的交流电压等级。

    总结和推荐


    塑料薄膜电容器因其体积小、频率特性优良、低损耗和高可靠性等特性,在许多领域都有广泛应用。它特别适合于高频电路和主动滤波电路,能够显著提升系统性能。因此,强烈推荐使用此产品,特别是在需要高性能、高可靠性的应用场景中。建议用户在选择和使用该产品前仔细阅读技术手册,并遵循厂家提供的指导。

ECWFE2W475JA参数

参数
电容值 4.7μF
容差 ±5%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 -
额定电压-AC -
额定电压-DC 450V
长*宽*高 26mm*12mm*19mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,卷带包装
