首页  >  产品百科  >  ECWFD2J475K

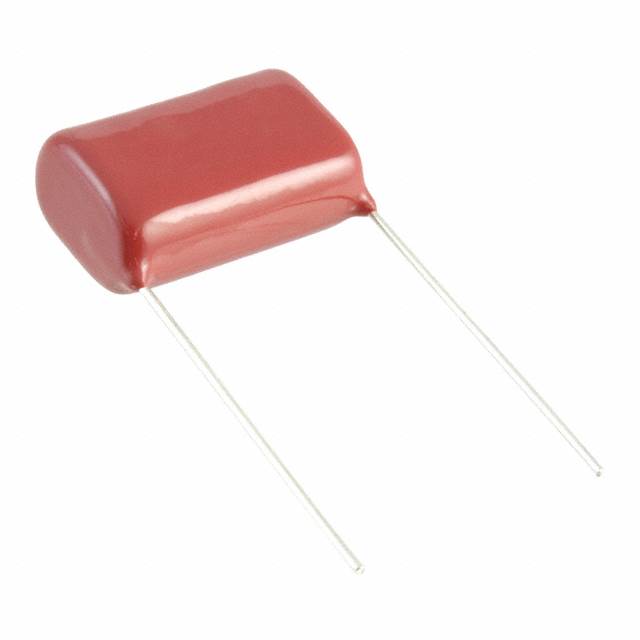

ECWFD2J475K

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 4.7μF ±10% 聚丙烯 630V 141V 通孔安装 25.3mm*18.3mm*25.4mm
供应商型号: 3296022
供应商: 海外现货
标准整包数: 1
PANASONIC 薄膜电容 ECWFD2J475K

ECWFD2J475K概述

    塑料薄膜电容器技术手册解析

    一、产品简介


    塑料薄膜电容器是采用镀金属聚丙烯薄膜制成的非感应式构造,并通过阻燃环氧树脂涂层处理。这些电容器具有体积小、频率特性优秀、损耗低、阻燃性强、噪音低等特点。此外,它们符合RoHS标准,适用于主动滤波电路和高频电路。其中,ECWFD系列塑料薄膜电容器是标准产品和短引脚空间产品的代表,适用于450V和630V的不同额定电压。

    二、技术参数


    以下是ECWFD系列塑料薄膜电容器的主要技术参数:
    - 额定电压:
    - 450V
    - 630V
    - 电容范围:
    - 450V: 0.1 μF 至 4.7 μF
    - 630V: 0.01 μF 至 4.7 μF
    - 容差:
    - ±5% (J)
    - ±10% (K)
    - 工作温度范围:
    - 450V: -40℃至+105℃
    - 630V: -40℃至+110℃
    - 绝缘电阻 (IR):
    - 450V:C ≤ 0.33 μF时,IR ≥ 30,000 MΩ
    - 630V:C ≤ 0.33 μF时,IR ≥ 9,000 MΩ (20℃, 500V, 60s)
    - 630V:C > 0.33 μF时,IR ≥ 3,000 MΩ·μF
    - 失真因子 (tan δ):
    - ≤ 0.1% (20℃, 1kHz)
    - 耐压:
    - 端子间:额定电压 (V) × 150%,持续60秒
    - 450V峰值到峰值电压:≤240 Vp-p
    - 630V峰值到峰值电压:≤400 Vp-p

    三、产品特点和优势


    塑料薄膜电容器的独特优势如下:
    - 小型化设计:适合紧凑型电路板设计。
    - 频率响应优异:适用于需要高频率特性的电路。
    - 低损耗:确保高效能操作。
    - 阻燃涂层:提供额外的安全保障。
    - 低噪声:运行时产生更少的电磁干扰。
    - RoHS合规性:满足环保要求。

    四、应用案例和使用建议


    塑料薄膜电容器广泛应用于以下场合:
    - 主动滤波电路:在电源管理中减少纹波电压。
    - 高频电路:如RF电路中的耦合和旁路用途。
    - 高可靠性应用:如医疗设备和通信设备。
    使用建议:
    1. 峰值电压限制:根据电容器的额定电压选择合适的电路,避免过高的峰值电压导致电容器失效。
    2. 散热管理:使用时要注意散热,特别是在高温环境下。
    3. 容差范围:注意不同容差范围的应用限制,选择合适的电容器型号以匹配具体需求。

    五、兼容性和支持


    - 与其他组件的兼容性:塑料薄膜电容器与大多数电路板材料兼容,但在特殊应用中可能需要进一步测试。
    - 制造商支持:厂家提供全面的技术支持,包括应用指导和技术咨询。

    六、常见问题与解决方案


    1. 如何判断电容器是否损坏?
    - 解决方案:使用万用表测量电容器的电阻,如果电阻值异常,可能是电容器已经损坏。
    2. 为什么电容器发热?
    - 解决方案:检查电容器的工作条件,确认是否超过额定温度和电压,调整电路设计以改善散热效果。
    3. 如何正确安装电容器?
    - 解决方案:确保引脚安装牢固,避免引脚松动导致接触不良。

    七、总结和推荐


    总体来说,ECWFD系列塑料薄膜电容器凭借其小型化、高频率特性、低损耗和优异的阻燃性,非常适合多种电子应用。其优异的性能和广泛的适用范围使其成为工程师们首选的产品之一。鉴于其出色的性能和可靠性,强烈推荐使用此产品以提升整体电路设计的性能和效率。

ECWFD2J475K参数

参数
电容值 4.7μF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 141V
额定电压-DC 630V
长*宽*高 25.3mm*18.3mm*25.4mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

ECWFD2J475K厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECWFD2J475K数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECWFD2J475K ECWFD2J475K数据手册

ECWFD2J475K封装设计

查看详情并下载
Symbol
Footprint
3D Model
