ECHU1H154GX9

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 150nF ±2% 聚苯硫醚(PPS) 50V 30V 2416 焊接安装,贴片安装 6mm*4.1mm*2.1mm
供应商型号: 2326071
供应商: 海外现货
标准整包数: 5

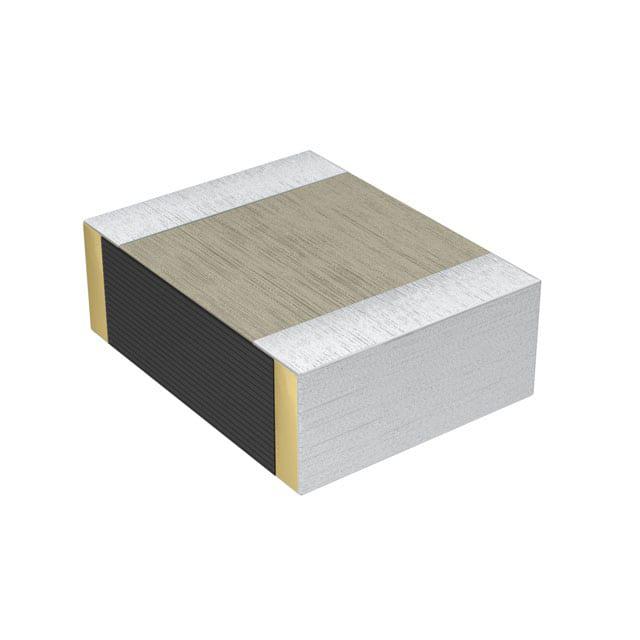

PANASONIC 薄膜电容 ECHU1H154GX9

ECHU1H154GX9概述

    Stacked Metallized PPS Film Chip Capacitor (ECHU(X) Type)

    1. 产品简介


    类型: 塑料薄膜电容器
    主要功能:
    - 使用堆叠金属化聚苯硫醚(PPS)薄膜作为介质
    - 无模构造设计,体积小巧,适合各种电路板设计
    应用领域:
    - 时间常数电路
    - 滤波电路
    - 振荡和谐振电路

    2. 技术参数


    - 尺寸: 最小尺寸为1.6 mm ✕ 0.8 mm
    - 额定电压:
    - 16 VDC
    - 50 VDC
    - 容值范围: 0.00010 µF 至 0.22 µF (E12)
    - 容值公差:
    - ±2 % (G)
    - ±5 % (J)
    - 耐压:
    - 两端子之间:额定电压(VDC)✕ 150% 持续60秒
    - 损耗角正切 (tan δ): ≤ 0.6 % (20 ℃, 1 kHz)
    - 绝缘电阻 (IR):
    - 16 VDC:≥ 3000 MΩ (20 ℃, 10 VDC, 60 秒)
    - 50 VDC:≥ 3000 MΩ (20 ℃, 50 VDC, 60 秒)
    - 焊接条件: 再流焊:最大260℃,持续时间不超过95秒(表面温度)
    - 工作温度范围: -55 ℃ 至 +125 ℃

    3. 产品特点和优势


    - 小尺寸设计: 最小尺寸仅为1.6 mm ✕ 0.8 mm,非常适合空间受限的应用。
    - 高可靠性: 能够承受85℃,85% RH,额定电压下的1000小时湿热试验。
    - 适用于再流焊: 支持回流焊工艺,方便自动化生产线。
    - 符合RoHS标准: 环保设计,满足欧盟RoHS指令要求。

    4. 应用案例和使用建议


    - 时间常数电路: 由于其低损耗角正切特性,非常适合用于需要精确时间控制的电路。
    - 滤波电路: 在高频应用中,这种电容器能提供出色的滤波效果,减少电磁干扰。
    - 振荡和共振电路: 其低噪声和高稳定性使其成为理想的振荡器元件。
    使用建议:
    - 在设计时间常数电路时,考虑电容器的容值公差,确保电路的稳定性和精度。
    - 在进行滤波电路设计时,注意电容器的工作温度范围,避免高温导致的性能下降。

    5. 兼容性和支持


    - 兼容性: 该电容器可以与多种电路板和其他元器件兼容,适用于不同的应用场景。
    - 技术支持: 制造商提供了详细的技术咨询和支持,确保用户能够正确使用和维护该产品。

    6. 常见问题与解决方案


    - Q: 电容器在高温环境下是否能正常工作?
    - A: 是的,该电容器能在-55 ℃ 至 +125 ℃ 的范围内工作。但在温度超过105℃时,50 VDC型号会因额定电压按1.25%/℃的比例降额。
    - Q: 如何判断电容器是否损坏?
    - A: 可以通过测量电容器的绝缘电阻来判断。如果绝缘电阻小于规定值,则电容器可能已损坏。
    - Q: 如何选择合适的电容器型号?
    - A: 根据具体应用需求选择不同额定电压和容值的型号,确保符合应用电路的要求。

    7. 总结和推荐


    这款Stacked Metallized PPS Film Chip Capacitor (ECHU(X) Type)具备体积小巧、高可靠性和环保设计等特点,适用于多种电路应用。无论是时间常数电路、滤波电路还是振荡和共振电路,都能表现出色。对于需要高精度和稳定性的应用场景,我们强烈推荐此款电容器。同时,制造商提供的全面技术支持和售后服务也确保了产品的长期可靠性。

ECHU1H154GX9参数

参数
电容值 150nF
容差 ±2%
介电材料 聚苯硫醚(PPS)
额定电压-DC 50V
ESR-等效串联电阻 -
额定电压-AC 30V
长*宽*高 6mm*4.1mm*2.1mm
通用封装 2416
安装方式 焊接安装,贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ECHU1H154GX9厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECHU1H154GX9数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECHU1H154GX9 ECHU1H154GX9数据手册

ECHU1H154GX9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 6.1519
50+ ¥ 5.5121
250+ ¥ 5.5121
500+ ¥ 5.4136
1500+ ¥ 5.4136
库存: 2611
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 30.75
