ECQU2A684ML

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 680nF ±20% 涤纶 275V 通孔安装 25.5mm*10.5mm*20mm
供应商型号: 1198301
供应商: 海外现货
标准整包数: 0

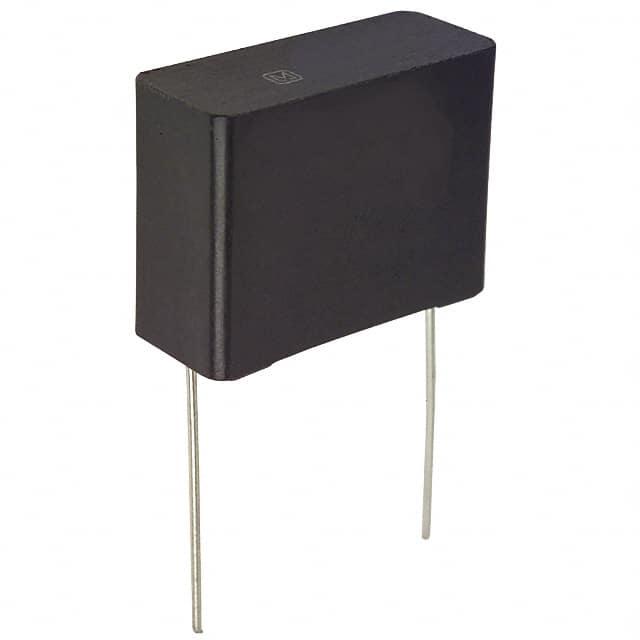

PANASONIC 薄膜电容 ECQU2A684ML

ECQU2A684ML概述

    Plastic Film Capacitors 技术手册

    产品简介


    塑料薄膜电容器是根据UL/CSA和欧洲安全规范(如X2/Y2类)设计的产品。这一系列产品已不再推荐用于新设计,而适用于替代用途。这些电容器具备小型化、阻燃塑料外壳及不可燃树脂等特性,符合RoHS标准,广泛应用于电磁干扰抑制领域。

    技术参数


    - 认证标准:UL 60384-14、CSA C22.2 No.8、IEC 60384-14、EN 60384-14
    - 额定电压:AC 275 V(CSA C22.2 No.8标准为250 V)
    - 电容范围:0.0010 μF 至 2.2 μF
    - 电容容差:±20%(适用于0.0010 μF至0.0068 μF),±10%(适用于0.0082 μF至2.2 μF)
    - 绝缘电阻(IR):
    - C ≤ 0.33 μF:≥ 15,000 MΩ (20 ℃, 100 V DC, 60 s)
    - C > 0.33 μF:≥ 5,000 MΩ·μF (20 ℃, 100 V DC, 60 s)
    - 损耗角正切(tan δ):≤ 1.0% (20 ℃, 1 kHz)
    - 耐压:
    - 端子间:AC 1768 V DC, 60 s (0.0082 μF至2.2 μF),AC 1500 V DC, 60 s (0.0010 μF至0.0068 μF)
    - 端子到外壳:AC 2050 V, 60 s
    - 温度范围:国际标准-40 ℃ 至 +100 ℃(CSA C22.2 No.8标准下为-40 ℃ 至 +85 ℃)

    产品特点和优势


    - 小型化设计:紧凑型设计,适合空间受限的应用。
    - 高安全性:阻燃塑料外壳和非可燃树脂。
    - 环保合规:符合RoHS标准,无有害物质。
    - 电磁干扰抑制:专为电磁干扰抑制而设计。

    应用案例和使用建议


    这些电容器广泛应用于以下领域:
    - 交流电源滤波
    - 马达控制
    - 家用电器
    - 办公设备
    使用建议:
    - 在交流电路中使用,且应遵循适用的安全标准。
    - 在使用过程中应注意电容器的工作环境温度,确保不超过规定极限值。
    - 避免在高温环境下长期使用,以免影响电容器寿命。

    兼容性和支持


    这些电容器认证通过了多个国际标准组织,包括CSA、UL和VDE。由于欧盟认证仅针对VDE,但在设备认证机构(如SEMKO, DEMKO, NEMKO, FIMKO和SEV等)认证过程中没有问题。用户可以放心使用这些电容器,但应联系制造商获取最新的技术规格和认证文件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器在高温环境中工作时失效 | 检查工作温度是否超出允许范围,并采取散热措施。 |
    | 电容器在长时间使用后出现漏电现象 | 更换电容器,并检查电路是否有异常情况。 |
    | 电容器无法通过安全标准测试 | 确保按照制造商的技术规格进行安装和使用。 |

    总结和推荐


    综上所述,这些塑料薄膜电容器具有体积小、安全性高、环保、电磁干扰抑制能力强等显著优势。尽管不再推荐用于新设计,但在现有设计的替换中仍有广泛应用价值。鉴于其优异的性能和广泛的应用范围,我们强烈推荐使用这款产品。
    请注意,为了获得最佳效果和保证使用安全,用户应仔细阅读并遵守技术手册中的所有安全指南和使用说明。

ECQU2A684ML参数

参数
电容值 680nF
容差 ±20%
介电材料 涤纶
额定电压-AC 275V
额定电压-DC -
ESR-等效串联电阻 -
长*宽*高 25.5mm*10.5mm*20mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

ECQU2A684ML厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECQU2A684ML数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECQU2A684ML ECQU2A684ML数据手册

ECQU2A684ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
