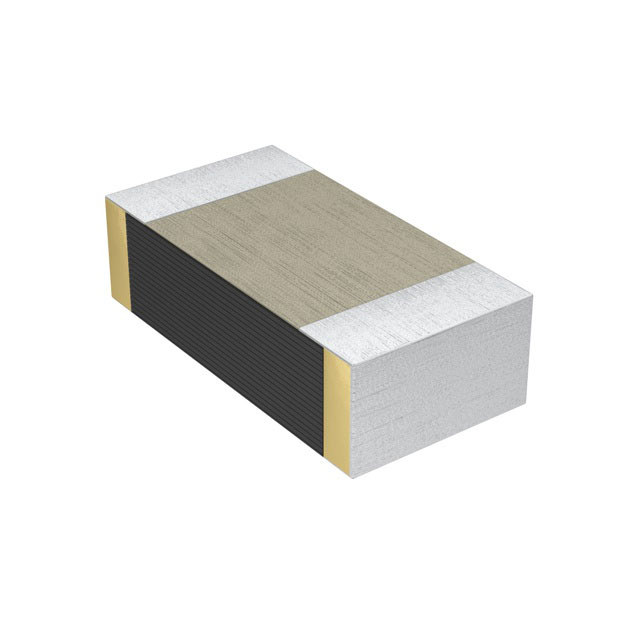

ECH-U1C183GX5

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 18nF ±2% 聚苯硫醚(PPS) 16V 11V 1206 焊接安装,贴片安装 3.2mm*1.6mm*1.1mm
供应商型号: ECH-U1C183GX5
供应商: Master
标准整包数: 3000
PANASONIC 薄膜电容 ECH-U1C183GX5

ECH-U1C183GX5概述

    Stacked Metallized PPS Film Chip Capacitor (ECHU(X) Type)

    产品简介


    产品类型与主要功能
    本文介绍的是堆叠式金属化聚苯硫醚(PPS)薄膜芯片电容器,型号为ECHU(X)。这种电容器采用简单的无模设计,通过堆叠式金属化PPS薄膜作为介质,具有小型化的特点,适用于多种电子设备中的时间常数、滤波、振荡及谐振等功能。
    应用领域
    该电容器广泛应用于各类电子设备,特别是需要高可靠性、小体积的应用场合,如通讯设备、消费电子、汽车电子等领域。

    技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -55℃至+125℃ |
    | 额定电压 | 16VDC,50VDC |
    额定电压(≥105℃)时每增加1℃,降额或额定电压降低1.25% |
    | 电容范围 | 0.00010μF至0.22μF(E12系列) |
    | 容量精度 | ±2%(G),±5%(J) |
    | 耐压测试 | 额定电压的150%,持续60秒 |
    | 损耗因子(tanδ) | ≤0.6%(20℃,1kHz) |
    | 绝缘电阻(IR) | 16VDC:≥3000MΩ(20℃,10VDC,60s)
    50VDC:≥3000MΩ(20℃,50VDC,60s) |
    | 焊接条件 | 回流焊接:最高260℃,最大95秒,超过220℃(电容表面温度) |

    产品特点和优势


    1. 小型化设计:最小尺寸仅为1.6mm×0.8mm,适合空间紧凑的应用需求。
    2. 环境适应性强:可在85℃,85%相对湿度下连续运行500小时,确保在恶劣环境下稳定工作。
    3. 耐温性能优异:工作温度范围宽广,-55℃至+125℃,并且在高温环境下可自动降额以保持可靠性。
    4. 符合RoHS标准:环保材料,符合RoHS指令要求,适合绿色电子产品应用。
    5. 高频响应优良:损耗因子低,频率响应稳定,适用于高频率应用。

    应用案例和使用建议


    应用案例
    - 时间常数电路:用于需要精准时间常数控制的电路中,例如计时器、信号发生器等。
    - 滤波电路:在电源管理电路中提供滤波效果,提高系统稳定性。
    - 振荡与谐振电路:在通信设备、音响设备中提供稳定的振荡和谐振频率。
    使用建议
    - 在安装时,推荐使用推荐的焊盘尺寸以确保焊接效果。由于实际使用情况可能存在差异,建议实际安装前进行验证。
    - 在进行高频率操作时,注意容量变化特性,避免超出电容的允许范围。
    - 确保电容表面温度不超过额定温度范围,以保证电容器的长期稳定工作。

    兼容性和支持


    该电容器支持回流焊接工艺,可直接使用自动贴片机进行自动化组装。建议在采购和使用前咨询厂家获取最新的技术规格。此外,制造商提供了详细的使用指南和技术支持,确保用户能够充分利用产品的各项功能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值不稳定 | 确认焊接条件符合规定,检查电容放置是否正确。 |
    | 温度升高导致容量变化较大 | 使用低温型电容器,确认电路工作温度在合理范围内。 |
    | 安装后无法正常工作 | 确认焊接质量,检查电容是否安装正确,必要时重新焊接。 |
    | 使用过程中温度异常升高 | 确认电路设计是否合理,考虑添加散热措施。 |

    总结和推荐



    总结


    该堆叠式金属化聚苯硫醚(PPS)薄膜芯片电容器(ECHU(X)型)以其小巧的体积、卓越的环境适应性和良好的电气性能,在各类高要求的电子设备中表现出色。它不仅适用于时间常数、滤波、振荡及谐振等多种电路应用,还具备优秀的耐温性和可靠性,特别适合现代电子设备的小型化和高可靠性需求。
    推荐
    鉴于该电容器在体积、性能和可靠性方面的优势,强烈推荐在对电子设备有严格要求的应用场景中使用。无论是通讯设备、消费电子还是汽车电子领域,这款电容器都是理想的选择。

ECH-U1C183GX5参数

参数
电容值 18nF
容差 ±2%
介电材料 聚苯硫醚(PPS)
ESR-等效串联电阻 -
额定电压-AC 11V
额定电压-DC 16V
长*宽*高 3.2mm*1.6mm*1.1mm
通用封装 1206
安装方式 焊接安装,贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
