首页  >  产品百科  >  TXS2-24V

TXS2-24V

产品分类: 信号继电器
厂牌: PANASONIC
产品描述: Panasonic 信号继电器, G6K, 线圈电压24V 直流, 双刀双掷, 表面贴装
供应商型号: ET-2503594
供应商: 海外现货
标准整包数: 1

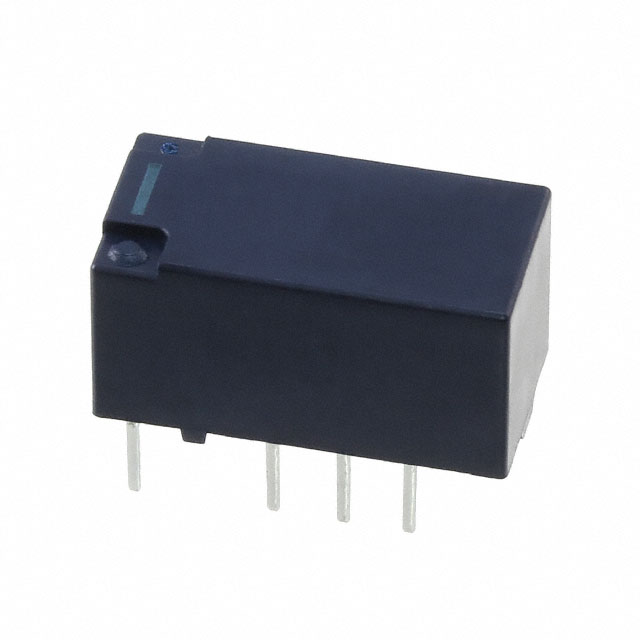

PANASONIC 信号继电器 TXS2-24V

TXS2-24V概述


    产品简介


    ASCTB15E继电器是一款高灵敏度的微型继电器,主要用于实现电路的开关控制。它具有低功耗、紧凑尺寸等特点,广泛应用于通信、测量、安防、家用电器及医疗设备等领域。该继电器具有两组常开常闭触点(Form C),确保在不同的应用场景下都能可靠地切换信号或负载电流。

    技术参数


    - 型号: ASCTB15E
    - 封装形式: PC板端子/贴片式端子
    - 标准尺寸: 15.0 x 7.4 x 8.2 mm (.591 x .291 x .323 inch)
    - 触点材料: 标准银金覆层(Ag+Au clad);可选低电平负载银钯覆层(AgPd)
    - 接触形式: 2 Form C(双稳态/电保持)
    - 额定电压: 单稳态:3V, 4.5V, 6V, 9V, 12V, 24V;电保持:3V, 4.5V, 6V, 9V, 12V, 24V
    - 工作温度范围: -40°C至+70°C(-40°F至+158°F)
    - 电气特性:
    - 额定功率: 单稳态50mW (3-12V),70mW (24V);电保持70mW (3-12V),150mW (24V)
    - 初始接触电阻: ≤100mΩ (通过6VDC 1A负载测试)
    - 绝缘电阻: ≥1,000MΩ (500VDC)
    - 最大绝缘耐压: 750VRMS (单稳态,检测电流10mA)

    产品特点和优势


    1. 高灵敏度和低功耗: 只需50mW的驱动功率即可实现开关操作,有助于节省能源。
    2. 小型化设计: 尺寸仅为15.0 x 7.4 x 8.2 mm,便于集成到各种设备中。
    3. 高接触可靠性: 使用金镀双横条触点(gold-clad twin crossbar contacts)和低气生成材料,提高使用寿命。
    4. 出色的浪涌抑制能力: 开路触点承受1,500V(10×160μs),带电触点和线圈承受2,500V(2×10μs)。
    5. 低热电动势: 热电动势约为0.3μV,减少热噪声干扰。

    应用案例和使用建议


    典型应用场景:
    - 通信系统(如XDSL传输)
    - 测量仪器
    - 安防系统
    - 家用电器和音视频设备
    - 医疗设备
    使用建议:
    - 确保继电器在规定的温度范围内使用,以避免因过热而影响性能。
    - 贴片安装时,遵循制造商的推荐压力指导,以防止因不当夹持导致损坏。
    - 在高敏感应用场合,如通信系统,建议选用银钯触点型(AgPd)以确保信号完整性。

    兼容性和支持


    该继电器支持PC板端子和贴片式两种安装方式,适用于多种电子设备。制造商提供详细的装配指南和技术支持,确保用户在安装和使用过程中得到充分帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 触点电阻过高 | 检查连接和接触是否完好;清洁触点 |
    | 工作电压不正常 | 确认电源输入电压是否符合要求;检查线路 |
    | 发生错误时继电器未响应 | 检查线路和连接;确认输入信号是否正确 |

    总结和推荐


    综合评估:
    - ASCTB15E继电器以其小巧的体积、高可靠性及多功能性在市场上脱颖而出。
    - 特别适合于对体积和可靠性有严格要求的应用场景。
    - 推荐在通信、测量、医疗及家电等领域采用此款继电器,为用户提供稳定的电气性能和可靠的控制。
    推荐指数:
    强烈推荐使用,特别是对于需要高可靠性和低功耗的场合。

TXS2-24V参数

参数
释放时间 5ms
线圈电阻 8.229KΩ
直流开关电压 110V(Max)
插入损耗 0.8dB
交流线圈电压 -
运行时间 5ms
触头外形 2 Form C (DPDT-NO, NC)
直流线圈电压 24V
负载电流额定值 -
线圈电流 2.9mA
交流开关电压 110V@DC
绝缘 20dB
最大开关电流 1A
长*宽*高 15mm*8.2mm*8.2mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

TXS2-24V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

TXS2-24V数据手册

厂牌 PDF简要描述 下载
PANASONIC 信号继电器 PANASONIC TXS2-24V TXS2-24V数据手册

TXS2-24V封装设计

查看详情并下载
Symbol
Footprint
3D Model
