首页  >  产品百科  >  TXD2-2M-12V

TXD2-2M-12V

产品分类: 信号继电器
厂牌: PANASONIC
产品描述: 4ms 4ms 1A 20dB 0.8dB 110V(Max) 12V 2 Form C (DPDT-NO, NC) 576Ω 20.8mA 110V@DC 通孔安装
供应商型号: 3881184
供应商: element14
标准整包数: 1

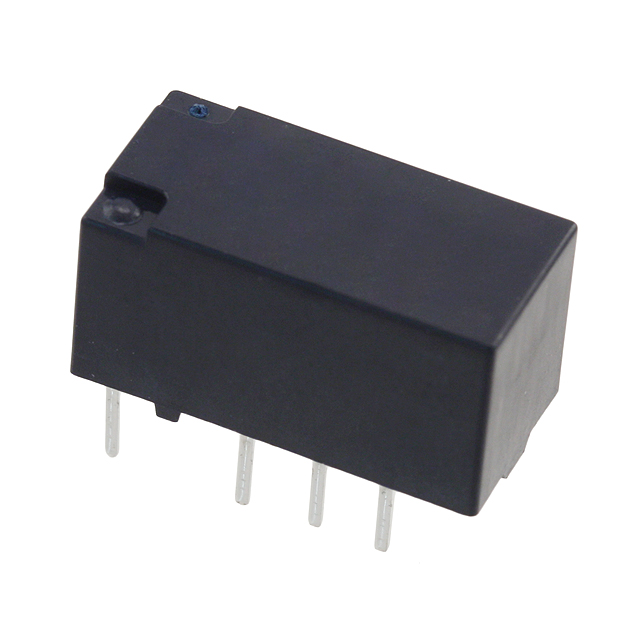

PANASONIC 信号继电器 TXD2-2M-12V

TXD2-2M-12V概述

    # Panasonic TX-D系列继电器技术手册解析

    1. 产品简介


    Panasonic的TX-D系列继电器是一种高性能的电控机械式开关设备,广泛应用于多个行业。此系列产品主要具有6000伏的浪涌耐压能力,适合于2组常开常闭(Form C)配置,并支持最高2安培的工作电流。其主要功能是实现电路的切换控制,在通讯设备、医疗仪器、安防系统等领域有着广泛应用。
    主要应用领域:
    - 传真机和调制解调器:用于信号传输过程中的电路切换。
    - 通信设备(如xDSL):满足高频率和低延迟的需求。
    - 医疗设备:需要高可靠性的信号传输。
    - 安全系统:提供稳定的电路切换以确保系统运行安全。

    2. 技术参数


    以下是TX-D系列继电器的关键技术参数:
    | 参数 | 值 |

    | 浪涌耐压 | 6000 V |
    | 绝缘距离 | 清隙≥2.0 mm,爬电距离≥2.5 mm |
    | 额定操作电压 | 3V至24V DC |
    | 接触容量 | 2A @ 30V DC |
    | 额定操作功率 | 200mW 至 270mW |
    | 接触材料 | Ag+Au镀层 |
    | 工作温度范围 | -40°C 至 +85°C |

    3. 产品特点和优势


    - 符合欧洲标准:满足EN60950关于补充绝缘的要求,确保在电话线连接设备中的安全使用。
    - 高可靠性:采用双横杆金镀层接触点设计,减少有机气体释放,并通过模具密封技术提高防潮性能。
    - 多种型号选择:提供单稳态和单线圈保持型两种操作模式,满足不同应用需求。
    - 多功能接触材料:除了标准的银金复合接触点外,还提供适用于小信号应用的低水平负载接触点。

    4. 应用案例和使用建议


    应用案例
    - 智能家居安防系统:TX-D系列继电器可以用来控制家庭内部的报警触发装置,保障家庭财产安全。
    - 网络通信设备:在高速数据传输环境中,它能够稳定地切换电路,提升整体通信质量。
    使用建议
    - 在选择具体型号时,应根据实际负载情况来确定最佳额定电压。例如,在使用3V晶体管驱动电路时,建议选用4.5V型号。
    - 安装过程中需注意避免机械损伤,安装后应检查接触弹跳时间(MBB),确保正常工作。

    5. 兼容性和支持


    - 兼容性:TX-D系列继电器可与各种标准PC板兼容,支持表面贴装技术(SMT),便于集成到现代电子产品中。
    - 售后服务:Panasonic提供了详尽的技术文档和支持服务,帮助客户解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器出现异常噪声 | 检查安装是否正确,必要时重新校准。 |
    | 接触电阻过大 | 更换新的接触材料或重新清洁接口表面。 |
    | 动作时间不符合要求 | 调整驱动电路参数,确保输入电压合适。 |

    7. 总结和推荐


    综合评估
    Panasonic TX-D系列继电器以其卓越的性能、可靠的设计以及广泛的适用范围,在工业自动化、通信及医疗等多个领域展现了强大的竞争力。无论是从技术规格还是实际应用场景来看,都显示出极高的实用价值。
    推荐结论
    我们强烈推荐使用Panasonic TX-D系列继电器,特别是对于需要高度稳定性、耐久性和兼容性的场合。无论是在研发阶段还是大规模生产部署,它都是一个理想的选择。

TXD2-2M-12V参数

参数
线圈电阻 576Ω
运行时间 4ms
线圈电流 20.8mA
交流开关电压 110V@DC
直流线圈电压 12V
绝缘 20dB
直流开关电压 110V(Max)
最大开关电流 1A
插入损耗 0.8dB
负载电流额定值 -
触头外形 2 Form C (DPDT-NO, NC)
释放时间 4ms
交流线圈电压 -
安装方式 通孔安装
零件状态 在售
包装方式 管装

TXD2-2M-12V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

TXD2-2M-12V数据手册

厂牌 PDF简要描述 下载
PANASONIC 信号继电器 PANASONIC TXD2-2M-12V TXD2-2M-12V数据手册

TXD2-2M-12V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 42.381
10+ ¥ 38.96
25+ ¥ 32.91
120+ ¥ 28.67
280+ ¥ 26.87
520+ ¥ 26.47
库存: 75
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 42.38
