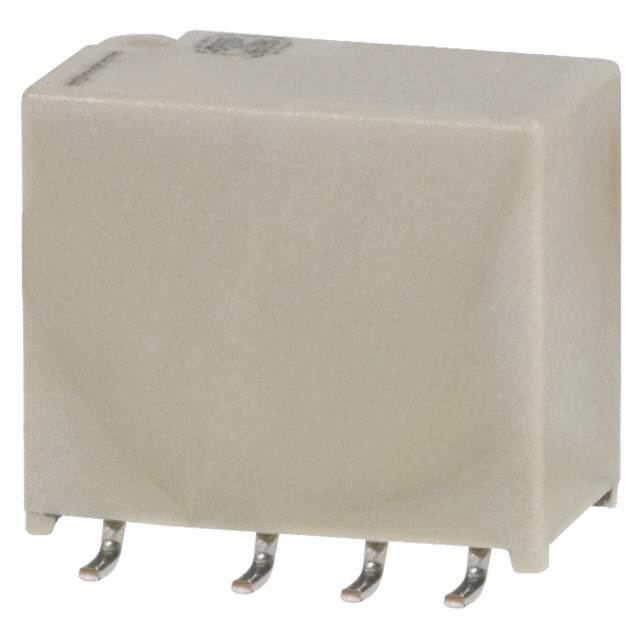

AGN200A12

产品分类: 信号继电器
厂牌: PANASONIC
产品描述: Panasonic 信号继电器, FTR-B3, 线圈电压12V 直流, 双刀双掷, 表面贴装
供应商型号: DSE-AGN200A12
供应商: 海外现货
标准整包数: 1
PANASONIC 信号继电器 AGN200A12

AGN200A12概述


    产品简介


    产品类型:信号继电器
    主要功能:控制电信号的通断,支持高达1A的直流负载和0.3A的交流负载。
    应用领域:广泛应用于电信通信设备、测量设备、电话相关设备、家用电器、音频视频设备、安全设备等领域。

    技术参数


    - 接触形式:2 Form C
    - 额定线圈电压(DC):1.5V、3V、4.5V、6V、9V、12V、24V
    - 操作特性:单边稳定(Standard type),单圈双稳态(1 coil latching),高灵敏度单边稳定(High sensitivity single side stable)
    - 接触电阻(初始值):最大100mΩ(以6V DC、1A测试电压降为准)
    - 接触材料:AgPd + Au-clad(固定触点)、AgPd(活动触点)
    - 绝缘电阻(初始值):最小1,000MΩ(以500V DC测量,检测部分与介电强度相同)
    - 耐冲击性:功能耐冲击750m/s(半正弦脉冲:6ms,检测时间:10μs)
    - 耐振动性:功能耐振动10至55Hz(双幅振幅为3.3mm,检测时间:10μs)

    产品特点和优势


    - 高灵敏度:高灵敏度单边稳定型继电器,仅需100mW的额定操作功率。
    - 紧凑设计:尺寸为5.7mm x 10.6mm x 9mm,适用于空间有限的应用场合。
    - 环境适应性:工作温度范围为-40°C至+85°C(单边稳定和1圈双稳态),-40°C至+70°C(高灵敏度单边稳定)。
    - 合规性:符合Telcordia标准的浪涌耐压2,500V(接点与线圈之间),以及符合FCC第68部分的浪涌耐压1,500V(接点开路时)。

    应用案例和使用建议


    应用案例:
    1. 在电信通信设备中用于控制信号的传输。
    2. 在家用电器中用于实现自动化控制。
    3. 在安全设备中用于报警系统。
    使用建议:
    1. 安装:建议在安装前进行电源初始化(设置和复位),以确保继电器处于正确的状态。
    2. 焊接条件:请参考推荐的焊接条件,确保继电器能够正常工作并保持良好的可靠性。
    3. 维护:定期检查继电器的工作状态,确保其在恶劣环境中仍能可靠运行。

    兼容性和支持


    - 兼容性:与多种类型的电路板终端兼容,支持表面贴装(Surface-mount)和插件(PC board terminal)两种方式。
    - 支持:Panasonic提供详尽的技术支持和售后服务,确保客户在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器无法正常工作 | 检查电源电压是否在额定范围内,确认接触点是否干净。 |
    | 焊接后继电器出现损坏 | 确认焊接条件符合推荐条件,避免过高的热应力。 |
    | 使用过程中出现误动作 | 检查外部干扰因素,如电磁干扰,必要时添加屏蔽措施。 |

    总结和推荐


    综合评估:Panasonic的ASCTB13E系列继电器凭借其高灵敏度、紧凑设计和广泛的适用性,是一款优秀的信号控制元件。
    推荐结论:鉴于其出色的性能、可靠性及广泛应用领域的支持,强烈推荐使用此款继电器。无论是用于工业还是消费电子领域,该产品都能提供可靠的解决方案。

AGN200A12参数

参数
直流线圈电压 12V
触头外形 DPDT(2 Form C)
插入损耗 -
运行时间 4ms
释放时间 4ms
交流线圈电压 -
线圈电流 11.7mA
直流开关电压 110V
交流开关电压 125V
绝缘 -
线圈电阻 1.03KΩ
负载电流额定值 -
最大开关电流 1A
长*宽*高 10.9mm*9mm*9mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装
