EXB24AT3AR3X

产品分类: RF衰减器
厂牌: PANASONIC
产品描述: 3dB 40mW 0MHz 3GHz 50Ω ±0.3dB SMD 1mm(长度)*1mm(宽度)
供应商型号:
供应商:
标准整包数: 0

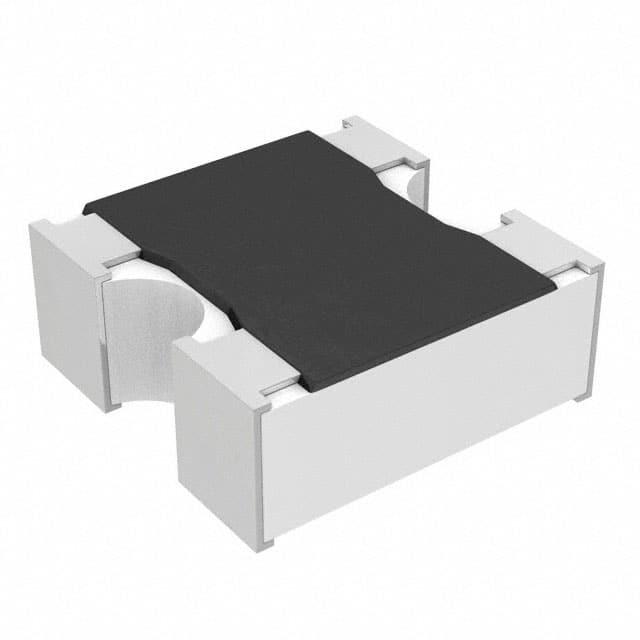

PANASONIC RF衰减器 EXB24AT3AR3X

EXB24AT3AR3X概述

    片式衰减器技术手册

    产品简介


    片式衰减器是一种常用的电子元件,主要用于移动电话、小灵通等通信设备中,用于信号衰减、电平调整和整合改进。它通过内部电阻形成特定的电路结构,具有紧凑的设计,可以在有限的空间内实现高效的信号控制。

    技术参数


    - 外观尺寸及电路结构:
    - EXB14AT: 0.8 mm x 0.6 mm
    - EXB24AT: 1.0 mm x 1.0 mm
    - 衰减量:
    - EXB14AT, EXB24AT: 1 dB, 2 dB, 3 dB, 4 dB, 5 dB, 6 dB, 10 dB
    - 衰减量容差:1 dB, 2 dB, 3 dB, 4 dB, 5 dB: ±0.3 dB;6 dB, 10 dB: ±0.5 dB
    - 特性阻抗:50 Ω
    - 额定功率(70 ℃):0.04 W/组件
    - 频率范围:DC ~ 3.0 GHz
    - 电压驻波比 (VSWR):小于1.3
    - 电阻元件数量:3个元件
    - 端子数量:4个端子
    - 类别温度范围:–55 ℃ ~ +125 ℃

    产品特点和优势


    片式衰减器具备以下独特功能和优势:
    - 减少贴装面积:与传统设计方案相比,EXB14AT约减少60%,EXB24AT约减少50%。
    - 降低贴装成本:贴装次数从3次减少到1次。
    - 高电能稳定性:符合RoHS指令要求。
    - 预备衰减量从1 dB到10 dB:灵活适用于多种应用场景。

    应用案例和使用建议


    片式衰减器广泛应用于移动通信设备中,用于信号衰减和电平调整。在实际应用中,需要根据具体需求选择合适的衰减值。为了提高使用效率,建议在高频率条件下使用时,预先进行详细的电气性能验证,以确保稳定可靠的工作状态。

    兼容性和支持


    该产品与常见的通信设备高度兼容,可以方便地集成到现有的系统中。制造商提供全面的技术支持和维护服务,帮助用户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题1:贴装过程中电极损坏。
    - 解决办法:在贴装过程中及完成后避免机械性压力,并遵循推荐的焊接条件。

    - 问题2:使用卤素助焊剂影响性能。
    - 解决办法:避免使用卤素助焊剂,改用无卤助焊剂。

    总结和推荐


    片式衰减器以其高效能、低成本的优势在现代通信设备中扮演着重要的角色。其独特的设计和高性能使其成为市场上同类产品的强有力竞争者。对于需要精确控制信号强度的应用场合,这款衰减器是一个非常值得推荐的选择。总的来说,它是一个高性价比、性能稳定的解决方案。

EXB24AT3AR3X参数

参数
最大工作频率 3GHz
最小工作频率 0MHz
阻抗 50Ω
额定功率 40mW
典型衰减 3dB
衰减容差 ±0.3dB
长*宽*高 1mm(长度)*1mm(宽度)
通用封装 SMD
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EXB24AT3AR3X厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EXB24AT3AR3X数据手册

厂牌 PDF简要描述 下载
PANASONIC RF衰减器 PANASONIC EXB24AT3AR3X EXB24AT3AR3X数据手册

EXB24AT3AR3X封装设计

查看详情并下载
Symbol
Footprint
3D Model
