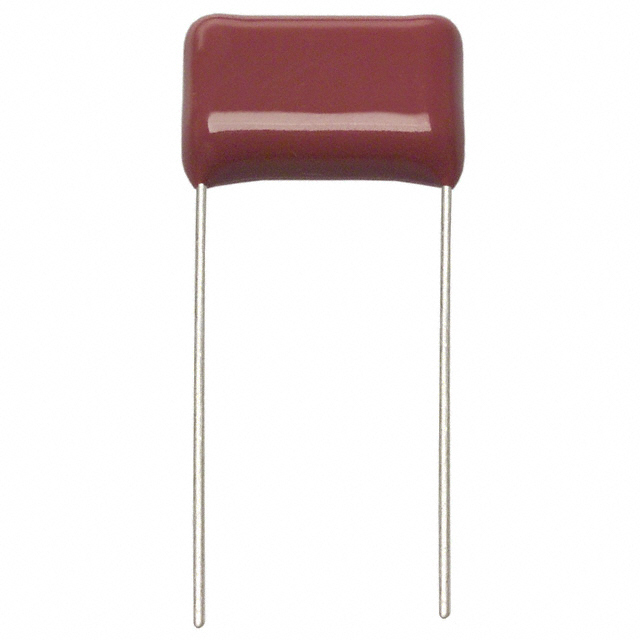

ECW-F2224JB

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 220nF ±5% 聚丙烯 250V 通孔安装 18mm*7mm*15.5mm
供应商型号:
供应商:
标准整包数: 0
PANASONIC 薄膜电容 ECW-F2224JB

ECW-F2224JB概述


    产品简介


    型号:ECWF(B)
    类型:金属化聚丙烯薄膜电容器
    本产品专为高电流和高频率应用设计。具有低损耗、优异的频率特性、阻燃环氧树脂涂层及符合RoHS指令的特点。适用于电视、显示器、电源等设备中的高频率和高电流电路。

    技术参数


    - 工作温度范围:-25°C 至 +105°C(包括单元表面温升)
    - 额定电压:
    - 250 VDC (150 Vrms, 250 Vo-p)
    - 400 VDC (200 Vrms, 400 Vo-p)
    - 容值范围:
    - 250 VDC:0.022 µF 至 4.7 µF
    - 400 VDC:0.022 µF 至 1.6 µF
    - 容差:±3% (H),±5% (J)
    - 损耗因子 (tan δ):0.05% (0.068 µF 至 0.51 µF),0.1% (0.56 µF 至 4.7 µF, 20°C, 1 kHz),0.2% (0.068 µF 至 4.7 µF, 20°C, 10 kHz)
    - 耐压:终端间:额定电压(VDC)×150%,60秒
    - 绝缘电阻 (IR):≤0.33 µF:≥9000 MΩ,>0.33 µF:≥3000 MΩ(20°C,100 VDC,60秒)

    产品特点和优势


    - 低损耗:减少能量损失,提高效率。
    - 优异的频率特性:适合高频率应用。
    - 阻燃环氧树脂涂层:提升安全性和耐用性。
    - 符合RoHS指令:环保无害。

    应用案例和使用建议


    应用案例
    - 高电流和高频率电路:用于电视、显示器、电源等设备中的滤波、耦合、旁路等场合。
    - 具体应用:电焊机控制板、高频加热设备、大功率变频器等。
    使用建议
    - 确保安装时环境温度在规定范围内,避免过热。
    - 定期检测电容器的工作状态,确保长期稳定运行。
    - 在高湿度环境下,增加防护措施以防止湿气侵入。

    兼容性和支持


    - 兼容性:该产品可以与其他标准规格的电容器和设备兼容,但建议在实际使用前进行测试。
    - 技术支持:制造商提供详细的安装指南和技术咨询,若遇到任何问题,请及时联系技术支持。

    常见问题与解决方案


    1. 问题:电容器在高频下出现不稳定。
    - 解决办法:检查工作环境温度是否过高,适当降低负载或改善散热条件。

    2. 问题:电容器的容量漂移。
    - 解决办法:检查是否存在机械应力或温度变化过大,重新调整环境条件。

    3. 问题:电容器出现漏电流。
    - 解决办法:确认电容器与电路板之间的连接是否稳固,必要时更换新的电容器。

    总结和推荐


    综合评估:
    - 优点:低损耗、优异的频率特性和可靠的温度稳定性,适用于多种高电流和高频率的应用场合。
    - 适用场景:适合于电视、显示器、电源等需要高性能电容器的设备。
    推荐:
    强烈推荐使用该产品。它在高电流和高频率电路中表现出色,且具有良好的稳定性和可靠性。对于要求高性能的场合,该产品是理想的选择。

ECW-F2224JB参数

参数
电容值 220nF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC -
额定电压-DC 250V
长*宽*高 18mm*7mm*15.5mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

ECW-F2224JB厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECW-F2224JB数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECW-F2224JB ECW-F2224JB数据手册

ECW-F2224JB封装设计

查看详情并下载
Symbol
Footprint
3D Model
