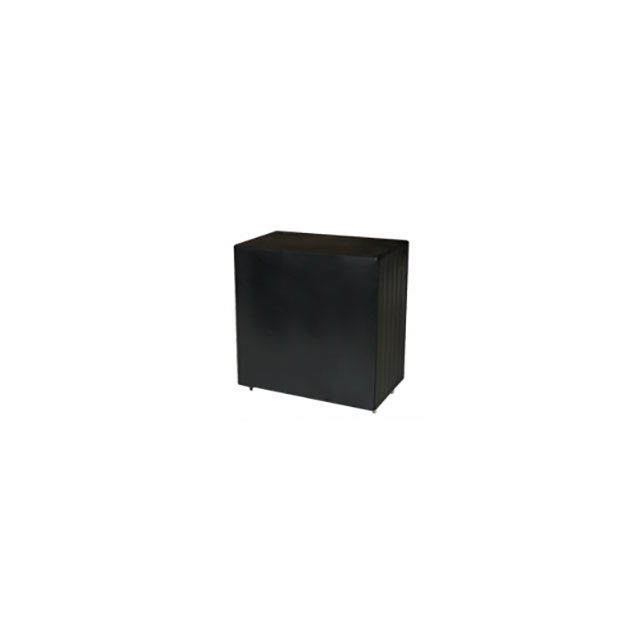

EZP-Q38306MTA

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 30μF ±5% 聚丙烯 380V 6.6mΩ 通孔安装 57.5mm*45mm*62.5mm
供应商型号: 10-EZP-Q38306MTA-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 薄膜电容 EZP-Q38306MTA

EZP-Q38306MTA概述

    塑料薄膜电容器技术手册

    产品简介


    塑料薄膜电容器是一种广泛应用的电子元器件,主要用于交流滤波、太阳能逆变器、不间断电源(UPS)、工业电源供应器、家电中的逆变电路(如空调)等领域。这些电容器的主要材料是聚丙烯薄膜作为介质,并采用分段图案的镀金属电极,外壳材料具有阻燃特性且通过UL94 V-0认证,适用于要求高安全性和长寿命的应用场合。

    技术参数


    - 额定电压:250 V.AC, 330 V.AC, 380 V.AC
    - 额定电容范围:1 μF 至 36 μF
    - 绝缘电阻:≥ 10,000 Ω·F(20℃,100 V.DC,60秒)
    - 容量容差:±5%,±10%
    - 工作温度范围:-40℃至+105℃
    - 尺寸:多种尺寸可选,详见具体型号
    - 安装终端:焊接线,2针和4针版本
    - 防护等级:UL94 V-0

    产品特点和优势


    1. 高安全性:内置自保护功能,可防止过热和短路引起的故障。
    2. 长寿命:高可靠性和稳定性,适用于长期运行的应用场合。
    3. 低损耗:低等效串联电阻(ESR),提高能效。
    4. 阻燃:壳体和密封树脂均通过UL94 V-0认证。
    5. 高湿度耐受性:可在85℃,85%相对湿度环境下保持稳定。
    6. 环保合规:符合RoHS标准。

    应用案例和使用建议


    塑料薄膜电容器广泛应用于工业设备、家电和其他需要稳定性能的电子系统中。例如,在太阳能逆变器中用于稳定交流滤波,确保输出电流的平滑和稳定;在空调等家用电器中,用于逆变电路的稳定供电。
    使用建议:
    - 在高温环境中使用时,应注意监测电容器表面温度,以避免因过热导致的安全隐患。
    - 由于电容器存在一定的容差,安装时需确保连接点间的电压和电流满足设计要求。

    兼容性和支持


    塑料薄膜电容器具有良好的兼容性,适用于各种不同类型的电子设备。生产厂家提供全面的技术支持和维护服务,用户可以通过官方渠道获取最新的产品技术规格和支持信息。

    常见问题与解决方案


    1. 电容器表面温度过高:
    - 解决方案:监控电容器的工作温度,使用合适的散热措施,如安装散热片或风扇。

    2. 电容器失效:
    - 解决方案:检查安装环境和使用条件,确保其在规定的温度和电压范围内运行。必要时更换新的电容器。

    总结和推荐


    塑料薄膜电容器以其卓越的安全性、高可靠性、低损耗等特点,成为众多电子应用的理想选择。特别是在高要求的应用环境中,其优越的性能能够有效提升系统的整体性能和稳定性。综上所述,我们强烈推荐在需要高可靠性和高性能的电子系统中使用这款电容器。

    希望以上内容对您有所帮助,如有进一步需求或疑问,请随时联系我们。

EZP-Q38306MTA参数

参数
电容值 30μF
容差 ±5%
介电材料 聚丙烯
额定电压-AC 380V
额定电压-DC -
ESR-等效串联电阻 6.6mΩ
长*宽*高 57.5mm*45mm*62.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EZP-Q38306MTA厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EZP-Q38306MTA数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC EZP-Q38306MTA EZP-Q38306MTA数据手册

EZP-Q38306MTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
