EZPV60107MTS

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 100μF ±10% 聚丙烯 600V 5.1mΩ 通孔安装 57mm*40mm*52.5mm
供应商型号: 3373048
供应商: element14
标准整包数: 1

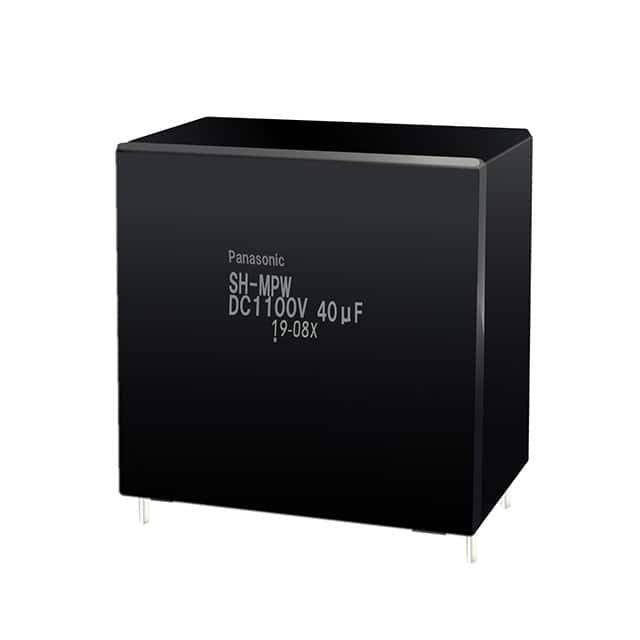

PANASONIC 薄膜电容 EZPV60107MTS

EZPV60107MTS概述

    塑料薄膜电容器技术手册

    产品简介


    塑料薄膜电容器是一种广泛应用的电子元件,主要特点包括高安全性、长寿命和高可靠性。它们适用于直流滤波、直流链路电路等领域,如太阳能逆变器、风力发电系统、工业电源供应和家用电器中的变频电路等。这些电容器采用聚丙烯薄膜作为介电材料,并配有分段图案化的金属化电极,确保其在各种应用中的高效运行。

    技术参数


    | 参数 | 描述 |
    | : | : |
    | 额定电压(DC) | 600 V, 800 V, 1100 V |
    | 电容范围 | 10 μF 至 110 μF (600 V),3 μF 至 40 μF (800 V),4 μF 至 65 μF (1100 V) |
    | 工作温度范围 | −40 ℃ 至 +105 ℃ |
    | 介电材料 | 聚丙烯薄膜 |
    | 电极 | 金属化电极,分段图案 |
    | 封装 | 塑料封装,UL94 V-0 等级 |
    | 引脚类型 | 2针和4针版本 |
    | 终端 | 涂锡线 |

    产品特点和优势


    塑料薄膜电容器具有以下显著特点:
    - 高安全性:带安全功能,防止异常情况下的风险。
    - 长寿命和高可靠性:低损耗、低等效串联电阻(ESR),确保长期稳定运行。
    - 阻燃性:外壳和密封树脂符合UL94 V-0等级标准。
    - AEC-Q200认证:适用于汽车部件。
    - RoHS合规性:环保无铅,符合RoHS要求。
    - 广泛的应用领域:适用于太阳能逆变器、风力发电、工业电源和家用电器中的变频电路。

    应用案例和使用建议


    塑料薄膜电容器广泛应用于多个领域,具体如下:
    - 太阳能逆变器:在太阳能系统中用于储能和滤波,确保系统的高效运行。
    - 风力发电系统:在发电机的整流和逆变环节中起到关键作用。
    - 工业电源供应:用于大功率转换,确保电力供应的稳定性。
    - 家用电器:在空调、洗衣机等家电中用于变频电路的滤波和储能。
    使用建议:
    - 确保在规定的温度范围内使用电容器,避免因过热导致的损坏。
    - 在高电流应用中,注意电容器的最大允许电流值,避免过载。

    兼容性和支持


    - 兼容性:适用于各种不同品牌的电路板和系统,具体需根据实际情况进行确认。
    - 支持:制造商提供详尽的技术文档和支持服务,包括安装指南、使用手册和售后支持。

    常见问题与解决方案


    - 问:如何判断电容器是否正常工作?
    - 答:通过测量电容值和等效串联电阻(ESR),确保在规定的范围内。
    - 问:如果电容器表面温度过高怎么办?
    - 答:立即切断电源,并检查电路设计是否合理,是否需要增加散热措施。
    - 问:更换电容器时应注意什么?
    - 答:确保新电容器的额定电压和容量与原电容器一致,并按照正确的步骤进行安装。

    总结和推荐


    塑料薄膜电容器以其高安全性、长寿命和高可靠性成为众多应用的理想选择。其广泛的应用范围和出色的性能使其在市场上具备较强的竞争力。我们强烈推荐使用这款产品,特别是在对安全性和稳定性有较高要求的应用环境中。

EZPV60107MTS参数

参数
电容值 100μF
容差 ±10%
介电材料 聚丙烯
额定电压-AC -
额定电压-DC 600V
ESR-等效串联电阻 5.1mΩ
长*宽*高 57mm*40mm*52.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

EZPV60107MTS厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EZPV60107MTS数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC EZPV60107MTS EZPV60107MTS数据手册

EZPV60107MTS封装设计

查看详情并下载
Symbol
Footprint
3D Model
