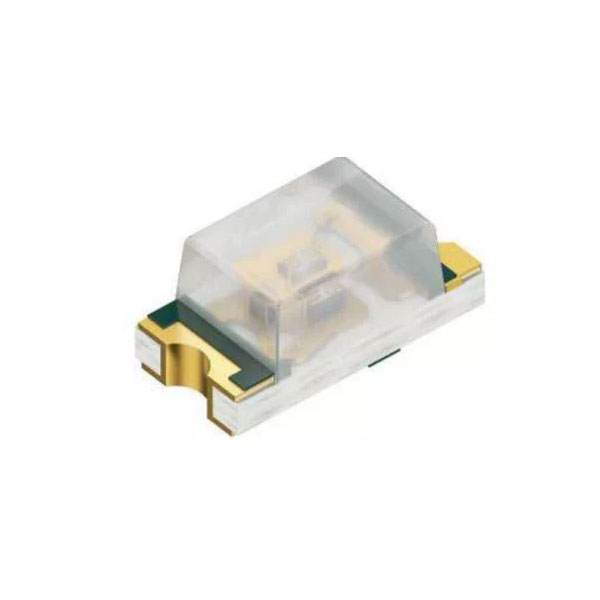

LT Q99G.01-R2T1-25-1

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 530nm 140° 2.9V 5mA 带平顶,矩形 透明 无色,绿色 0603 贴片安装 1.6mm*800μm*750μm
供应商型号: SXE-LT Q99G.01-R2T1-25-1
供应商: 海外现货
标准整包数: 5
OSRAM 发光二极管 LT Q99G.01-R2T1-25-1

LT Q99G.01-R2T1-25-1概述

    LT Q99G.01 Chip LED 0603 数据手册

    产品简介


    LT Q99G.01是一款芯片LED,型号为0603。这款LED特别适用于低功耗状态指示,如7段显示器、符号背光、控制面板上的按钮和开关照明。由于其小型封装,它允许设计紧凑的电子设备。高亮度确保了在任何情况下良好的可见度。

    技术参数


    - 电气特性:标准正向电流(IF):5 mA;最大正向电流(IF):20 mA;脉冲正向电流(IF pulse):100 mA。
    - 工作环境温度:操作温度范围:-40°C至85°C;存储温度范围:-40°C至85°C;结温(Tj):最高95°C。
    - 反向电压:最大反向电压(VR):5 V;ESD耐受电压:1 kV(ANSI/ESDA/JEDEC JS-001,HBM)。
    - 辐射角度:峰值辐射角度(λpeak):518 nm;主波长(λdom):528 nm;光谱带宽(Δλ):34 nm;视场角(2φ):140°。
    - 热阻:真实结焊点热阻(RthJS real):典型值250 K/W,最大值340 K/W。
    - 发光强度:最小发光强度(Iv min):140 mcd;最大发光强度(Iv max):355 mcd。

    产品特点和优势


    - 小型封装:0603封装尺寸小,便于紧凑设计。
    - 高亮度:即使在弱光环境下也能保持良好的可见度。
    - 抗腐蚀性能:达到腐蚀耐受等级2B。
    - 防静电能力:能够承受高达1 kV的静电放电。

    应用案例和使用建议


    - 应用领域:家用电器和工具、显示屏背光、工厂自动化、智能家居和楼宇自动化、投影显示、静态信号。
    - 使用建议:
    - 设计紧凑:利用其小型封装的特点,可以轻松集成到各种紧凑设计中。
    - 亮度要求:确保在使用过程中满足亮度需求,特别是在光照条件不佳的情况下。
    - 反向连接保护:避免长时间施加反向电压,以防止损坏。

    兼容性和支持


    - 兼容性:LT Q99G.01与标准的SMT工艺兼容,适用于多种电路板设计。
    - 支持:提供详细的数据手册和技术文档,以及技术支持和维护服务。

    常见问题与解决方案


    - Q:如何确保正确的焊接温度?
    - A:参考数据手册中的回流焊接曲线,确保温度和时间参数符合要求。

    - Q:如何处理潮湿问题?
    - A:正确存储和使用干燥包装材料,如果发现湿度卡变色,应进行烘烤处理。

    总结和推荐


    综上所述,LT Q99G.01是一款非常适用低功耗应用的芯片LED,具备高亮度、抗腐蚀和防静电等特点。适合在各种紧凑型设备中使用,如控制面板和家电设备。我们强烈推荐使用此产品,尤其是在需要高可靠性和紧凑设计的应用中。
    请注意,此产品的使用需遵循制造商的技术规范和安全指南,确保最佳性能和安全性。

LT Q99G.01-R2T1-25-1参数

参数
透镜形状 带平顶,矩形
波长 530nm
测试电流 5mA
显示颜色 无色,绿色
视角 140°
透镜类型 透明
Vf-正向电压 2.9V
长*宽*高 1.6mm*800μm*750μm
通用封装 0603
安装方式 贴片安装
包装方式 卷带包装

LT Q99G.01-R2T1-25-1厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

LT Q99G.01-R2T1-25-1数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM LT Q99G.01-R2T1-25-1 LT Q99G.01-R2T1-25-1数据手册

LT Q99G.01-R2T1-25-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
