GWCS8PM1.EM-LSLU-XX55-1-350-R18

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 80° 2.85V 350mA 白色 1212 贴片安装 3mm*3mm*2.3mm
供应商型号:
供应商:
标准整包数: 0

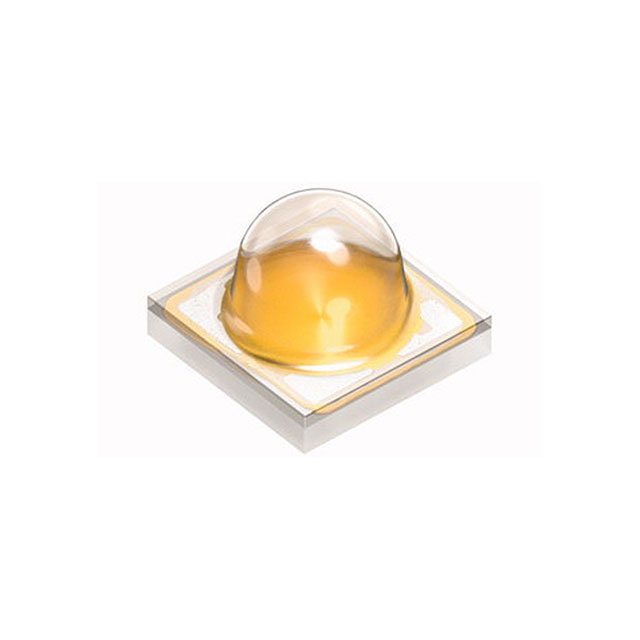

OSRAM 发光二极管 GWCS8PM1.EM-LSLU-XX55-1-350-R18

GWCS8PM1.EM-LSLU-XX55-1-350-R18概述

    GW CS8PM1.EM 技术手册

    产品简介


    GW CS8PM1.EM 是由OSRAM公司生产的 OSLON® SSL 80 LED系列的新一代产品。这款LED以其较高的性能和较低的热阻著称,提供了一种集中辐射模式,非常适合于聚光灯和投射照明应用。它的主要应用领域包括娱乐、室内照明、室外及工业照明等。

    技术参数


    - 封装类型: 表面贴装陶瓷封装,带硅胶透镜
    - 典型辐射角度: 80°
    - 色温范围: 2500K - 5000K
    - 显色指数(CRI): 80(最小),82(典型),R9: 0(最小)
    - 静电放电耐受电压: 8 kV (根据ANSI/ESDA/JEDEC JS-001标准)
    - 光通量: 134 lm(在3000K下,85℃时)
    - 光效: 134 lm/W(在3000K下,85℃时)
    - 最大正向电流: 1300 mA(TJ = 85 ℃)
    - 最大浪涌电流: 2000 mA(时间≤10 μs,D=0.005,TJ = 85 ℃)
    - 最大反向电流: 200 mA
    - 最高结温: 160 ℃(绝对)

    产品特点和优势


    - 高性能:在相同的功率下能产生更高的光输出。
    - 低热阻:有助于延长产品的使用寿命。
    - 辐射模式优化:集中辐射模式使其更适合于各种照明应用。
    - 宽泛的色温选择:适用于不同的照明需求和环境。

    应用案例和使用建议


    - 应用案例:
    - 娱乐场所:舞台灯光、聚光灯。
    - 室内照明:家居、办公场所等。
    - 室外及工业照明:路灯、仓库照明。
    - 使用建议:
    - 确保正确的正向电流和电压以避免损坏。
    - 在高温环境下使用时,注意散热管理,防止过热。

    兼容性和支持


    - 兼容性:
    - 与标准的表面贴装工艺兼容。
    - 与现有的许多驱动电路兼容。
    - 支持:
    - 提供详细的安装指南和应用笔记。
    - 设备通过MSL 2认证,符合JEDEC J-STD-020E标准。

    常见问题与解决方案


    1. 问题: 设备在高湿度环境中失效。
    - 解决办法: 使用前进行适当的干燥处理,确保设备包装密封良好。
    2. 问题: 设备在高反向电压下工作。
    - 解决办法: 严格遵循制造商建议的操作电压范围,避免连续反向偏置。
    3. 问题: 光效下降。
    - 解决办法: 确保良好的散热设计,减少工作温度对光效的影响。

    总结和推荐


    GW CS8PM1.EM 在光效、色温和可靠性方面表现出色,是多种照明应用的理想选择。该产品的卓越性能和广泛的应用范围使得它在市场上具有很强的竞争力。我们强烈推荐使用这款LED产品,特别是对于需要高光效、宽色温范围的应用场景。
    这篇文章通过详细的技术手册提取和整理,对GW CS8PM1.EM产品的技术参数、应用案例、优缺点进行了全面而清晰的介绍,希望能为电子元件爱好者和技术工程师提供有价值的参考。

GWCS8PM1.EM-LSLU-XX55-1-350-R18参数

参数
透镜形状 -
波长 -
测试电流 350mA
显示颜色 白色
视角 80°
透镜类型 -
Vf-正向电压 2.85V
长*宽*高 3mm*3mm*2.3mm
通用封装 1212
安装方式 贴片安装
包装方式 卷带包装

GWCS8PM1.EM-LSLU-XX55-1-350-R18厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

GWCS8PM1.EM-LSLU-XX55-1-350-R18数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM GWCS8PM1.EM-LSLU-XX55-1-350-R18 GWCS8PM1.EM-LSLU-XX55-1-350-R18数据手册

GWCS8PM1.EM-LSLU-XX55-1-350-R18封装设计

查看详情并下载
Symbol
Footprint
3D Model
