GW Q9LR33.PM-M3N2-XX57-1-180-R18

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 120° 5.52V 180mA 暖白色 5050 贴片安装 5mm*5mm*800μm
供应商型号: ET-4063770
供应商: 海外现货
标准整包数: 5

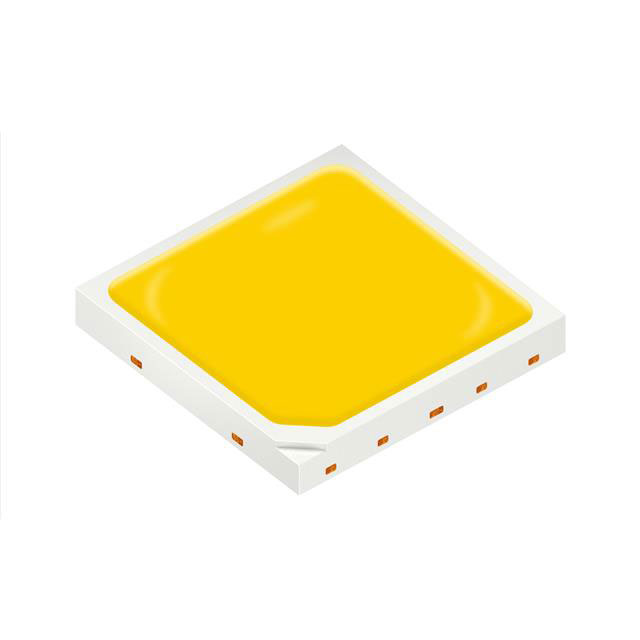

OSRAM 发光二极管 GW Q9LR33.PM-M3N2-XX57-1-180-R18

GW Q9LR33.PM-M3N2-XX57-1-180-R18概述

    # OSCONIQ® S 5050 LED 技术手册

    产品简介


    OSCONIQ® S 5050 LED 是一款高性能、高效率的LED产品,采用最新的QFN封装。它具备卓越的耐腐蚀性能,特别适用于户外专业照明应用。产品通过了DLC Premium Lifetime认证,使得其具有极高的可靠性。OSCONIQ® S 5050 LED凭借其先进的技术和卓越的性能,在工业、街道、隧道和户外照明领域表现出色。
    主要功能
    - 高效能和长寿寿命:支持DLC Premium Lifetime认证
    - 卓越的耐腐蚀性
    - 多种色温选择(2200K - 6500K)
    - 良好的显色指数(CRI)和特殊色温下的高显色性能
    应用领域
    - 工业高棚照明
    - 街道照明
    - 隧道照明
    - 户外照明

    技术参数


    电气特性
    - 典型辐射角度:120° (Lambertian 发射器)
    - 色温范围:2200K - 6500K
    - 显色指数(CRI):最小值70,典型值72;R9:最小值-50
    - 电容击穿电压:8kV(符合ANSI/ESDA/JEDEC JS-001标准)
    - 最大正向电流:1050 mA(典型值)
    - 正向电压:典型值5.52 V(180 mA时)
    温度参数
    - 操作温度范围:-40°C 至 105°C
    - 存储温度范围:-40°C 至 105°C
    - 结温范围:最大值125°C
    亮度特性
    - 正向电流:180 mA 时的典型发光通量为223 lm
    - 典型光效:4000K 时,180 mA 时的光效为224 lm/W

    产品特点和优势


    OSCONIQ® S 5050 LED 在多个方面展现出显著的优势:
    - 卓越的抗腐蚀性:适合恶劣环境下的户外照明应用。
    - 多种色温选择:适应各种照明需求,从暖白到冷白不等。
    - 高显色指数:保证良好的色彩还原能力。
    - 高光效:在相同功率下提供更高的光输出,提高能效。
    - 长期可靠性能:符合DLC Premium Lifetime认证标准,确保长时间稳定工作。

    应用案例和使用建议


    应用案例
    OSCONIQ® S 5050 LED 可广泛应用于工业高棚照明、街道照明、隧道照明及户外照明等场景。例如,在工业场所的高棚照明中,它可以提供均匀而明亮的光照效果,确保工作人员的安全和舒适。
    使用建议
    - 环境适应性:建议在潮湿或腐蚀性环境中使用时采取适当的防护措施,以延长使用寿命。
    - 安装要求:使用氮气焊接环境可以实现更优的焊点连接结果。避免使用任何湿式清洁或超声波清洗。

    兼容性和支持


    OSCONIQ® S 5050 LED 与标准的回流焊接工艺兼容,可以确保高效的生产和装配过程。此外,制造商还提供了详细的回流焊接曲线图,帮助用户实现最佳焊接效果。有关更多应用信息,请访问 [www.osram-os.com/appnotes](http://www.osram-os.com/appnotes)。

    常见问题与解决方案


    问题1:LED在高温环境下工作时,发光效能是否会降低?
    解决方案:OSCONIQ® S 5050 LED 在-40°C至105°C的操作温度范围内仍能保持较高的发光效能。在超过该范围的情况下,可以通过散热设计来维持其正常工作。
    问题2:如何确定LED的色温和光效?
    解决方案:根据不同的正向电流和温度条件,可以参考技术手册中的数据表进行精确计算。在典型条件下(180 mA, 25°C),光效为224 lm/W。

    总结和推荐


    总结:OSCONIQ® S 5050 LED 是一款高性能的LED产品,以其高光效、高可靠性和广泛应用领域在市场上占据重要地位。它在恶劣环境下的耐用性尤为突出,非常适合户外和工业领域的专业照明应用。
    推荐:强烈推荐给需要高效能、高可靠性的LED解决方案的专业照明应用。它不仅能满足日常的照明需求,还能在极端条件下稳定工作,为用户带来极大的便利和保障。
    以上是对OSCONIQ® S 5050 LED 的全面介绍和评估。该产品凭借其卓越的性能和适用性,在多种照明场景中都有出色的表现。

GW Q9LR33.PM-M3N2-XX57-1-180-R18参数

参数
显示颜色 暖白色
视角 120°
透镜类型 -
Vf-正向电压 5.52V
透镜形状 -
波长 -
测试电流 180mA
长*宽*高 5mm*5mm*800μm
通用封装 5050
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GW Q9LR33.PM-M3N2-XX57-1-180-R18厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

GW Q9LR33.PM-M3N2-XX57-1-180-R18数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM GW Q9LR33.PM-M3N2-XX57-1-180-R18 GW Q9LR33.PM-M3N2-XX57-1-180-R18数据手册

GW Q9LR33.PM-M3N2-XX57-1-180-R18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 1.8133 ¥ 15.3227
10+ $ 1.0881 ¥ 9.1948
25+ $ 0.9776 ¥ 8.2604
50+ $ 0.8323 ¥ 7.033
100+ $ 0.7246 ¥ 6.123
150+ $ 0.6634 ¥ 5.6056
200+ $ 0.6505 ¥ 5.4964
250+ $ 0.6361 ¥ 5.3751
库存: 336
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 76.61
