首页  >  产品百科  >  GW P9LR35.EM-L8M4-XX58-1-180-R18

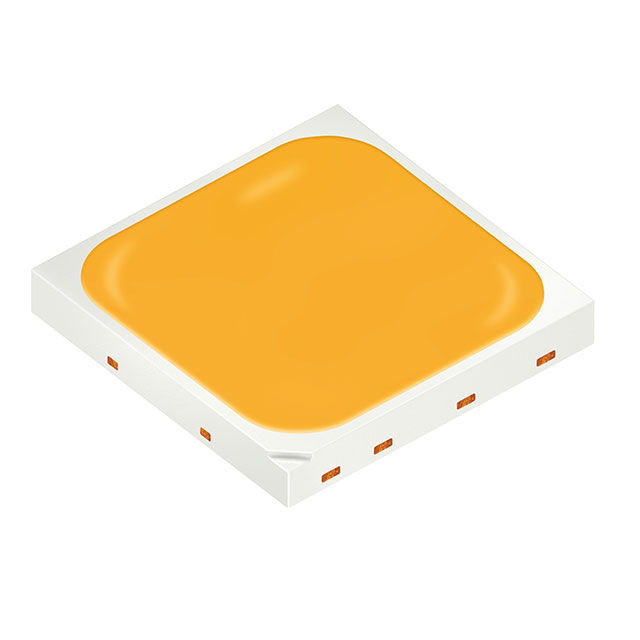

GW P9LR35.EM-L8M4-XX58-1-180-R18

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 2.7μm(K) 120° 5.55V 180mA 扩散,有色 暖白色 SMD 贴片安装 5mm*5mm*800μm
供应商型号:
供应商:
标准整包数: 0
OSRAM 发光二极管 GW P9LR35.EM-L8M4-XX58-1-180-R18

GW P9LR35.EM-L8M4-XX58-1-180-R18概述

    GW P9LR35.EM LED 技术手册概述
    本技术手册提供了关于GW P9LR35.EM LED(DURIS® S 8系列)的详细信息,旨在为用户提供该电子元器件的技术规范、特点及应用指南。本文将按以下结构整理信息:

    1. 产品简介


    产品类型:
    - DURIS® S 8 LED
    主要功能:
    - 高效发光,紧凑设计,适合户外专业照明应用,如高顶灯、路灯、区域灯和泛光灯。
    应用领域:
    - 工业高顶灯
    - 街道、隧道和室外照明

    2. 技术参数


    - 封装类型: 白色SMT封装,彩色扩散硅树脂
    - 辐射角度: 120°(兰伯特发射器)
    - 色温范围: 2700K - 5000K
    - 显色指数(CRI): 最低80
    - 亮度维持测试: 正在进行IESNA LM-80测试
    - 静电释放耐受电压: 2 kV,符合ANSI/ESDA/JEDEC JS-001 (HBM)
    - 发光通量: 3000K时典型值184 lm
    - 发光效率: 3000K时典型值184 lm/W
    额定最大值:
    - 工作温度范围: -40°C 至 100°C
    - 存储温度范围: -40°C 至 100°C
    - 结温: 最大125°C
    - 正向电流: 最大800 mA(TJ = 25°C)
    - 浪涌电流: 最大1200 mA(t ≤ 10 µs;D = 0.005;TJ = 25°C)

    3. 产品特点和优势


    - 高效率: 典型发光效率达184 lm/W。
    - 耐用性: 通过DLC Premium Lifetime认证,使用寿命长。
    - 广泛应用: 适用于工业高顶灯、街道照明等多种场合。
    - 高可靠性: 具备2 kV的ESD保护能力。

    4. 应用案例和使用建议


    - 应用场景: 高顶灯、路灯、泛光灯等户外专业照明应用。
    - 使用建议:
    - 确保操作温度控制在指定范围内(-40°C 至 100°C),避免过热。
    - 使用标准氮气环境焊接,以确保良好的焊接连接。
    - 在焊接前对组件进行烘焙处理,尤其是当湿度指示卡读数超过10%时。

    5. 兼容性和支持


    - 兼容性: 不特别提及与其他电子元器件或设备的具体兼容性。
    - 支持信息: 如需进一步技术支持,请访问OSRAM官方网站。

    6. 常见问题与解决方案


    - 问题1:如何处理湿度指示卡超过10%的情况?
    - 解决方案:进行烘箱处理,干燥后再进行操作。

    - 问题2:焊接过程中如何防止污染?
    - 解决方案:在标准氮气环境下焊接,并避免金属接触。

    7. 总结和推荐


    综合评估:
    - GW P9LR35.EM是一款高效、耐用且应用广泛的LED灯具组件,非常适合用于需要高性能照明的户外专业场合。
    - 推荐使用: 由于其优异的性能和广泛的应用范围,强烈推荐在合适的项目中使用GW P9LR35.EM。
    通过以上信息,可以看出GW P9LR35.EM LED组件在技术和性能上具备明显的竞争优势,并能在特定的应用环境中提供卓越的表现。

GW P9LR35.EM-L8M4-XX58-1-180-R18参数

参数
视角 120°
透镜类型 扩散,有色
Vf-正向电压 5.55V
透镜形状 -
波长 2.7μm(K)
测试电流 180mA
显示颜色 暖白色
长*宽*高 5mm*5mm*800μm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GW P9LR35.EM-L8M4-XX58-1-180-R18厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

GW P9LR35.EM-L8M4-XX58-1-180-R18数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM GW P9LR35.EM-L8M4-XX58-1-180-R18 GW P9LR35.EM-L8M4-XX58-1-180-R18数据手册

GW P9LR35.EM-L8M4-XX58-1-180-R18封装设计

查看详情并下载
Symbol
Footprint
3D Model
